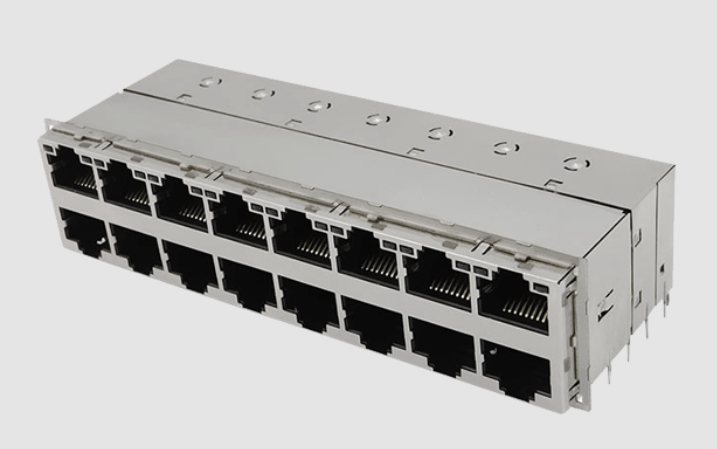

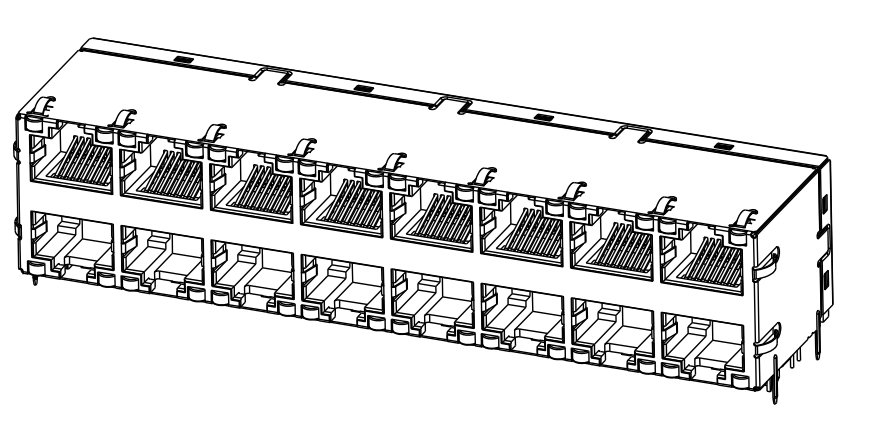

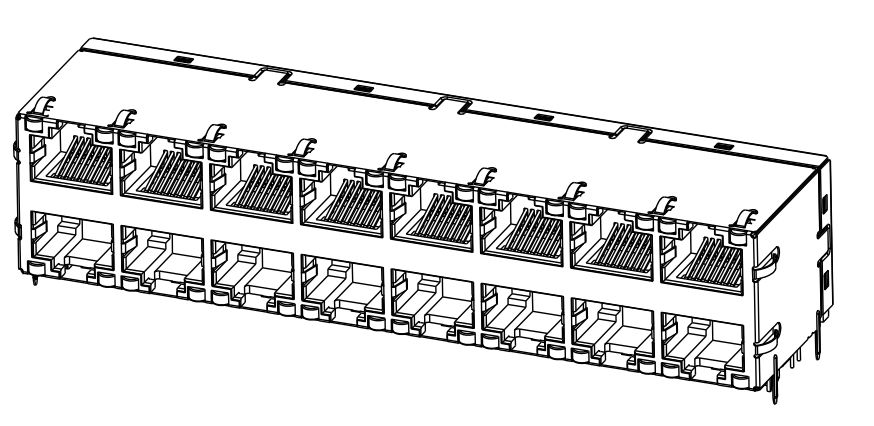

1-1840870-4 Ενσωματωμένη μονάδα συνδέσμου RJ45 2x8 θύρες με LED

Ο1-1840870-4 Magjackείναι ένας σύνδεσμος υψηλής απόδοσης, 2x8 στοιβαγμένο RJ45 με ενσωματωμένη μαγνητική, σχεδιασμένη για υποστήριξηΕφαρμογές 1000Base-T Gigabit Ethernet. Κατασκευασμένο για αξιοπιστία και αποτελεσματικότητα, αυτόΕνσωματωμένη μονάδα σύνδεσης (ICM)είναι ιδανικό για εξοπλισμό δικτύου, διακομιστές και συσκευές επικοινωνίας που απαιτούν συμπαγή σχεδιασμό και ανώτερη ακεραιότητα σήματος. Με το δικό τουΣτατισμένη διαμόρφωση, συμπαγές αποτύπωμα και αξιόπιστη ηλεκτρική απόδοση, το 1-1840870-4 RJ45 2x8 είναι μια εξαιρετική επιλογή γιαδιακόπτες δικτύωσης, δρομολογητές, διακομιστές, βιομηχανικά συστήματα Ethernet και εφαρμογές τηλεπικοινωνιών.

• Απώλεια εισαγωγής (IL):≤1 dB (0,5-100 MHz)
• Απώλεια επιστροφής (RL):≥18 dB (0,5-40 MHz)
• Εξασθένηση της παρεμβολής:≥35 dB (0,5-100 MHz)
• Κοινή αναλογία απόρριψης λειτουργίας (CMRR):≥30 dB (0,5-100 MHz)
• Τάση απομόνωσης:2250 VDC (max), για 500 V/s, όλες τις θύρες που είναι συνδεδεμένες

• Διαμόρφωση θύρας:2x8 στοιβαγμένη διάταξη, βελτιστοποιημένη για σχέδια υψηλής πυκνότητας.
• Ρυθμός δεδομένων:Στήριξη1000Base-T Gigabit Ethernetμε συμβατότητα προς τα πίσω με 10/100Base-T.
• Απόδοση μαγνητικής:100ω σύνθετη αντίσταση, ελάχιστο 350UH OCL, αναλογία στροφών 1: 1 και στα τέσσερα ζεύγη, εξασφαλίζοντας την ακεραιότητα του σήματος και την καταστολή του EMI.
• Δείκτες LED:Οι LED διπλής χρώματος (πράσινες/κίτρινες) παρέχουν μια σαφή κατάσταση και κατάσταση δραστηριότητας για κάθε θύρα.
• Κατασκευή:
  • Στέγαση: Μαύρο θερμοπλαστικό, UL 94V-0 βαθμολογημένο για αντίσταση φλόγας.
  • Ασπίδα: Ορείχαλκο, νικέλιο προετοιμασμένο με ουρές συγκόλλησης κασσίτερου για ανθεκτικότητα.
  • Επαφές: Χάλκινο φωσφόρου με χρυσή επιμετάλλωση για μακροπρόθεσμη αξιοπιστία.
• Καρτέλες EMI:Ο ολοκληρωμένος σχεδιασμός ενισχύει την ηλεκτρομαγνητική συμβατότητα.
• Περιβαλλοντικές προδιαγραφές:Εύρος θερμοκρασίας λειτουργίας 0 ° C έως +70 ° C, συμβατό με ROHS, χωρίς αλογόνο.
• Τάση απομόνωσης:Έως 2250VDC για βελτιωμένη ασφάλεια.
