Λεπτομέρειες προϊόντων
Place of Origin: CHINA
Μάρκα: LINK-PP
Πιστοποίηση: UL,ISO,ROHS,REACH
Model Number: 2250742-1
Όροι πληρωμής & ναυτιλίας
Minimum Order Quantity: Free samples
Τιμή: διαπραγματεύσιμα
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

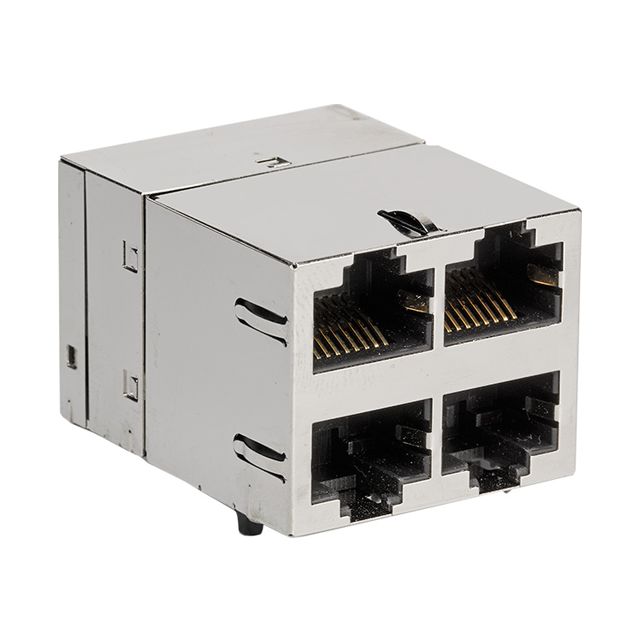

Η2250742-1είναιστοιβαγμένη μονάδα συνδέσμου 2x2 RJ45σχεδιασμένο για2.5GBASE-T εφαρμογές EthernetΔιαθέτειΕνσωματωμένα μαγνητικά,διχρωματικά LED (πράσινο/κίτρινο)για την ένδειξη σύνδεσης και δραστηριότητας, καιΕγκατάσταση διατρυπώνδιαμόρφωση για αξιόπιστη τοποθέτηση PCB.
Χτισμένο για να παρέχει υψηλή ακεραιότητα σήματος, εξαιρετική προστασία EMI, και συμμόρφωση RoHS, αυτός ο σύνδεσμος είναι ιδανικός για συσκευές δικτύωσης επόμενης γενιάς όπως διακόπτες, δρομολογητές, διακομιστές,και βιομηχανικά συστήματα επικοινωνίαςΤο προϊόν πληροίΠρότυπα εύφλεκτης επιφάνειας UL 94V-0και υποστηρίζει μιαδιαδικασία συγκόλλησης κυμάτωνμε μέγιστη θερμοκρασία 260 °C.
Γενικές πληροφορίες
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αριθμός τμήματος | 2250742-1 |
| Διαμόρφωση λιμένων | 2x2 (Σταθμισμένα) |
| Τύπος στερέωσης | Μέσα από τρύπα |
| Προφίλ ύψους | Αντιστάθμιση |
| Θερμοκρασία λειτουργίας | 0°C έως +70°C |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Συνιστώμενη συγκόλληση | Συναρμολόγηση κυμάτων (μέγιστο 260 °C για 10 δευτερόλεπτα) |
Ηλεκτρική και μαγνητική απόδοση
| Παράμετρος | Προδιαγραφές |
|---|---|
| Πρότυπο Ethernet | 2.5GBASE-T |
| Αναλογία στροφών (Τσιπ προς καλώδιο) | 1(Όλα τα τέσσερα ζευγάρια, αμφίδρομη) |
| Αντίσταση | 100 Ω |
| Δυνατότητα επαγωγής ανοικτού κυκλώματος (OCL) | 350 μH Min @ 100 kHz, 0,1 Vrms, 8mA DC Bias |
| Απώλεια απόδοσης (RL) | ≥ 18 dB (1·40 MHz) |
| Απώλεια εισαγωγής (IL) | ≤ 1,0 dB (1 ∆100 MHz) |
| Τετάρτη | 2250 VDC για 60 δευτερόλεπτα (όλες οι θύρες συνδέονται) |
◆ Συμμόρφωση με το RoHS
◆UL 94V-0 Αξιολόγηση εύφλεκτης ικανότητας
◆Διορθωτικό για διαδικασίες συγκόλλησης κυμάτων
