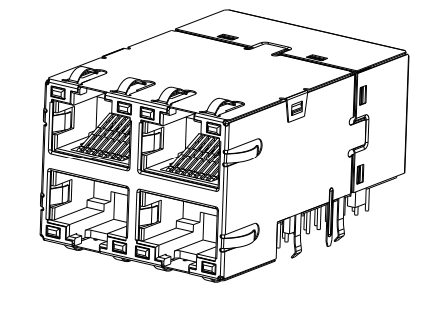

RJ45 2X2 2250741-1 Γωνιακό δεξιά Γωνιακό δεξιά Υποστήριξη 100W 4PPoE

Προδιαγραφές του RJ45 2X2 2250741-1:

2250741-1 ΣΧΕΔΙΟ

2.5G 4PPoE Κύκλωμα:

Βασικά Χαρακτηριστικά:

• Ενσωματωμένος Σχεδιασμός: Το πιο σημαντικό χαρακτηριστικό είναι η ενσωμάτωση του συνδετήρα RJ45 και των Ethernet magnetics (μετασχηματιστές και πηνία) σε μια ενιαία, συμπαγή μονάδα.
• Υψηλή Ταχύτητα Δεδομένων: Είναι σχεδιασμένο για να υποστηρίζει 2.5GBASE-T Ethernet, εξασφαλίζοντας υψηλή απόδοση δικτύου.
• Υψηλής Ισχύος PoE: Η συσκευή υποστηρίζει 100W 4-Pair Power over Ethernet (4PPoE), επιτρέποντάς της να παρέχει σημαντική ισχύ σε συνδεδεμένες συσκευές όπως ασύρματα σημεία πρόσβασης υψηλής απόδοσης, κάμερες IP και φωτισμό LED.
• Συμβατότητα με τα Πρότυπα της Βιομηχανίας: Αυτά τα ICMs έχουν σχεδιαστεί για να είναι συμβατά με τα κύρια Ethernet PHYs (συσκευές φυσικού επιπέδου) από κατασκευαστές όπως η Broadcom. Συχνά χρησιμοποιούν τυπικά αποτυπώματα και διατάξεις ακίδων, γεγονός που μπορεί να διευκολύνει την αναβάθμιση των υπαρχόντων σχεδίων.
• Ανθεκτικότητα και Αξιοπιστία: Με χαρακτηριστικά όπως ένας στιβαρός σχεδιασμός και ένα εύρος θερμοκρασίας λειτουργίας κατάλληλο για διάφορα περιβάλλοντα, αυτοί οι σύνδεσμοι είναι κατασκευασμένοι για αξιοπιστία. Επίσης, συνήθως ελέγχονται 100% hi-pot στην παραγωγή.

Βασικές Λειτουργίες:

• Συνθήκευση Σήματος: Τα ενσωματωμένα magnetics είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του σήματος στη μετάδοση δεδομένων υψηλής ταχύτητας. Βοηθούν να διασφαλιστεί ότι τα σήματα είναι καθαρά και απαλλαγμένα από παραμόρφωση.
• Καταστολή EMI: Μια κύρια λειτουργία του MagJack RJ45 2x2 είναι η καταστολή των ηλεκτρομαγνητικών παρεμβολών. Τα εσωτερικά εξαρτήματα, όπως τα πηνία κοινού τρόπου, έχουν σχεδιαστεί για να χειρίζονται τόσο τον αγώγιμο όσο και τον ακτινοβολούμενο θόρυβο, κάτι που είναι κρίσιμο για την εκπλήρωση των απαιτήσεων EMC (Ηλεκτρομαγνητική Συμβατότητα).
• Ηλεκτρική Μόνωση: Τα magnetics παρέχουν γαλβανική μόνωση, η οποία προστατεύει από βραχυκυκλώματα και αιχμές τάσης. Αυτό είναι ένα κρίσιμο χαρακτηριστικό ασφαλείας στον εξοπλισμό δικτύωσης.
• Μείωση Εξαρτημάτων και Χώρου: Συνδυάζοντας τον σύνδεσμο και τα magnetics, το ICM μειώνει τον αριθμό των εξαρτημάτων στην πλακέτα τυπωμένου κυκλώματος (PCB), γεγονός που με τη σειρά του εξοικονομεί πολύτιμο χώρο στην πλακέτα και μπορεί να απλοποιήσει τη διαδικασία σχεδιασμού και συναρμολόγησης.
• Παροχή Ισχύος (PoE): Η μονάδα διευκολύνει τη μετάδοση ισχύος μέσω του καλωδίου Ethernet, λειτουργώντας είτε ως Εξοπλισμός Πηγής Ισχύος (PSE) είτε ως Συσκευή με Ισχύ (PD).
