Λεπτομέρειες προϊόντων
Place of Origin: China
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Model Number: 7498111123
Όροι πληρωμής & ναυτιλίας
Minimum Order Quantity: 50/500/1000
Τιμή: διαπραγματεύσιμα
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

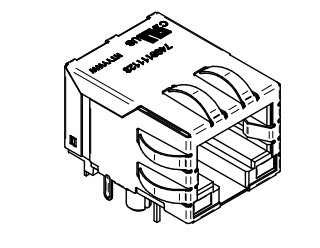

Η σειρά WE-RJ45LAN 7498111123 συνδέσμων RJ45 με ενσωματωμένα μαγνητικά 1000BASE-T έχει σχεδιαστεί για απρόσκοπτη και αποτελεσματική ενσωμάτωση σε διεπαφές Ethernet. Το μοντέλο 7498111123, ειδικά σχεδιασμένο για συγκόλληση Through Hole Reflow (THR), συνδυάζει έναν σύνδεσμο RJ45 με έναν ενσωματωμένο μετασχηματιστή και ένα κοινό πνιγμό. Αυτός ο συμπαγής σχεδιασμός είναι περίπου 50% μικρότερος από τις διακριτές λύσεις μαγνητικών, εξοικονομώντας σημαντικό χώρο στον πίνακα, διασφαλίζοντας παράλληλα τη συμμόρφωση με τα πρότυπα IEEE 802.3 και IEC 62368-1.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Επαγωγή (L) | 350 µH min (100 kHz / 100 mV / 8 mA) |
| Τάση Δοκιμής Μόνωσης (Viso) | 2250 VDC |
| Απώλεια Εισαγωγής (IL) | -1 dB max (1–100 MHz) |
| Απώλεια Επιστροφής (RL) | -16 dB min (1–30 MHz) -14 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Διασταυρούμενη Ομιλία (CT) | -33 dB min (1–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Λόγος Απόρριψης Κοινής Λειτουργίας (CMRR) | -33 dB min (1–30 MHz) -30 dB min (30–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Λόγος Στροφών | 1:1 |
| Ρυθμός Δεδομένων | 1000BASE-T |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Θερμοκρασία Λειτουργίας | -40°C έως +85°C |
| Συνθήκες Αποθήκευσης (στην αρχική συσκευασία) | < 40°C; < 75% RH |
| Επίπεδο Ευαισθησίας στην Υγρασία (MSL) | 1 |
| Κύκλος Ζευγοποίησης | 750 κύκλοι |
| Συστατικό | Υλικό / Επιμετάλλωση |
|---|---|
| Υλικό Πλαστικού Κελύφους | Θερμοπλαστικό LCP, Μαύρο |
| Βαθμολογία Ευφλεκτότητας | UL94 V-0 |
| Υλικό Θωράκισης | Ορείχαλκος |
| Επιμετάλλωση Θωράκισης | 30µ" Νικέλιο |
| Υλικό Επαφής | Φωσφορούχος Χαλκός |
| Επιμετάλλωση Επαφής | 30µ" Χρυσός πάνω από 50µ" Νικέλιο |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
