Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: RoHS
Αριθμό μοντέλου: 1-1840326-7
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10PCS
Τιμή: $3-$5.5
Συσκευασία λεπτομέρειες: Ταινία και τροχό (TR)
Χρόνος παράδοσης: 3-5 ημέρες
Όροι πληρωμής: T/T, L/C, Western Union
Δυνατότητα προσφοράς: 600 χιλιάρικα/μήνα
Ονομασία του προϊόντος: |

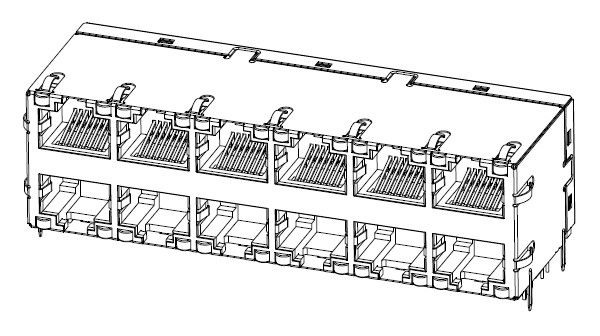

Στήλιγμα Gigabit 2x6 RJ45 Connector |
Αριθμός τμήματος: |
1-1840326-7 |
Διαμόρφωση λιμένων: |
2x6 (συγκρότηση στοιβαγμένη) |
Τύπος στερέωσης: |
Μέσω-τρύπα |
προσανατολισμός: |
Σωστή γωνία (δευτερεύουσα είσοδος) |
Προστασία: |
Ναι (πλήρως προστατευμένο από το ΕΜΙ) |
Φώτα LED: |
Με δείκτες LED |
Εκτίμηση ταχύτητας: |
10/100/1000 βάση-τ |
Magnetics: |
Ενσωματωμένο |
Συμμόρφωση: |
IEEE 802.3ab, RoHS |
Ονομασία του προϊόντος: |
Στήλιγμα Gigabit 2x6 RJ45 Connector |
Αριθμός τμήματος: |
1-1840326-7 |
Διαμόρφωση λιμένων: |
2x6 (συγκρότηση στοιβαγμένη) |
Τύπος στερέωσης: |
Μέσω-τρύπα |
προσανατολισμός: |
Σωστή γωνία (δευτερεύουσα είσοδος) |
Προστασία: |
Ναι (πλήρως προστατευμένο από το ΕΜΙ) |
Φώτα LED: |
Με δείκτες LED |
Εκτίμηση ταχύτητας: |
10/100/1000 βάση-τ |
Magnetics: |
Ενσωματωμένο |
Συμμόρφωση: |
IEEE 802.3ab, RoHS |
Η1-1840326-7είναι υψηλής απόδοσηςδιακόπτης 2x6 RJ45 στοιβαγμένοςσχεδιασμένο γιαGigabit Ethernet (10/100/1000Base-T)Ο συνδετήρας αυτός ενσωματώνει απευθείας μαγνητικά συστατικά, όπως μετασχηματιστές απομόνωσης και θολωτές κοινής λειτουργίας, στο περίβλημα, απλοποιώντας τον σχεδιασμό της πλακέτας και μειώνοντας τον αριθμό των συστατικών.ΔιαθέτειΔείκτες LEDγια κάθε θύρα να εμφανίζει την κατάσταση και τη δραστηριότητα του δικτύου και προσφέρει πλήρηΠροστασία από EMIιδανικό για εφαρμογές υψηλής πυκνότητας όπως διακόπτες Ethernet, δρομολογητές και κάρτες διεπαφής δικτύου (NIC),Αυτή η σύνδεση υποστηρίζει την αξιόπιστη μετάδοση δεδομένων εξοικονομώντας το πολύτιμο χώρο PCB.
| Κατηγορία | Προδιαγραφές |
|---|---|
| Εφαρμογή | 10/100/1000 Βάση-T Ethernet |
| Αντίσταση | 100 Ωμ |
| Αναλογία περιστροφών (Chip-Cable) | 11 (όλα τα τέσσερα ζευγάρια) |
| Δυνατότητα επαγωγής ανοικτού κυκλώματος (OCL) | 350μH Min @ 100kHz, 0.1Vrms, 8mA DC Bias (0°C έως 70°C, όλα τα τέσσερα ζεύγη) |
| Κατεύθυνση ζεύγους | Διοπτική (όλα τα τέσσερα ζευγάρια) |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Απώλεια εισαγωγής (LL) | -1,0dB Max (0,5MHz έως 100MHz) |
| Απώλεια απόδοσης (RL) | -12dB Min (0,5MHz έως 40MHz) -10 dB Min (40,1 MHz έως 100 MHz) |
| Αποδυνάμωση διασταυρούμενου ήχου | -35dB Min (0,5MHz έως 40MHz) -33dB Min (40,1MHz έως 100MHz) |
| Η απόρριψη κοινής λειτουργίας (CMRR) | -30dB Min (0,5MHz έως 100MHz) |
| Τετάρτη | 1500Vrms για 60 δευτερόλεπτα (Χρόνος ανόδου: 1000V/sec, όλες οι θύρες συνδεδεμένες) |
| Χρώμα LED | Κυριακό μήκος κύματος (λd) | Προσωρινή τάση (VF @ IF = 20mA) |
|---|---|---|
| Πράσινο | 565 nm | 10,8 ∆2,8V |
| Κίτρινο | 585 nm | 10,8 ∆2,8V |
| Πορτοκαλί | 590 nm | 10,8 ∆2,8V |
| Κόκκινο | 630 nm | 10,8 ∆2,8V |
| Μπλε | 470 nm | 20,8 ∆3,3 V |
| Λευκό | 5500K (θερμοκρασία χρώματος) | 20,8 ∆3,3 V |
