Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

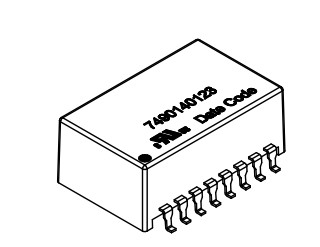

Αριθμό μοντέλου: 7490140123, 7490140124, 7490140125
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$2.2
Συσκευασία λεπτομέρειες: Τ & Ρ
Χρόνος παράδοσης: Αποθέματα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/μήνα
Ποσοστό δεδομένων: |
10/100 Βάση-Τ |
Λιμένες: |
1 |
Στυλ εγκατάστασης: |
ΕΜΤ |
Αναλογία στροφών: |
1:1 |
ΠΟΕ: |
Μη-σημείο εισόδου |
Δυνατότητα επαγωγής: |
350uH |
Τετάρτη: |
1500V RMS |
Θερμοκρασία λειτουργίας: |
-40 °C έως +85 °C |
Ποσοστό δεδομένων: |
10/100 Βάση-Τ |
Λιμένες: |
1 |
Στυλ εγκατάστασης: |
ΕΜΤ |
Αναλογία στροφών: |
1:1 |
ΠΟΕ: |
Μη-σημείο εισόδου |
Δυνατότητα επαγωγής: |
350uH |
Τετάρτη: |
1500V RMS |
Θερμοκρασία λειτουργίας: |
-40 °C έως +85 °C |
| Αριθμός τμήματος | 7490140123 | 7490140124 | 7490140125 |
| Δείκτης δεδομένων | 10/100 Βάση-Τ | 10/100 Βάση-Τ | 10/100 Βάση-Τ |
| Αριθμός PIN | 16Πίνακες PIN | 12Πίνακες PIN | 24PIN |
| Αναλογία στροφών | 11 (± 2%) | 11 (± 2%) | 11 (± 2%) |
| Δυνατότητα επαγωγής | 350 μH | 350 μH | 350 μH |
| Τετάρτη | 1500V (RMS, 1 λεπτό) | 1500V (RMS, 1 λεπτό) | 1500V (RMS, 1 λεπτό) |
| Απώλεια εισαγωγής | -1,4 dB κατ' ανώτατο όριο (1100 MHz) | -1,2 dB κατ' ανώτατο όριο (1100 MHz) | -1,4 dB κατ' ανώτατο όριο (1100 MHz) |
| Επιστροφή απώλειας |
-14 dB min (1 ∆30 MHz), -9 dB min (3060 MHz), -8 dB min (60~80 MHz), -7 dB min (80-100 MHz) |
-16 dB min (1 ∆30 MHz), -14 dB min (3060 MHz), -9 dB min (60~80 MHz), -8 dB min (80-100 MHz) |
-14 dB min (1 ∆30 MHz), -9 dB min (3060 MHz), -8 dB min (60~80 MHz), -7 dB min (80-100 MHz) |
| Συνήθης αναλογία απόρριψης λειτουργίας (CMRR) |
-20 dB min (1 ∆30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
|
-20 dB min (1 ∆30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
| Δείκτης απόρριψης διαφορικής προς κοινή λειτουργία (DCMR)) |
-30 dB min (1 ∆30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
-35 dB min (1 ∆30 MHz), -32 dB min (3060 MHz), -30 dB min (60-100 MHz) |
-30 dB min (1 ∆30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
| Διασταυρούμενη ακοή (CT) |
-40 dB min (160 MHz), -35 dB min (60-100 MHz) |
-33 dB min (160 MHz), -30 dB min (60-100 MHz) |
-40 dB min (160 MHz), -35 dB min (60-100 MHz) |
| Τύπος στερέωσης | ΕΜΤ | ΕΜΤ | ΕΜΤ |
| Θερμοκρασία λειτουργίας | -40°C έως +85°C | -40°C έως +85°C | -40°C έως +85°C |
| Αντίσταση συνεχούς ρεύματος (Max) | 500mΩ (100 kHz / 100 mV (Pins 9-16) | 1300mΩ(100 kHz / 100 mV (Pins 7-12) | 500mΩ(100 kHz / 100 mV (Pins 13-24) |
| Μέγεθος (L × W × H) | 24.28 × 15,1 × 11,0 mm | 17.1 × 14,75 × 8,65 mm | 18.25 × 15,59 × 10,02 mm |
| Απόσταση ελεύθερης κυκλοφορίας | 2.5 mm | 2.5 mm | 2.5 mm |
| Απόσταση έλξης | 4 χιλιοστά | 4 χιλιοστά | 4 χιλιοστά |
| Λιμένες | 1 | 1 | 1 |
