Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ISO,ROHS,REACH
Αριθμό μοντέλου: 74941503
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10PCS
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Ταινία και τροχό
Χρόνος παράδοσης: 2 εβδομάδες
Όροι πληρωμής: TT, NET30/60/90 Ημέρες, Western Union
Δυνατότητα προσφοράς: 500K/Month
Κατάσταση: |
Ενεργός |
Αριθμός τμήματος: |
74941503 |
Ενισχυμένη τάση απομόνωσης: |
4500V εναλλακτικός |
Λιμένες: |
1 |
Θερμοκρασία λειτουργίας: |
-40 °C έως +125 °C |
Βουνό: |
ΕΜΤ |
Κατάσταση: |
Ενεργός |
Αριθμός τμήματος: |
74941503 |
Ενισχυμένη τάση απομόνωσης: |
4500V εναλλακτικός |
Λιμένες: |
1 |
Θερμοκρασία λειτουργίας: |
-40 °C έως +125 °C |
Βουνό: |
ΕΜΤ |

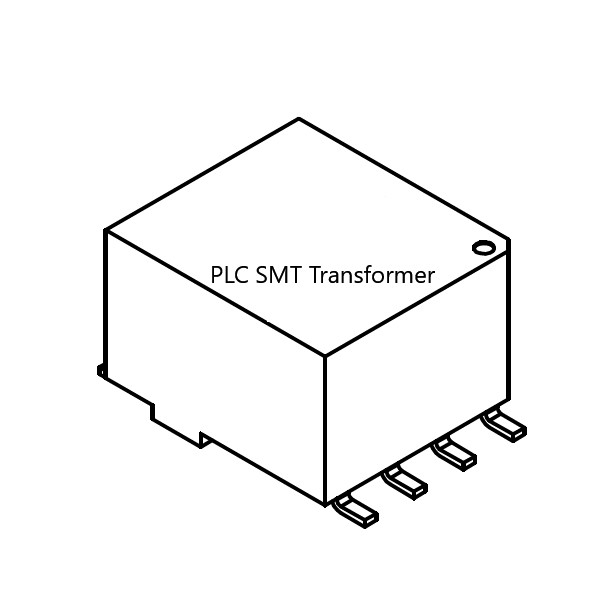

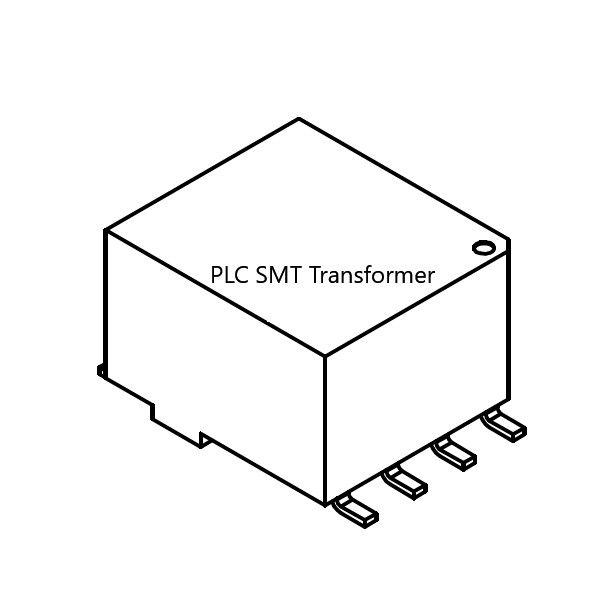

●Τύπος προϊόντος: Μετασχηματιστής Ethernet για επικοινωνία Ethernet/Power Line
● Αναλογία στροφών:1:4:3(± 3% ανοχή)
● Εγκατάσταση:Επιφανειακή τοποθέτηση (SMT)
● Θερμοκρασία λειτουργίας:-40°C έως +125°C(βιομηχανική/αυτοκινητοβιομηχανική ποιότητα)
● Υψηλή Απομόνωση:4500 VAC(1 λεπτό, από πρωτοβάθμια σε δευτεροβάθμια)
● Πακέτο:8pin SMTσυμπαγή σχεδίαση
● Συμμόρφωση: Συμμόρφωση με τις απαιτήσεις RoHS και REACH
| Ιδιοκτησία | Προϋποθέσεις δοκιμής | Αξία | Μονάδα | Ανεκτικότητα |
|---|---|---|---|---|
| Δυνατότητα επαγωγής (L) | 2 MHz/100 mV (Pins 1-4) | 20 | μH | ελάχιστο. |
| Δυνατότητα διαρροής (Ls) | 2 MHz/100 mV | 0.05 | μH | Μαξ. |
| Αναλογία στροφών (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Δοκιμαστική τάση μόνωσης (Vt) | Ένα λεπτό. | 4500 | V (AC) | ελάχιστο. |
| Αντίσταση μόνωσης (Rso) | - | 10 | MΩ | ελάχιστο. |
| Αντίσταση συνεχούς ρεύματος 1 (R ̇ 1) | Πιν 2-3 (κόκκινη πιν 5-8) | 85 | mΩ | Μαξ. |
| Αντίσταση συνεχούς ρεύματος 2 (R?? 2) | Πιν 1-4 | 20 | mΩ | Μαξ. |
| Αντίσταση συνεχούς ρεύματος 3 (R ̇ 3) | Πιν 5-8 | 70 | mΩ | Μαξ. |
Σημειώσεις:
1Οι συνδέσεις είναι κρίσιμες για τις μετρήσεις αντίστασης.
2Η ανοχή αναλογίας στροφών είναι ± 3%
| Παράμετρος | Προδιαγραφές |
|---|---|
| Θερμοκρασία λειτουργίας | -40°C έως +125°C |
| Συνθήκες αποθήκευσης | < 40°C, < 75% RH (στην αρχική συσκευασία) |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 |
| Προϋποθέσεις δοκιμής | +20°C, 33% RH (εκτός εάν ορίζεται) |
| Τύπος | Κατάσταση συμμόρφωσης |
|---|---|
| Έγκριση RoHS | Συμμόρφωση [2011/65/ΕΕ & 2015/863] |
| Έγκριση REACH | Συμμορφώνεται ή δηλώνεται [ (ΕΚ) αριθ. 1907/2006] |
