Σπίτι > προϊόντα > Ο κάθετος RJ45 Jack > V8BR-1AX1-GH RJ45 Ψηλός σύνδεσμος Υποστήριξη 60W 4PPoE Bel Magnetics

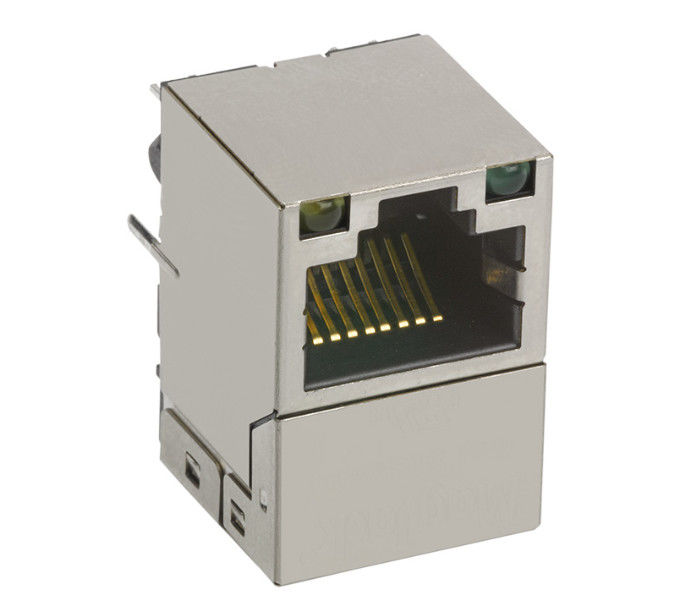

V8BR-1AX1-GH RJ45 Ψηλός σύνδεσμος Υποστήριξη 60W 4PPoE Bel Magnetics

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα

Μάρκα: LINK-PP

Πιστοποίηση: UL,ISO,ROHS,REACH

Αριθμό μοντέλου: V8BR-1AX1-GH

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 60pcs/480pcs/1920pcs

Τιμή: $1.0 - $2.8

Συσκευασία λεπτομέρειες: Τραπέζι

Χρόνος παράδοσης: 1-2 εβδομάδες

Όροι πληρωμής: T/T, L/C, Western Union, NET30/60/90 ημέρες,

Δυνατότητα προσφοράς: 5KK/μήνα

Πάρτε την καλύτερη τιμή
Επισημαίνω:

V8BR-1AX1-GH

,

ΡΕ RJ45 κάθετο

,

Σύνδεσμος PoE RJ45 60W

Μέρος Νο.:
V8BR-1AX1-GH
Αριθμός λιμένων:
1x1
Ταχύτητα:
1000Base-T
Τύπος στερέωσης:
Μέσα από την τρύπα
Τύπος LED:
G/Y
Διαμόρφωση λιμένων:
Βόρειος
ΕΤΙΚΕΤΤΕΣ ΤΗΣ EMI:
- Όχι.
ΕΚΤΊΜΗΣΗ ΣΗΜΕΊΟΥ ΕΙΣΌΔΟΥ:
4PPoE 60W
Θερμοκρασία λειτουργίας:
-40 έως 85oC
Σειρά:
Μπελ Μαγνητικά
Μέρος Νο.:
V8BR-1AX1-GH
Αριθμός λιμένων:
1x1
Ταχύτητα:
1000Base-T
Τύπος στερέωσης:
Μέσα από την τρύπα
Τύπος LED:
G/Y
Διαμόρφωση λιμένων:
Βόρειος
ΕΤΙΚΕΤΤΕΣ ΤΗΣ EMI:
- Όχι.
ΕΚΤΊΜΗΣΗ ΣΗΜΕΊΟΥ ΕΙΣΌΔΟΥ:
4PPoE 60W
Θερμοκρασία λειτουργίας:
-40 έως 85oC
Σειρά:
Μπελ Μαγνητικά
V8BR-1AX1-GH RJ45 Ψηλός σύνδεσμος Υποστήριξη 60W 4PPoE Bel Magnetics

ΠεριγραφήV8BR-1AX1-GHΒόρειο RJ45 Jack:

Ο σύνδεσμος V8BR-1AX1-GH είναι ένας σύνδεσμος RJ45 1x1 με μία θύρα, ειδικά σχεδιασμένος για εφαρμογές 1000BASE-T Ethernet που απαιτούν δυνατότητες PoE.Μια κάθετη διαμόρφωση θύρας καθιστά εύκολη την ενσωμάτωση σε συμπαγείς PCB διατηρώντας παράλληλα αξιόπιστη απόδοσηΜπορεί να εφαρμόσει 60W PoE για να διπλασιάσει την ισχύ που μπορεί να χειριστεί το προϊόν του σε οποιαδήποτε υπάρχουσα εφαρμογή, αυξάνοντας παράλληλα την ταχύτητά του 10 φορές σε σχέση με το τυπικό Gigabit Ethernet.Τα ICM της σειράς κατακόρυφης τοποθέτησης είναι συμβατά προς τα πίσω με τα υφιστάμενα δίκτυα Ethernet και συμβατά με όλα τα μεγάλα δίκτυα 1GBASE-T έως 10GBASE-T PHYΤα βασικά χαρακτηριστικά περιλαμβάνουν πράσινα/κίτρινα LED για σαφή ένδειξη της κατάστασης του δικτύου και ένα εκτεταμένο εύρος θερμοκρασίας λειτουργίας από -40°C έως 85°C,διασφάλιση σταθερής λειτουργίας τόσο σε βιομηχανικό όσο και σε εμπορικό περιβάλλονΟι κατάλληλες εφαρμογές περιλαμβάνουν μητρικές πλακέτες μονής πλακέτας, βιομηχανικούς υπολογιστές, εκτυπωτές, κάρτες θυγατρικών, βιομηχανικούς ελεγκτές και οποιεσδήποτε εφαρμογές που απαιτούν μια κατακόρυφη τοποθέτηση συνδέσμου Ethernet,όπου το χώρο του διοικητικού συμβουλίου είναι επιπλέον.

Βασικά υλικά του κάθετου RJ45 MagJack:

  • Κουτί από πλαστικό:Θερμοπλαστικό PBT, μαύρο, βαθμολογία εύφλεκτης ικανότητας UL 94V-0
  • Επικοινωνιακή επικάλυψη:30 μm σκληρή χρυσοπλαστική ή ισοδύναμη
  • Πίνακες εξόδου:Χάλκινο σύρμα με επίστρωση από κασσίτερο, διάμετρος 0,018 ίντσες, 100 μικρών ελάχιστη εξασθένιση κασσίτερου, οι καρφίτσες είναι βουτηγμένες με συγκόλληση
  • Μεταλλική ασπίδα:Ατσάλι από ανοξείδωτο χάλυβα

Ηλεκτρικές προδιαγραφές (@ 25°C):

Αριθμός τμήματος V8BR-1AX1-GH
Αναλογία περιστροφής

TP1: 1CT :1CT ± 2%
TP2: 1CT :1CT ± 2%

TP3: 1CT :1CT ± 2%

TP4: 1CT :1CT ± 2%

Απώλεια εισαγωγής

0.1~1MHz: -1.0dB μέγιστο.

1 ~ 65MHz: -0.8dB Max.

65 ~ 100MHz: -1,0 dB Max.

100~125MHz: -1,2 dB Max.

Απώλεια απόδοσης

0.5~40MHz: -18dB Min

40~100MHz: -12+20 log (f/80MHz) dB Min

Απορρίπτεται η κοινή λειτουργία -30dB Min.@1~100 MHz
Διασταυρούμενη ομιλία -30dB MIN. @ 1~100MHz
Δυνατότητα ανάληψης (OCL) @ 100KHz, 0,1V,

Το κανάλι 1 και το κανάλι 2:

350 μH Min. @8mA DC BIAS

Κανάλι 3 και Κανάλι 3:

350 μH Min. @8mA DC BIAS

120 μH Min. @19mA DC BIAS

Δοκιμή HiPot 2250 VDC



V8BR-1AX1-GHΣχέδιο -- Συνιστώμενη διάταξη PCB:

V8BR-1AX1-GH Vertical RJ45 Connector



V8BR-1AX1-GHΖωγραφίζοντας...ΣΧΕΜΑΤΙΚΟ:

60W PoE RJ45 Connector

V8BR-1AX1-GHΖωγραφίζοντας...Μηχανική προδιαγραφή:

V8BR-1AX1-GH Drawing
