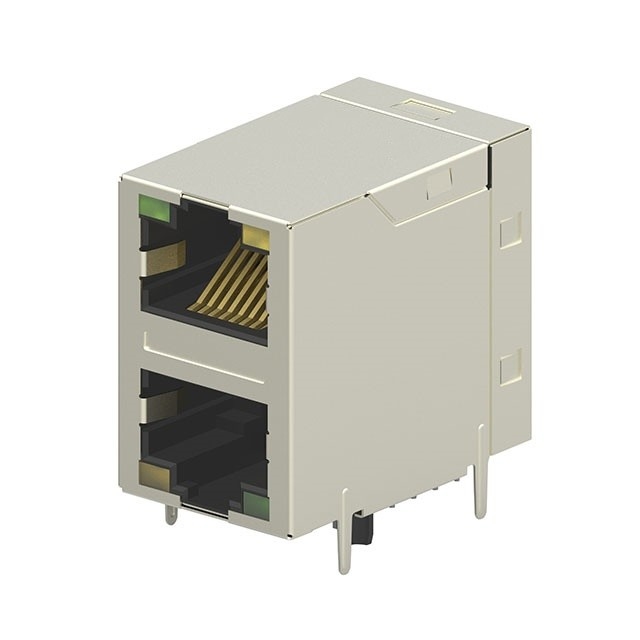

RJ45 με ενσωματωμένο συνδετήρα μαγνητικής 2301997-7 Κατηγορία 5e Απόδοση

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα

Μάρκα: LINK-PP

Πιστοποίηση: UL,ISO,ROHS,REACH

Αριθμό μοντέλου: 2301997-7

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 40 κομμάτια

Τιμή: $1.2 - $6.86

Συσκευασία λεπτομέρειες: Τραπέζι

Χρόνος παράδοσης: 1-2 εβδομάδες

Όροι πληρωμής: T/T, L/C, Western Union, NET30/60/90 ημέρες,

Δυνατότητα προσφοράς: 5KK/μήνα

Πάρτε την καλύτερη τιμή
Επισημαίνω:

2301997-7

,

Συνδετήρας RJ45 με ενσωματωμένο μαγνητικό

,

RJ45 πολυ λιμένας Jack

Τύπος:
rj45 μαγνητικός γρύλος
Φύλο:
Τζακ (Γυναίκα)
Διαμόρφωση:
2x1
Αριθμός θέσεων / επαφών ανά λιμένα:
8P8C
Προστασία:
Κρυμμένο
Κατηγορία απόδοσης:
Κατηγορία 5ε
Ελάχιστη θερμοκρασία λειτουργίας:
- 40 ℃
Μέγιστη θερμοκρασία λειτουργίας:
+ 85 ℃
Αξιολόγηση εύφλεκτης ικανότητας:
UL 94 Β-0
Κύκλοι ζευγαρώσεως:
Κύκλος 750
Χρώμα LED:
Πράσινο - Κίτρινο
Κατεύθυνση καρτέλας:
Πάνω-κάτω
Τύπος:
rj45 μαγνητικός γρύλος
Φύλο:
Τζακ (Γυναίκα)
Διαμόρφωση:
2x1
Αριθμός θέσεων / επαφών ανά λιμένα:
8P8C
Προστασία:
Κρυμμένο
Κατηγορία απόδοσης:
Κατηγορία 5ε
Ελάχιστη θερμοκρασία λειτουργίας:
- 40 ℃
Μέγιστη θερμοκρασία λειτουργίας:
+ 85 ℃
Αξιολόγηση εύφλεκτης ικανότητας:
UL 94 Β-0
Κύκλοι ζευγαρώσεως:
Κύκλος 750
Χρώμα LED:
Πράσινο - Κίτρινο
Κατεύθυνση καρτέλας:
Πάνω-κάτω
RJ45 με ενσωματωμένο συνδετήρα μαγνητικής 2301997-7 Κατηγορία 5e Απόδοση

Υλικά συνδετήρων RJ45 MultiPort:


2301997-7 RJ45 με μαγνητικά που χρησιμοποιούν υλικά υψηλής ποιότητας.Η ασπίδα είναι από χαλκό με επικάλυψη νικελίου για αντοχή στη διάβρωσηΤο υλικό επαφής είναι κράμα χαλκού, με επιλεκτική χρυσοπλαστική (ελάχιστο 0,76 μm ή 30 μinch) πάνω από 1,27 μm (50 μinch) νικελίου στην περιοχή επαφής.Οι πινές συγκόλλησης είναι επιχρισμένες με κασσίτερο πάνω από νικέλιοΕπιπλέον, ο σύνδεσμος είναι ικανός να αντέχει θερμοκρασίες 260 °C.





Τι είναι το RJ45 με μαγνητικά;



Ένα RJ45 με μαγνητικά είναι ένας σύνδεσμος RJ45 με ενσωματωμένα μαγνητικά εξαρτήματα, όπως μετασχηματιστές και θολώματα. Αυτά τα μαγνητικά εξαρτήματα παρέχουν ηλεκτρική μόνωση, ακεραιότητα σήματος,και μείωση του θορύβου στα δίκτυα EthernetΗ ενσωμάτωση των μαγνητικών άμεσα στον συνδετήρα RJ45 εξαλείφει την ανάγκη για ξεχωριστούς μετασχηματιστές στο PCB, εξοικονομώντας χώρο και απλοποιώντας τη διαδικασία συναρμολόγησης.Αυτός ο τύπος συνδέσμου χρησιμοποιείται συνήθως σε εφαρμογές Ethernet για την υποστήριξη χαρακτηριστικών όπως η απομόνωση σήματος και η αντιστάθμιση αντίστασης.



2301997-7 Δελτίο δεδομένων -- Διάγραμμα ηλεκτρικού κυκλώματος:



RJ45 με ενσωματωμένο συνδετήρα μαγνητικής 2301997-7 Κατηγορία 5e Απόδοση 0

2301997-7Ηλεκτρικές προδιαγραφές:

ΣΥΜΒΟΥΛΙΟ ΓΕΡΙΣΜΟΥ @ 100kHz (P1~P2):(J1~J2) = 1:1±2%
(P3~P4):(J3~J6) = 1:1±2%
(P5~P6):(J4~J5) = 1:1±2%
(P7~P8):(J7~J8) = 1:1±2%
Πρωτογενής επαγωγή 350μH MIN @ 100kHz,0.1V 8mA DC BIAS
Αντίσταση συνεχούς ροής 1.2 OHMS MAX
ΑΠΟΦΑΛΑΣΗ ΕΝΤΑΣΗΣ 1-100MHz: -1,0dB MAX
100-125MHz: -1,2dB MAX
ΕΠΙΤΡΑΣΗ ΕΠΙΤΡΑΣΗ 1-40MHz: -16dB MIN.
40-100MHz: -10dB+20log ((f/80MHz) MIN.
ΚΡΟΣΣ ΤΑΛΚ 1-100MHz: -30dB MIN.
Συνήθης προς κοινή λειτουργία 1-100MHz -30dB MIN.
Απομόνωση: Φύση προς γραμμή 2250VDC
