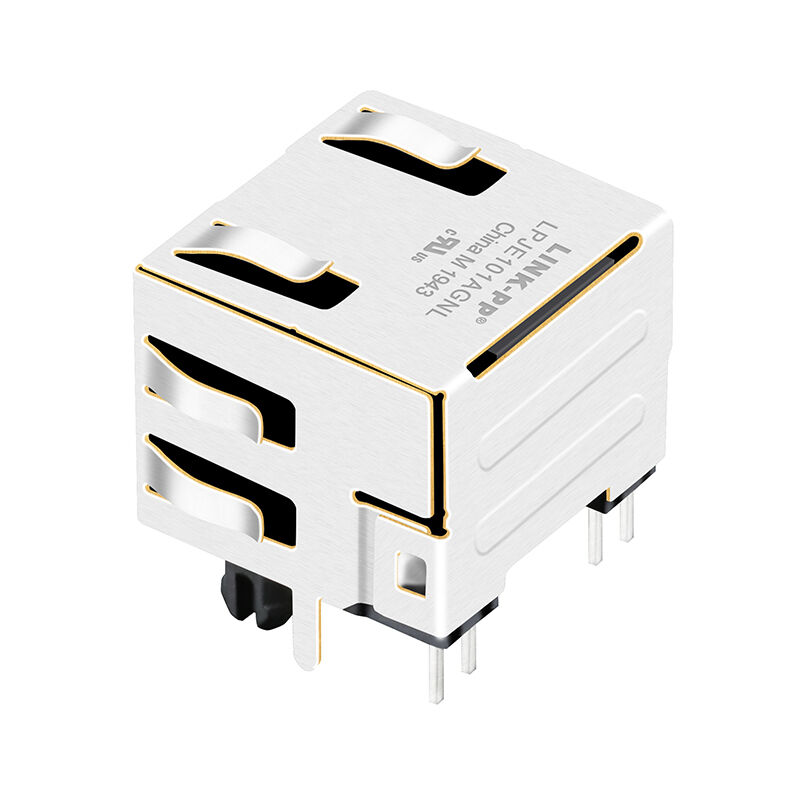

615008137421 8P8C RJ45 Μοδική πρίζα με LED Cross LPJE101AGNL

Επισκόπηση του προϊόντος

Η615008137421είναιμε προστατευμένο RJ45 αγωγό (8P8C)απόΗ σειρά WR-MJ της Würth Elektronik, σχεδιασμένο για αξιόπιστηΣύνδεση Ethernet LANστην βιομηχανική και εμπορική ηλεκτρονική.

Ο συνδετήρας αυτός διαθέτεισχεδιασμός διπλής τρύπας με ορθό (οριζόντια) γωνία,ενσωματωμένη προστασία EMI με δάχτυλα πίνακα, καιΔύο δείκτες LEDγια την κατάσταση σύνδεσης δικτύου και δραστηριότητας.

Βελτιστοποιημένο γιαΕφαρμογές Ethernet κατηγορίας 5 (10/100 Mbps), το 615008137421 χρησιμοποιείται ευρέως σε δρομολογητές, διακόπτες, ενσωματωμένα συστήματα και εξοπλισμό επικοινωνίας όπουμηχανική ανθεκτικότητα, απόδοση EMC και οπτική ένδειξη κατάστασηςαπαιτούνται.

Βασικά χαρακτηριστικά

• RJ45 Μοδική πρίζα (8P8C), Μία πύλη
• Διορθωτική γωνία / οριζόντια τοποθέτηση PCB
• Τερματισμός μέσω τρύπας (THT)
• Προστατευόμενη στερέωση με δάχτυλα πίνακα EMI
• Ενσωματωμένα διπλά LED (κίτρινο + πράσινο)
• Επιδόσεις Ethernet κατηγορίας 5
• Υψηλή μηχανική αντοχή (750 κύκλοι ζευγαρώσεως)
• UL94 V-0 Ανθεκτική στη φλόγα θήκη
• Περιοχή βιομηχανικής θερμοκρασίας (-40 °C έως +85 °C)

Προδιαγραφές615008137421 8P8C RJ45 Τζακ

Ηλεκτρικές ιδιότητες

Υλικές Ιδιότητες

Η615008137421 Συνδέτης RJ45Συμπλέκτεςεπιλεκτικές επαφές χρυσωδέρματος από κράμα χαλκούμενικελωμένη ασπίδα από χαλκόγια να εξασφαλίσεισταθερή μετάδοση σήματος, καταστολή EMI και μακροχρόνια αντοχή.

Είναι...UL94 V-0 PBT θήκηυποστηρίζει την αξιόπιστη λειτουργία σεβιομηχανικά περιβάλλοντα θερμοκρασίαςκαι διαδικασίες συγκόλλησης κυμάτων.

1. Υλικό μόνωσης:PBT (τερεφθαλικό πολυβουτυλένιο)
2. Διορισμός της φλεγμονώδους ικανότητας του μονωτή:UL94 V-0
3. Χρώμα μονωτή:Μαύρο
4. Υλικό επαφής:Σύνθετο χαλκού
5. Επικοινωνιακή επικάλυψη:Επιλεκτικός χρυσός
6. Τύπος επαφής:Με σφραγίδα
7. Υλικό προστασίας:Χάλκινο
8. Προστατευτική επικάλυψη:Νικέλιο (Ni)

615008137421 Δελτίο δεδομένων

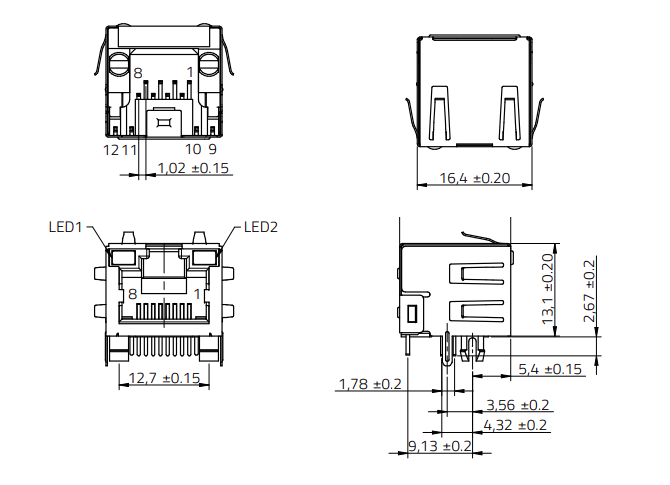

Würth φύλλο δεδομένων 615008137421 - Διαστάσεις

615008137421 φύλλο δεδομένων - Συνιστώμενο πρότυπο τρύπας

Επικαιρότερα ερωτήματα 615008137421 RJ45 Μοδική θήκη

1Τι είναι η σύνδεση 615008137421 RJ45;

Η615008137421είναιμε προστατευμένο RJ45 αγωγό (8P8C)απόΗ σειρά WR-MJ της Würth Elektronik, σχεδιασμένο γιαΕφαρμογές Ethernet κατηγορίας 5. Διαθέτει έναΣχεδιασμός με ορθογώνια διάτρηση,Δάχτυλα πίνακα EMI, καιΔύο δείκτες LEDγια την κατάσταση σύνδεσης και δραστηριότητας.

2Το 615008137421 περιλαμβάνει ενσωματωμένο μαγνητικό;

Όχι.615008137421 δεν περιλαμβάνει ενσωματωμένα μαγνητικά EthernetΑπαιτούνται εξωτερικοί μαγνητικοί LAN ή μαγνητικοί PHY για την κάλυψη των απαιτήσεων απομόνωσης και σήματος Ethernet.

3Ποιες ταχύτητες Ethernet υποστηρίζει το 615008137421;

Ο συνδετήρας είναι σχεδιασμένος για:Κατηγορία 5 Ethernet, καθιστώντας το κατάλληλο για10/100 Mbps (Γρήγορο Ethernet)Χρησιμοποιείται συνήθως σε παλαιά και βιομηχανικά σχέδια Ethernet.

4Τι δείχνουν τα LED στο 615008137421;

Η σύνδεση περιλαμβάνειδύο ενσωματωμένα LED:

• Κίτρινο LED:Σύνδεσμος ή ένδειξη δραστηριότητας
• Πράσινο LED:Δείξη ταχύτητας ή κατάστασης

Η ακριβής συμπεριφορά του LED εξαρτάται από το Ethernet PHY και το σχεδιασμό του συστήματος.

5Είναι ο 615008137421 προστατευμένος;

Το 615008137421 διαθέτει έναπλήρως προστατευμένο μεταλλικό περίβλημα με δάχτυλα EMI, η οποία συμβάλλει στη βελτίωσηΔυναμικότητα EMCκαι να μειώσει τις ηλεκτρομαγνητικές παρεμβολές σε θορυβώδη περιβάλλοντα.

7Ποιο είναι το εύρος θερμοκρασίας λειτουργίας του 615008137421;

Το εύρος θερμοκρασίας λειτουργίας είναι-40°C έως +85°C, καθιστώντας το κατάλληλο γιαβιομηχανικές και εμπορικές εφαρμογές.

8. Ποιος είναι ο τύπος τοποθέτησης του συνδέσμου 615008137421;

Ο συνδετήρας χρησιμοποιείΕγκατάσταση διατρυπής (THT)μεορθογώνιο (οριζόντιο) προσανατολισμό, ιδανικό για θύρες Ethernet στην άκρη PCB.

9Είναι το 615008137421 σύμφωνο με το RoHS;

Το 615008137421 είναι...Συμμόρφωση με το RoHS, που πληρούν τις περιβαλλοντικές και κανονιστικές απαιτήσεις για τα ηλεκτρονικά εξαρτήματα.

10Ποιες εφαρμογές χρησιμοποιούν συνήθως το 615008137421;

Οι κοινές εφαρμογές περιλαμβάνουν:

• Εναλλακτικοί διακόπτες Ethernet και δρομολογητές
• Συσκευές για την κατασκευή ηλεκτρονικών συσκευών
• Πύλες επικοινωνίας
• Πίνακες διεπαφής δικτύου
• Εργασιακό και καταναλωτικό εξοπλισμό δικτύωσης
