J0G-0001NL 1000BASE-T Low Profile RJ45 Connector 1x1 Tab-Up

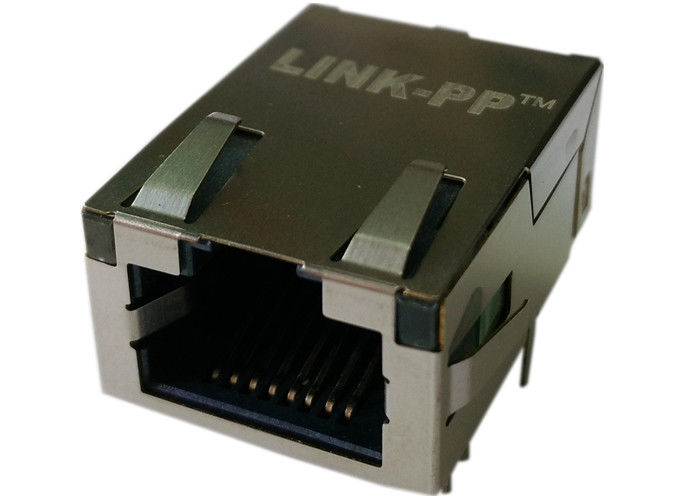

Το J0G-0001NL PulseJack Low Profile 1x1 Tab-Up συνδυάζει τη διεπαφή RJ45 και τα μαγνητικά σε μια ενιαία ολοκληρωμένη λύση. Αυτό βοηθά στην απλοποίηση της διάταξης της πλακέτας PCB, στη μείωση του αριθμού των εξαρτημάτων και στην υποστήριξη σταθερής απόδοσης σήματος σε περιβάλλοντα Ethernet 1000BASE-T.

Η διαμόρφωση με την καρτέλα προς τα πάνω, τις οριζόντιες πλευρικές καρτέλες EMI και το χαμηλό αποτύπωμα το καθιστούν ιδιαίτερα κατάλληλο για σχέδια που απαιτούν αποτελεσματική χρήση χώρου χωρίς να θυσιάζουν την ηλεκτρική απόδοση. Αν ψάχνετε για έναν σύνδεσμο J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45, αυτό το εξάρτημα είναι κατασκευασμένο για αξιόπιστη συνδεσιμότητα Gigabit Ethernet σε απαιτητικό υλικό δικτύου.

Προδιαγραφές Συνδέσμου RJ45 Χαμηλού Προφίλ J0G-0001NL

Βασικά Χαρακτηριστικά του J0G-0001NL PulseJack

Το J0G-0001NL PulseJack Low Profile 1x1 Tab-Up προσφέρει έναν ισχυρό συνδυασμό μηχανικής αντοχής και ηλεκτρικής απόδοσης:

• Υποστήριξη Gigabit Ethernet 1000BASE-T
• 1x1 μονής θύρας RJ45 με ενσωματωμένα μαγνητικά
• Θωρακισμένη σχεδίαση για βελτιωμένη καταστολή EMI
• Κατασκευή χαμηλού προφίλ, μικρού αποτυπώματος
• Στήριξη με ορθή γωνία, μέσω οπής
• Ενσωματωμένοι δείκτες LED
• Συμβατό με το πρότυπο IEEE 802.3
• Ελάχιστο OCL 350µH με ρεύμα πόλωσης 8mA
• Συμβατό με RoHS
• Ονομαστική θερμοκρασία συγκόλλησης με κύμα: 260°C

Φύλλο Δεδομένων J0G-0001NL

Φύλλο Δεδομένων J0G-0001NL - ΣΧΗΜΑΤΙΚΟ

Φύλλο Δεδομένων J0G-0001NL - ΠΡΟΤΕΙΝΟΜΕΝΟ ΑΠΟΤΥΠΩΜΑ

Ηλεκτρικές Προδιαγραφές @ 25°C - Θερμοκρασία Λειτουργίας 0°C έως +70°

Το J0G-0001NL PulseJack Low Profile 1x1 Tab-Up έχει σχεδιαστεί για σταθερή απόδοση σε όλο το εύρος συχνοτήτων Gigabit Ethernet.

1. Συνθήκες Λειτουργίας

• Θερμοκρασία λειτουργίας: 0°C έως +70°C
• Τάση απομόνωσης: 2250 VDC
• Αναλογία στροφών: 1CT:1CT
• Τάση δοκιμής Hipot: 1500Vrms στα 60Hz για 1 λεπτό

2. Δεδομένα Απόδοσης

Απώλεια Εισαγωγής (TX/RX): 1–100 MHz: -1.2 dB

Απώλεια Επιστροφής:

• 1–10 MHz: -18 dB
• 30 MHz: -18 dB
• 60–80 MHz: -12 dB
• 80–100 MHz: -10 dB

Διασταυρούμενη συνομιλία:

• 1–10 MHz: -40 dB
• 32–65 MHz: -35 dB
• 65–1000 MHz: -30 dB

Καταστολή Κοινού Σήματος: 1–125 MHz: -30 dB

Αυτές οι τιμές καθιστούν το J0G-0001NL RJ45 MagJack κατάλληλο για σχεδιασμούς δικτύων που απαιτούν αξιόπιστη ακεραιότητα σήματος και ισχυρή καταστολή θορύβου.

Προδιαγραφές Υλικού του J0G-0001NL 1000BASE-T Low Profile RJ45

Το J0G-0001NL PulseJack Low Profile 1x1 Tab-Up χρησιμοποιεί ποιοτικά υλικά για να υποστηρίξει μακροπρόθεσμη αξιοπιστία:

1. Θωράκιση

• Υλικό: Ορείχαλκος
• Φινίρισμα: 20–40µ ίντσες νικέλιο πάνω σε ορείχαλκο

2. Επαφές

• Υλικό: Φωσφορούχος χαλκός
• Περιοχή επιμετάλλωσης: 15µ ίντσες χρυσός πάνω σε 30–80µ ίντσες νικέλιο
• Περιοχή συγκόλλησης: Ματ φινίρισμα κασσίτερου πάνω σε νικέλιο

3. Περίβλημα

• Υλικό: Θερμοπλαστικό
• Βαθμολογία ευφλεκτότητας: UL 94 V-0

4. Βαθμολογία MSL: 1

Γιατί να επιλέξετε το J0G-0001NL Low Profile 1x1 PulseJack;

Αν χρειάζεστε έναν συμπαγή και στιβαρό σύνδεσμο RJ45 με ενσωματωμένα μαγνητικά, το J0G-0001NL είναι μια πρακτική επιλογή για σύγχρονες σχεδιάσεις Ethernet. Τα πλεονεκτήματά του περιλαμβάνουν:

• Δομή χαμηλού προφίλ που εξοικονομεί χώρο
• Αξιόπιστη μετάδοση Gigabit Ethernet
• Ενσωματωμένα μαγνητικά για απλοποίηση του σχεδιασμού PCB
• Βελτιωμένη απόδοση EMI από τη θωρακισμένη κατασκευή
• Κατάλληλο για ένα ευρύ φάσμα εφαρμογών δικτύωσης και υπολογιστών

Αυτό καθιστά το J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ιδανικό για μηχανικούς που επιδιώκουν να βελτιώσουν την αποδοτικότητα της διάταξης, διατηρώντας παράλληλα την ηλεκτρική απόδοση.
