Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H5007NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.3-$1.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Πλοία εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 5KK/μήνα
Βάση: |
smt |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
Μονόκλινο |
PoE: |
Μη-σημείο εισόδου |
Αναλογία στροφών: |
1:1 |
Τάση απομόνωσης: |
1500 Vrms min |
Μήκος: |
17.53 mm |
Πλάτος: |
16 χιλ |
Υψος: |
50,72 mm |
Εφαρμογή: |
Διεπαφές Gigabit Ethernet PHY |
Αριθμός ανταλλακτικού: |
H5007NL |
Εύρος Θερμοκρασίας: |
0 ° C έως +70 ° C |
Βάση: |
smt |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
Μονόκλινο |
PoE: |
Μη-σημείο εισόδου |
Αναλογία στροφών: |
1:1 |
Τάση απομόνωσης: |
1500 Vrms min |
Μήκος: |
17.53 mm |
Πλάτος: |
16 χιλ |
Υψος: |
50,72 mm |
Εφαρμογή: |
Διεπαφές Gigabit Ethernet PHY |
Αριθμός ανταλλακτικού: |
H5007NL |
Εύρος Θερμοκρασίας: |
0 ° C έως +70 ° C |

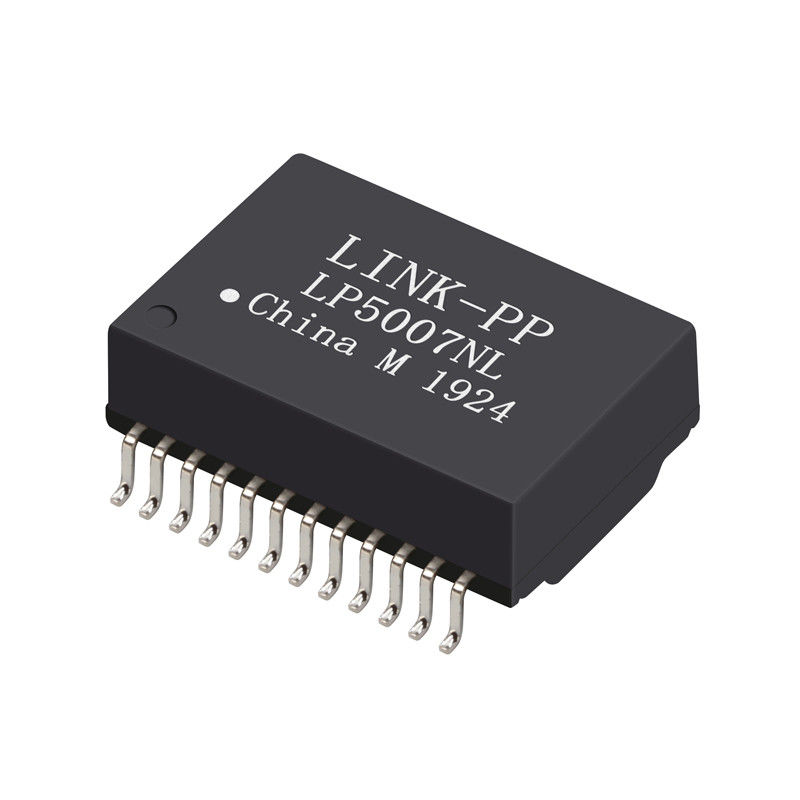

Το H5007NL είναι μια μονάδα μαγνητικών Ethernet υψηλής απόδοσης 1000BASE-T με λόγο σπειρών 1CT:1CT, απομόνωση 1500Vrms, χαμηλή απώλεια εισαγωγής και εξαιρετική καταστολή EMI. Σχεδιασμένο για διεπαφές Gigabit Ethernet PHY σε switches, routers και εξοπλισμό βιομηχανικής δικτύωσης.
Η H5007NL είναι μια μονάδα μαγνητικών Ethernet SMT μονής θύρας σχεδιασμένη για εφαρμογές Gigabit LAN 1000BASE-T. Διαθέτοντας λόγο σπειρών 1CT:1CT, τάση απομόνωσης 1500Vrms, εξαιρετικά χαμηλή απώλεια εισαγωγής και εξαιρετική απόρριψη θορύβου κοινού τρόπου, διασφαλίζει σταθερή, υψηλής ταχύτητας ακεραιότητα σήματος Ethernet για switches, routers, IP κάμερες, βιομηχανικούς ελεγκτές και τηλεπικοινωνιακό εξοπλισμό.
Αυτή η μονάδα συμμορφώνεται πλήρως με τις προδιαγραφές IEEE 802.3 και είναι βελτιστοποιημένη για σχεδιασμούς PCB υψηλής πυκνότητας και αυτοματοποιημένη συναρμολόγηση με συγκόλληση αναρροής.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Αριθμός Μέρους | H5007NL |
| Περιγραφή | Μονάδα Μαγνητικών Ethernet 1000BASE-T Μονής Θύρας |
| Ρυθμός Δεδομένων | 1000BASE-T (1 Gbps) |
| Λόγος Σπειρών | 1CT : 1CT |
| Τάση Απομόνωσης | 1500 Vrms ελάχ. |
| Τρόπος Τοποθέτησης | Επιφανειακή Τοποθέτηση (SMD / SMT) |
| Εύρος Θερμοκρασίας | 0°C έως +70°C |
| RoHS | Ναι |
| Βαθμολογία Αναρροής | 245°C κορυφή |
| Παράμετρος | Προδιαγραφή |
|---|---|
| OCL | ≥ 350 µH @100 kHz, 100 mV, 8 mADC πόλωση |
| Απώλεια Εισαγωγής | 1–65 MHz: ≤ -1.0 dB 65–100 MHz: ≤ -1.1 dB 100–125 MHz: ≤ -1.5 dB |
| Απώλεια Επιστροφής | 1–30 MHz: ≥ -18 dB 40 MHz: ≥ -18 dB 50 MHz: ≥ -16 dB 60–80 MHz: ≥ -12 dB 100 MHz: ≥ -10 dB |
| Διασταυρούμενος Θόρυβος | 30 MHz: ≥ -45 dB 60 MHz: ≥ -40 dB 100 MHz: ≥ -35 dB |
| DCMR | 30 MHz: ≥ -43 dB 60 MHz: ≥ -37 dB 100 MHz: ≥ -33 dB |
| Απομόνωση | ≥ 1500 Vrms |
ΣΗΜΕΙΩΣΕΙΣ:
Πρόκληση Σχεδιασμού:
Η μετάδοση Gigabit Ethernet είναι εξαιρετικά ευαίσθητη στην απώλεια εισαγωγής, την απώλεια επιστροφής, τον διασταυρούμενο θόρυβο και τον θόρυβο κοινού τρόπου, οι οποίοι επηρεάζουν άμεσα το BER, το jitter και τη σταθερότητα της σύνδεσης.
Μηχανική Λύση:
Το H5007NL ενσωματώνει πηνία μετασχηματιστή με ακριβή αντιστοίχιση και βελτιστοποιημένα υλικά μαγνητικού πυρήνα, παρέχοντας:
Αυτό εγγυάται καθαρά διαγράμματα ματιού, χαμηλό BER και ισχυρή απόδοση σύνδεσης σε σχεδιασμούς Gigabit Ethernet υψηλής ταχύτητας.
Πρόκληση Σχεδιασμού:
Οι διακριτές λύσεις μετασχηματιστή και πηνίου αυξάνουν σημαντικά τον αριθμό εξαρτημάτων, την πολυπλοκότητα δρομολόγησης, τον κίνδυνο EMI και το κόστος συναρμολόγησης.
Μηχανική Λύση:
Το H5007NL ενσωματώνει όλα τα απαιτούμενα μαγνητικά Gigabit σε μια συμπαγή μονάδα SMT, επιτρέποντας:
Πρόκληση Σχεδιασμού:
Τα βιομηχανικά και τηλεπικοινωνιακά περιβάλλοντα εισάγουν ισχυρό EMI και θόρυβο κοινού τρόπου, οδηγώντας σε απώλεια πακέτων, αστάθεια σύνδεσης και αποτυχίες συμμόρφωσης.
Μηχανική Λύση:
Με υψηλή απόδοση DCMR (έως -43dB @30MHz) και βελτιστοποιημένη μαγνητική δομή, το H5007NL παρέχει εξαιρετική καταστολή EMI, υποστηρίζοντας:
Πρόκληση Σχεδιασμού:
Η παραγωγή SMT υψηλής πυκνότητας απαιτεί εξαρτήματα συμβατά με αναρροή με υψηλή θερμική αντοχή.
Μηχανική Λύση:
Το H5007NL είναι πλήρως συμβατό με SMT, υποστηρίζοντας θερμοκρασία κορυφής αναρροής RoHS 245°C, ιδανικό για γραμμές παραγωγής αυτοματοποιημένης τοποθέτησης και συγκόλλησης αναρροής.
Η Μονάδα Μαγνητικών Ethernet H5007NL 1000BASE-T προσφέρει ακεραιότητα σήματος επιπέδου φορέα, ισχυρή καταστολή EMI και συμπαγή ενσωμάτωση SMT, καθιστώντας την ιδανική επιλογή για σχεδιασμούς Gigabit Ethernet που απαιτούν υψηλή αξιοπιστία, χαμηλό κόστος BOM και επεκτάσιμη κατασκευή.
