Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ISO,ROHS,REACH

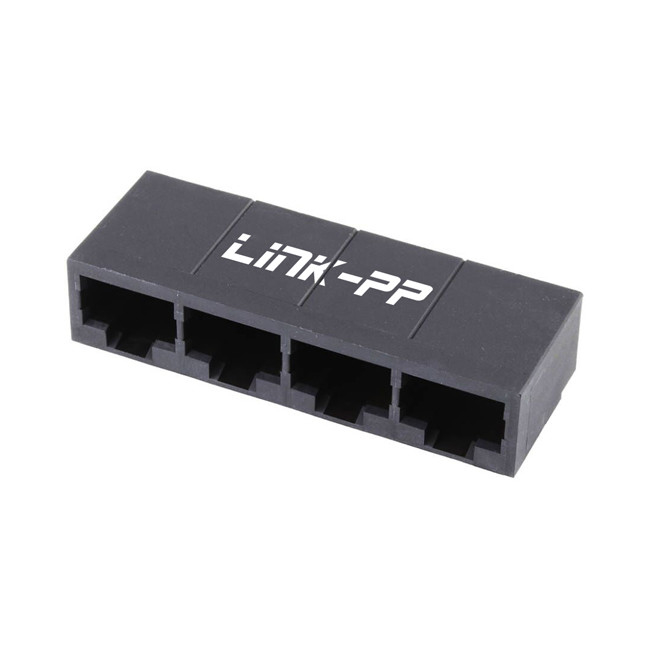

Αριθμό μοντέλου: 43223-8140
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: $0.09-$3.85
Συσκευασία λεπτομέρειες: Τραπέζι
Χρόνος παράδοσης: Αποθέματα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4200K-PCS/Month
Κατηγορία: |
Τεχνολογικές συσκευές για την κατασκευή ηλεκτρικών συλλέκτρων |
Μαγνητικός: |
Χωρίς |
Αριθμός λιμένων: |
1x4 λιμάνια |
Αριθμός θέσεων/επαφών: |
8P8C |
Κατηγορία απόδοσης: |
Γάτα 3 |
ΠΟΕ: |
Α/Χ |
Κατηγορία: |
Τεχνολογικές συσκευές για την κατασκευή ηλεκτρικών συλλέκτρων |
Μαγνητικός: |
Χωρίς |
Αριθμός λιμένων: |
1x4 λιμάνια |
Αριθμός θέσεων/επαφών: |
8P8C |
Κατηγορία απόδοσης: |
Γάτα 3 |
ΠΟΕ: |
Α/Χ |
| ΠροϊόνΚατηγορία |
Τεχνολογικές συσκευές για την κατασκευή ηλεκτρικών συλλέκτρων |
|---|---|
| Διαμόρφωση λιμένων |
1x4 |
| Φωτιστικοί σωλήνες/LED | Κανένα |
| Θέσεις / φορτισμένες επαφές | 8/8 |
| Προσανατολισμός | Στροφή δεξιά (πλευρική είσοδος) |
| Στυλ διασύνδεσης λήξης | Μέσα από την τρύπα |
| Ικανότητα διεργασίας χωρίς μόλυβδο | Κύκλος |
| Επενδύσεις | Α/Χ |
| Τζακ Χάιτ | 12.83mm |
| Τοποθετητής PCB | - Ναι, ναι. |
| Αποθήκευση PCB | - Ναι, ναι. |
| Δάχος PCB - Συνιστώμενο | 1.57mm |
| Διασύνδεση διακοπής - ζευγαρώματος | 10,02 mm |
| Διασύνδεση πεδίου - λήξης | 1.27mm |
| ρεύμα - μέγιστο ανά επαφή | 1.5Α |
| Κρυμμένο | - Όχι, όχι. |
| Τετάρτη | 150V AC (RMS) |
| Υλικό - Μεταλλικό | Φωσφόρος Χάλκινος |
| Υλικό - Πλαστική ζευγάρωση | Χρυσό |
| Υλικό - Τερματισμός της επικάλυψης | Κύπελλο |
| Υλικό - ρητίνη | Θερμοπλαστικά υψηλής θερμοκρασίας |
| Χρώμα - ρητίνη | Μαύρο |
| Δυνατότητα | 500 κύκλοι ζευγαρώσεων το πολύ |
| Περιοχή θερμοκρασίας λειτουργίας | -40° έως +85°C |
| Πυροδοσία | 94V-0 |
ΕΜΠΙΣΤΗΣΕΙΣ ΤΗΣ ΜΕΧΑΝΙΚΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ:
|
Περιγραφή |
ΕΠΙΣΤΑΣΗ Δοκιμής |
Απαίτηση |
|
Δύναμη συνδετήρα |
Συνδετήρας Mate σε ρυθμό |
22 N (5 lbf) |
|
Δυνατότητα |
Σύνδεσμοι Mate έως 500 κύκλους σε |
10 εκατομμυρίων ΩΜ MAXIMUM |
|
Δονήσεις |
Συμπλέκτες συνδετήρες και δονείται ανά |
10 εκατομμυρίων ΩΜ MAXIMUM |
|
Δύναμη συγκράτησης της πρίζας |
Εφαρμόστε μια αξιωτική δύναμη ανάσυρσης στην πρίζα σε ένα |
89 N (20 lbf) |
|
Δυνάμεις διαχωρισμού PCB |
Εφαρμόστε ένα κάθετο φορτίο στο βύσμα σε |
4.5 N (1 lbf) |
Τοποθετητής PCB:Βοηθά στην ακριβή τοποθέτηση της πρίζας της μονάδας στο PCB, διασφαλίζοντας ότι οι καρφίτσες ευθυγραμμίζονται σωστά με τις πλακέτες PCB.
Μειωμένη διατήρηση PCB:Διασφαλίζει ότι η πρίζα του ενότητας είναι σταθερά στερεωμένη στο PCB για να αποφεύγεται η κίνηση κατά τη χειρισμό, τη συγκόλληση ή τη λειτουργία.
1) ΥΛΗΤΙΚΟ:
ΚΑΛΟΡΟΣ: ΣΥΡΙΖΑ
ΜΕΤΡΙΚΟΣ: ΓΙΑ ΚΛΑΣΙΚΟ ΠΟΛΛΟ ΝΑΙΛΟΝ, UL94V-0, ΧΡΟΝΟΣ: ΣΕΛΑΚΟΣ
Τερματικά: ΦΩΣΦΟΡΟΣ ΒΡΩΝΖΟΣ: .012/ 0.30 ΔΕΣΤΟ
2) Για 6 κυκλώματα, η απόσταση από κεντρική γραμμή σε κεντρική γραμμή είναι.448/11.38,
Για οκτώ κυκλώματα, η απόσταση μεταξύ κεντρικής γραμμής και κεντρικής γραμμής είναι.550/ 13.97.
