Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: Hc-027
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1400 κομμάτια
Τιμή: $0.06-$1.5
Συσκευασία λεπτομέρειες: Τεκέ & Ρολ: 1400pcs / Ρολ, 7000pcs / Καρτόνι
Χρόνος παράδοσης: Περίπου 1-2 εβδομάδες
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 6KK/μήνα
Αριθμός τμήματος: |
Hc-027 |
Αριθμός λιμένα: |
Ενιαίο λιμάνι |
Πινάκια Όχι.: |
12 |
Ποσοστό δεδομένων: |
10/100Base-τ |
Μηχανολογικό πακέτο: |
ΜΜΔ |
Θερμοκρασία λειτουργίας: |
0°C~80°C |
Διάρκεια: |
8.4mm |
Διάμετρο: |
9.47mm |
Υψόμετρο: |
2.2mm |
Πίσσα καρφιτσών: |
1.27mm |
Αριθμός τμήματος: |
Hc-027 |
Αριθμός λιμένα: |
Ενιαίο λιμάνι |
Πινάκια Όχι.: |
12 |
Ποσοστό δεδομένων: |
10/100Base-τ |
Μηχανολογικό πακέτο: |
ΜΜΔ |
Θερμοκρασία λειτουργίας: |
0°C~80°C |
Διάρκεια: |
8.4mm |
Διάμετρο: |
9.47mm |
Υψόμετρο: |
2.2mm |
Πίσσα καρφιτσών: |
1.27mm |

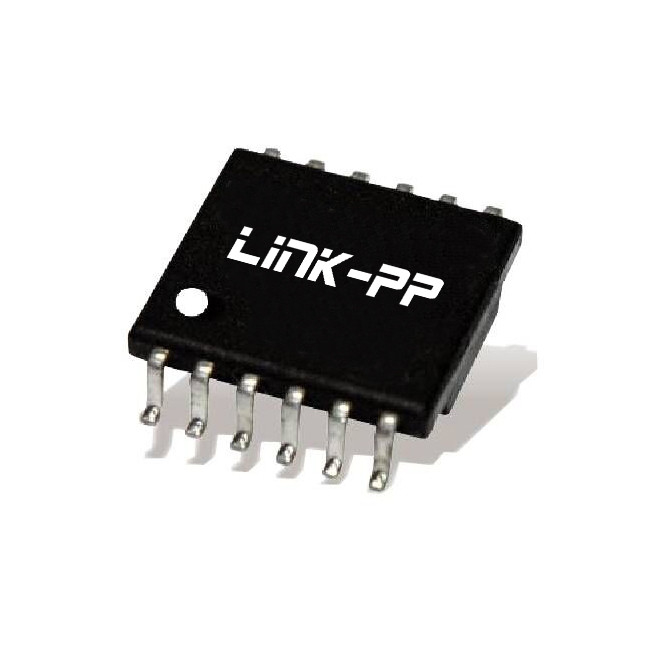

1Μετασχηματιστής Ethernet υψηλών επιδόσεων σχεδιασμένος για εφαρμογές 10/100Base-T.
2Το HC-027 είναι πλήρως συμβατό με το RoHS, εξασφαλίζοντας ότι δεν περιέχει επικίνδυνα υλικά.
3Ο μετασχηματιστής δεν περιέχει υλικά που απαγορεύονται από το SS-00259.
4. RoHS μέγιστη ικανότητα συγκόλλησης 260°C για 3~5 δευτερόλεπτα.
5Σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις συγκόλλησης με επαναπροέλευση υπέρυθρου (IR), εξασφαλίζοντας αντοχή και αξιοπιστία κατά την κατασκευή.
6. Ακολουθεί τις προδιαγραφές IEEE 802.3, εξασφαλίζοντας σταθερή απόδοση σε εφαρμογές δικτύου.
7Το συμπαγές του μέγεθος και το ανθεκτικό σχεδιασμό το καθιστούν κατάλληλο για διάφορα βιομηχανικά και εμπορικά σύγχρονα συστήματα δικτύωσης.
|
Τύπος |
Αντίσταση χαμηλής διέλευσης ισορροπίας 100Ω |
|
Στροφές αναλογία ((± 5%) |
TX/RX = 1CT:1CT |
|
Απώλεια εισαγωγής |
-1,1 dB MIN @ 0,1~125 MHz |
|
Επιστροφή απώλειας |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Συντελεστής απόρριψης κοινής λειτουργίας |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Διασταυρούμενη ομιλία |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
ΟΚΛ |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
ΔΕΠ |
1-2 και 5-6 PIN: 1,0 Ω Max. 7-8 και 11-12 PIN: 1,5 Ω Max. |
| ΥΠΟΘΕΣΗ Πινέλα Επιφανειακή επικάλυψη | Σν Δάχος 5 μm min. |
|
Δοκιμή υποθρόνης |
1500VAC (60s / 10mA) |
| Θερμοκρασία λειτουργίας | 0°C έως +80°C |
| MSL | 2 |
HC-027 Κατανομή Προφίλ επιστροφής ροής:
| Χαρακτηριστικό προφίλ | Συγκρότηση χωρίς μόλυβδο | |
| Μέσος συντελεστής αύξησης (σε TL έως TP) | 3°C / δευτερόλεπτο Max. | |
| Προθέρμανση Θερμοκρασία Min. Μέγιστη θερμοκρασία. Χρόνος (από λεπτό έως μέγιστο) (τ) |
150 °C 200 °C 60-180 δευτερόλεπτα |
|
| Ταμ. έως TL Ποσοστό αύξησης |
3°C / δευτερόλεπτο Max. | |
| Χρόνος που διατηρείται πάνω Θερμοκρασία (TL) Χρόνος (tL) |
217 °C 60-150 δευτερόλεπτα |
|
| Τελευταία θερμοκρασία (Tp) Χρόνος εντός 5 °C της πραγματικής μέγιστης θερμοκρασίας. |
260 +0 / -5 °C 3-5 δευτερόλεπτα |
250 +0 / -5 °C 20 έως 40 δευτερόλεπτα |
| Ράμπα-κάτω | 6°C / δευτερόλεπτο Max. | |
| Χρόνος 25 °C έως μέγιστη θερμοκρασία | 8 λεπτά το πολύ. | |
