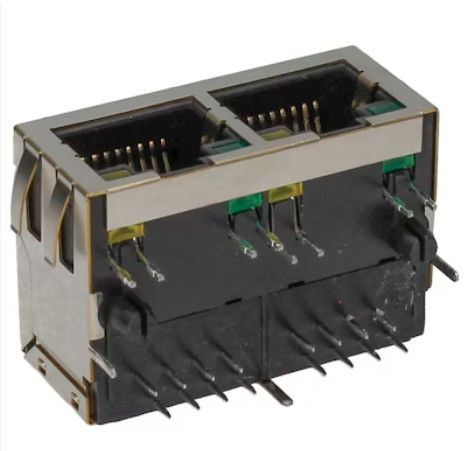

62F-1201YGD2NL 1X2 RJ45 συνδετήρας με 10/100 βάσης-TX μαγνητικός

100Base-Filter 1x2 Tab-Down Jack 62F-1201YGD2NL

Σύνοψη του συνδέσμου 2F-1201YGD2NL RJ45:

Ο 62F-1201YGD2NL είναι ένας σύνδεσμος RJ45 υψηλών επιδόσεων που διαθέτει jack 1x2 με ενσωματωμένα μαγνητικά συστατικά 10/100 Base-TX.Ο σύνδεσμος αυτός είναι σχεδιασμένος για τεχνολογία διάτρησης (THT) και παρέχει αξιόπιστες και ισχυρές συνδέσεις για διάφορες εφαρμογές δικτύωσης.

Χαρακτηριστικά:

Προδιαγραφές συνδέσμου 1X2 RJ45:

1.Φυσικά χαρακτηριστικά:

• Προσανατολισμός: 90°
• Τύπος σύνδεσης: PCB THT (Technology Through-Hole)
• Προστασία: Ναι
• Τύπος κλειδώματος: Κλειδωτή κλειδαριά
• Υψόμετρο: 13,6 mm
• Κατηγορία δικτύου: CAT 5
• Αριθμός λιμένων: 2
• Αριθμός θέσεων/συνδέσεων: 8P8C
• LED: Πράσινο αριστερά, Κίτρινο δεξιά
• Επαφή: 6 μικρο-ιντσών χρυσού στην περιοχή επαφής
• Υλικό στερέωσης: θερμοπλαστικό UL94V-0
• Υλικό επαφής/ασπίδας: κράμα χαλκού
• Επικάλυψη ασπίδας: νικέλιο

2.Ηλεκτρικές προδιαγραφές (σε 25°C):

• Αναλογία στροφών (± 2%): TX=1CT:1CT, RX=1CT:1CT
• Δυνατότητα επαγωγής (100KHz/0,1V @ 8mA): 350μH MIN
• Απώλεια εισαγωγής (dB TYP): -1,2dB (0,3-100MHz)
• Απώλεια επιστροφής (dB TYP):
  • -18dB (1-10MHz)
  • -16 dB (30MHz)
  • -12 dB (60-80MHz)
• Διαπεραστική ακοή (dB TYP):
  • -40 dB (1-10MHz)
  • -35 dB (30-60MHz)
  • -30dB (60-100MHz)
• CMR (dB TYP):
  • -30dB (1-50MHz)
  • -20dB (50-130MHz)
• Υψηλή ισχύς: 1500Vrms MIN
• Θερμοκρασία λειτουργίας: 0°C έως +70°C
• Συμμόρφωση με το RoHS: Ναι

62F-1201YGD2NL Μηχανολογικά:

62F-1201YGD2NL Σχέδια:

Σημειώσεις:

1Ο συνδετήρας αυτός υποστηρίζει διάφορες εφαρμογές, συμπεριλαμβανομένων των SOHO (modems ADSL), LAN-on-Motherboard (LOM), hubs και switches.

2Συμμόρφωση με τις προδιαγραφές IEEE 802.3.

3Κατασκευάστηκε με υλικά υψηλής ποιότητας, συμπεριλαμβανομένου του θερμοπλαστικού UL94V-0, των επαφών από κράμα χαλκού και της επικάλυψης ασπίδας από νικέλιο.

4Η συνιστώμενη θερμοκρασία κορυφής συγκόλλησης κυμάτων είναι 265 °C για 5 δευτερόλεπτα κατ' ανώτατο όριο.
