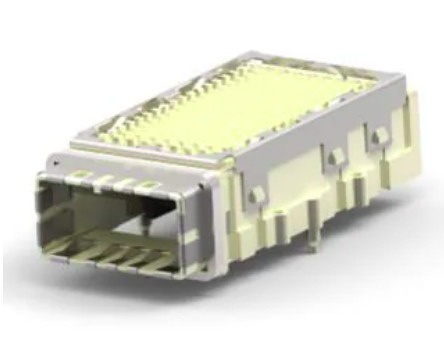

Συγκρότημα δεξαμενών CXP 2149157-1 125Gb/s Max με απορροφητήρα θερμότητας

Βασικά χαρακτηριστικά του 2149157-1 125Gb/s Cage Assembly

• Η τυποποιημένη διεπαφή CXP συμμορφώνεται με το InfiniBand CXP 12x QDR και το IEEE 100 Gbps Ethernet

• Παρέχει 12 κανάλια με ταχύτητες δεδομένων 12,5 Gbps για 150 Gbps συνολικού εύρους ζώνης σε ένα τεμάχιο συνδυασμό

• Ενισχυμένο αποτύπωμα (EF), διπλό αποτύπωμα προσφέρει μειωμένη διασταυρούμενη συζήτηση

• Η προκατασκευασμένη (ενιαία) σύνδεση και η συναρμολόγηση κλουβιάς παρέχουν τοποθέτηση σε ένα βήμα στην πλακέτα

• Σφραγίδες EMI στο άνοιγμα του πλαισίου και ελατήρια EMI για τον περιορισμό του δοχείου

• Τα κλουβιά CXP μπορούν να τοποθετηθούν από κοιλιά σε κοιλιά (μπορούν να τοποθετηθούν και στις δύο πλευρές της σανίδας)

• Η προσφορά περιλαμβάνει πολλαπλές επιλογές απορροφητήρων θερμότητας, σωλήνων φωτός και EMI/πλέκων σκόνης για τις εφαρμογές των πελατών

Τεχνικές προδιαγραφές:

2149157-1 CXP Εφαρμογές σε κλουβιά:

• Κάρτες ελεγκτών και διακομιστές
• Διακόπτες δικτύου
• Δρομολογητές
• Άμεση αποθήκευση
• Δίκτυα αποθήκευσης (SAN)
• Αποθήκευση συνδεδεμένη με δίκτυο (NAS)
• Συσκευές αποθήκευσης

Σημειώσεις:

1. Οι συνδέσεις είναι σχεδιασμένες να λειτουργούν σε θερμοκρασία -40° έως 85° C.
2. Η συναρμολόγηση CXP Receptacle είναι ειδικά διαμορφωμένη για προϊόντα που χρησιμοποιούνται στη βιομηχανία επικοινωνιών.
3. Το περίβλημα των συνδέσμων και τα κοτόπουλα (μέρη που κρατούν τις επαφές των συμμορφούμενων καρφίτσες) είναι χτισμένα θερμοπλαστικά, UL 94-V-0.Όλες οι συμμορφούμενες επαφές καρφίτσες στον συνδετήρα είναι κατασκευασμένες από κράμα χαλκού επιχρισμένο με νικέλιοΤο σκελετό είναι κατασκευασμένο από ψευδάργυρο ψευδάργυρο.
4. Η παρατεταμένη έκθεση σε υπεριώδες φως μπορεί να επιδεινώσει τη χημική σύνθεση του υλικού σύνδεσης.
5. Το σύνολο συνδέσμων πρέπει να παραμένει στο εμπορευματοκιβώτιο μέχρι να είναι έτοιμο για χρήση, ώστε να αποφεύγεται η παραμόρφωση των επαφών των συμμορφούμενων πινών και των κολών τοποθέτησης.Τα σύνολα συνδέσμων πρέπει να χρησιμοποιούνται πρώτα σε, για να αποφευχθεί η μόλυνση της αποθήκευσης που θα μπορούσε να επηρεάσει αρνητικά την απόδοση.
