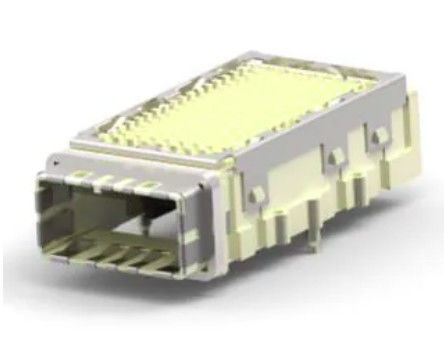

2149157-1 CXP Συγκρότημα δοχείου 125Gb/s Max με απορροφητήρα

Ανακαλύψτε το κιτ 2149157-1 CXP RCPT με ψύκτρα, μια σφραγισμένη διάταξη υποδοχής CXP 84 θέσεων με τερματισμό μέσω οπής τύπου press-fit, ρυθμό δεδομένων 125 Gb/s και συγκράτηση EMI για εφαρμογές σήματος υψηλής απόδοσης.

Βασικά Χαρακτηριστικά της Διάταξης Κλωβού 2149157-1 125Gb/s

• Διάταξη υποδοχής CXP με ενσωματωμένη ψύκτρα
• 84 θέσεων, μονής θύρας, διαμόρφωση 1 x 1
• Υποστηρίζει ρυθμούς δεδομένων έως 125 Gb/s
• Σφραγισμένη κατασκευή για βελτιωμένη προστασία
• Συγκράτηση EMI με ελαστομερές παρέμβυσμα
• Τερματισμός μέσω οπής τύπου press-fit για ασφαλή σύνδεση στην πλακέτα PCB
• Σχεδιασμός τυπικού προφίλ με ύψος 14,37 mm
• Υλικό περιβλήματος με πιστοποίηση UL 94V-0
• Συσκευασία σε δίσκο για ευκολία παραγωγής

Τεχνικές Προδιαγραφές:

Υλικά & Μηχανικές Προδιαγραφές

• Επιμετάλλωση Κύριου Προϊόντος: Κασσίτερος πάνω από Νικέλιο
• Υλικό Κλωβού: Επιμετάλλωση Κασσίτερος πάνω από Νικέλιο
• Υλικό Περιβλήματος: Υγρό Κρυσταλλικό Πολυμερές (LCP) με Πιστοποίηση UL 94-V-0
• Κέντρο (Βήμα): 0,8 mm [0,03 in]
• Προτεινόμενο Πάχος PCB: 1,57 mm [0,062 in]
• Εφαρμογή Κυκλώματος: Σήμα

Εφαρμογές Κλωβού CXP 2149157-1:

• Κάρτες Ελεγκτών και Διακομιστές
• Διακόπτες Δικτύου
• Δρομολογητές
• Άμεση Συνδεδεμένη Αποθήκευση (DAS)
• Δίκτυα Συνδεδεμένης Αποθήκευσης (SAN)
• Συνδεδεμένη Δικτυακά Αποθήκευση (NAS)
• Συσκευές Αποθήκευσης

Σημειώσεις:

1. Οι σύνδεσμοι έχουν σχεδιαστεί για να λειτουργούν σε εύρος θερμοκρασιών από -40° έως 85°C [-40° έως 185°F].
2. Η Διάταξη Υποδοχής CXP έχει διαμορφωθεί ειδικά για προϊόντα που χρησιμοποιούνται στη βιομηχανία επικοινωνιών. ΔΕΝ πρέπει να χρησιμοποιείται για εφαρμογές PCI (Peripheral Component Interconnect).
3. Το περίβλημα του συνδέσμου και τα τσιπλέτ (τα μέρη που συγκρατούν τις επαφές με ελαστική ακίδα) είναι θερμοπλαστικά χυτευμένα, UL 94-V-0. Όλες οι επαφές με ελαστική ακίδα στον σύνδεσμο είναι κατασκευασμένες από κράμα χαλκού με υποεπιμετάλλωση νικελίου· επιμεταλλωμένες με κασσίτερο στα άκρα και επιμεταλλωμένες με χρυσό ή ισοδύναμο χρυσού στην περιοχή διεπαφής. Η διάταξη του περιβλήματος είναι κατασκευασμένη από χυτό ψευδάργυρο. Το πώμα σκόνης είναι κατασκευασμένο από χυτό ψευδάργυρο.
4. Η παρατεταμένη έκθεση σε υπεριώδες φως μπορεί να υποβαθμίσει τη χημική σύνθεση που χρησιμοποιείται στο υλικό του συνδέσμου.
5. Η διάταξη του συνδέσμου πρέπει να παραμένει στο κουτί αποστολής μέχρι να είναι έτοιμη για χρήση, για να αποφευχθεί παραμόρφωση στις επαφές με ελαστική ακίδα και στους πείρους στήριξης. Οι διατάξεις των συνδέσμων πρέπει να χρησιμοποιούνται με τη μέθοδο πρώτης εισόδου, πρώτης εξόδου (FIFO) για να αποφευχθεί μόλυνση κατά την αποθήκευση που θα μπορούσε να επηρεάσει αρνητικά την απόδοση.

​

Συχνές Ερωτήσεις Σχετικά με τον Κλωβό CXP 2149157-1

1. Για Τι Χρησιμοποιείται το 2149157-1;

Το 2149157-1 χρησιμοποιείται ως διάταξη υποδοχής CXP για εφαρμογές διασύνδεσης σημάτων υψηλής ταχύτητας σε εξοπλισμό δικτύωσης και επικοινωνιών.

2. Περιλαμβάνει το 2149157-1 Ψύκτρα;

Ναι. Το εξάρτημα συνοδεύεται από ψύκτρα, η οποία υποστηρίζει τη θερμική διαχείριση σε απαιτητικά περιβάλλοντα λειτουργίας.

3. Είναι το 2149157-1 Σφραγισμένος Σύνδεσμος;

Ναι. Αυτή η διάταξη υποδοχής είναι σφραγισμένη, γεγονός που βοηθά στη βελτίωση της προστασίας και της αξιοπιστίας του συστήματος.

4. Ποιος Είναι ο Ρυθμός Δεδομένων του 2149157-1;

Ο μέγιστος ρυθμός δεδομένων είναι 125 Gb/s.

5. Τι Τύπο Τερματισμού PCB Χρησιμοποιεί;

Χρησιμοποιεί τερματισμό μέσω οπής τύπου press-fit για ασφαλή σύνδεση στην PCB.
