Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP5014NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$0.8
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Αριθμός μέρους: |
LP5014NL |
Συμβατά εμπορικά σήματα: |
Wurth |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
διπλός |
Πύργος: |
Μη |
Τύπος τοποθέτησης: |
SMT |
Αναλογία στροφών: |
1: 1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40 ° C έως +85 ° C |
Αριθμός μέρους: |
LP5014NL |
Συμβατά εμπορικά σήματα: |
Wurth |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
διπλός |
Πύργος: |
Μη |
Τύπος τοποθέτησης: |
SMT |
Αναλογία στροφών: |
1: 1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40 ° C έως +85 ° C |

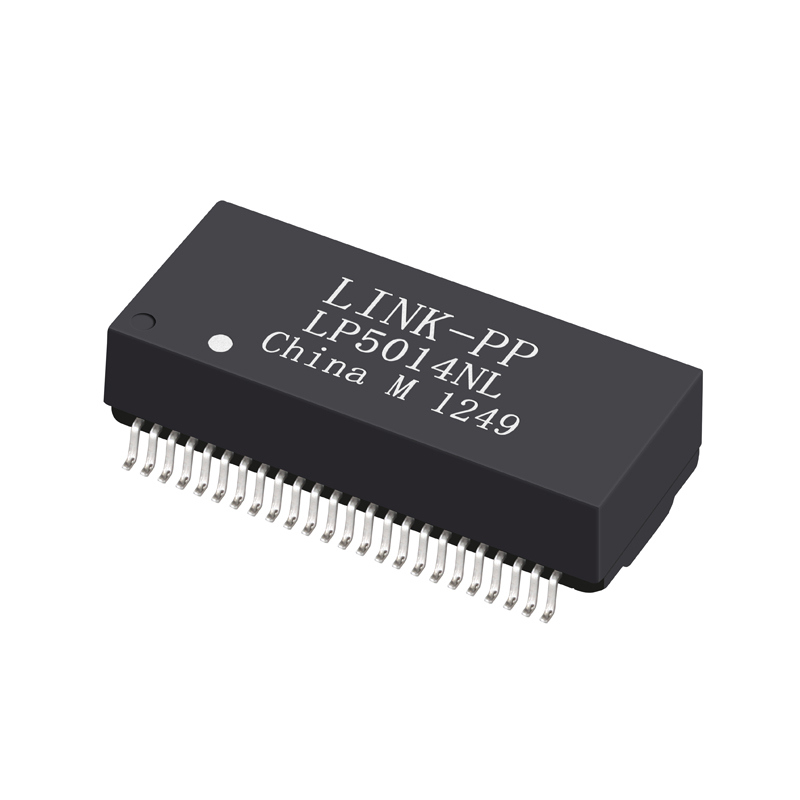

Το LP5014NL από την LINK-PP είναι ένα μετασχηματιστής απομόνωσης Gigabit Ethernet διπλής θύρας σχεδιασμένο για εφαρμογές LAN 10/100/1000Base-T.
Παρέχει εξαιρετική ακεραιότητα σήματος, υψηλή απομόνωση και ισχυρή απόδοση καταστολής EMI — ιδανικό για κάρτες διασύνδεσης δικτύου, διακόπτες, δρομολογητές και βιομηχανικά συστήματα Ethernet.
| Παράμετρος | Λεπτομέρειες |
|---|---|
| Αριθμός Μέρους | LP5014NL |
| Κατασκευαστής | LINK-PP |
| Περιγραφή | Μετασχηματιστής Ethernet Dual Port 1000BASE-T, Αναλογία Στροφών 1:1, Πακέτο SMT |
| Σειρά | XFMR 1000BASE-T Dual Port 1:1 SMT |
| Τύπος Μετασχηματιστή | Μετασχηματιστής Απομόνωσης και Διασύνδεσης Δεδομένων |
| Εφαρμογή | 10/100/1000Base-T Ethernet (Non-PoE) |
| Αναλογία Στροφών (TX / RX) | 1CT : 1CT |
| Κατασκευή | Ανοιχτό Πλαίσιο |
| Πυρήνες ανά Θύρα | 16 |
| Τύπος Τοποθέτησης | Επιφανειακή Συναρμολόγηση (SMT) |
| Διαστάσεις (Μ × Π × Υ) | 28,00 mm × 16,20 mm × 7,00 mm |
| Θερμοκρασία Λειτουργίας | –40 °C έως +85 °C |
| Ύψος Πακέτου (inch/mm) | 0,276" / 7,00 mm |
| Μήκος Πακέτου (inch/mm) | 1,102" / 28,00 mm |
| Πλάτος Πακέτου (inch/mm) | 0,638" / 16,20 mm |
| Ταχύτητα | 1000BASE-T |
| Αριθμός Θυρών | Διπλή |
| Αυτόματη Ανίχνευση Πολικότητας | Υποστηρίζεται (Auto-MDI/MDIX) |
| Συμμόρφωση RoHS / REACH | Ναι |
| Τάση Απομόνωσης | 1500 Vrms (min) |
| Τιμή Μονάδας | Επικοινωνήστε με την LINK-PP Sales για προσφορά |
| Τυπικές Περιπτώσεις Χρήσης | Διακόπτες Ethernet, NIC, Δρομολογητές, Μετατροπείς Μέσων, Πύλες |
| Παράμετρος | Τυπική Προδιαγραφή |
|---|---|
| Απώλεια Εισαγωγής | 1–100 MHz: ≤ 1,0 dB (max) |
| Απώλεια Επιστροφής (min) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| Διασταύρωση (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Τάση Απομόνωσης | ≥ 1500 Vrms |
| Θερμοκρασία Λειτουργίας | –40 °C ~ +85 °C |
