LP1188NL ενιαία ΚΑΡΦΊΤΣΑ 10/100Base-τ 16 μετασχηματιστών SMT απομόνωσης Ethernet λιμένων

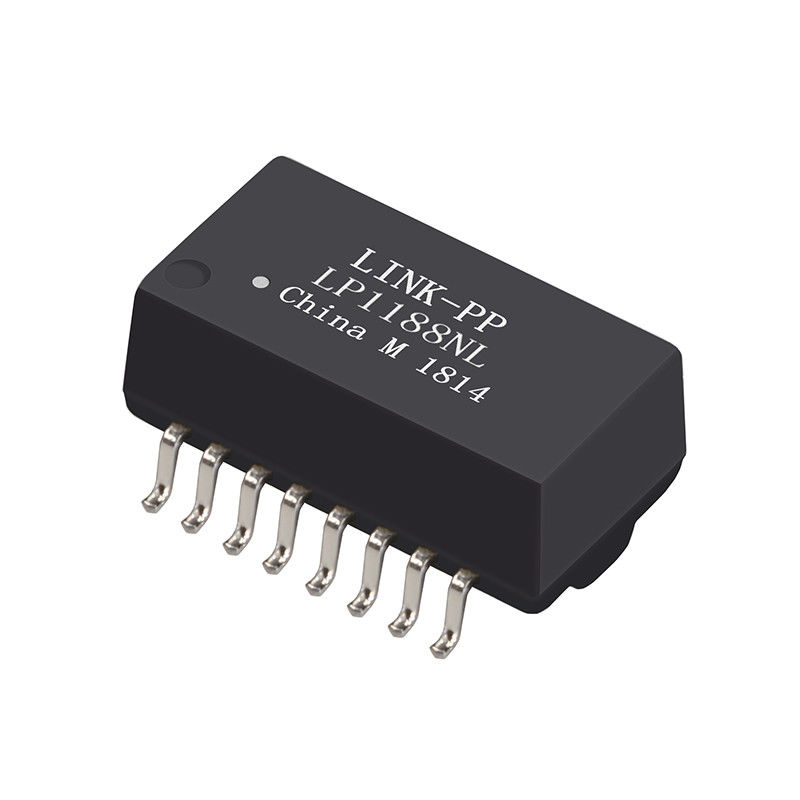

Επισκόπηση της μονάδας μετασχηματιστή απομόνωσης Ethernet SMD μονής θύρας LP1188NL


Η LP1188NL είναι μια μονάδα μαγνητικών στοιχείων Ethernet μονής θύρας υψηλής απόδοσης, σχεδιασμένη για να υποστηρίζει δικτυακές ταχύτητες δεδομένων 10/100 Base-T . Στεγασμένη σε μια συμπαγή μονάδα 16 ακίδων επιφανειακής στήριξης (SMD), προσφέρει γαλβανική απομόνωση, προσαρμογή σύνθετης αντίστασης και λειτουργικότητα ακεραιότητας σήματος μεταξύ ενός Ethernet PHY και της διεπαφής συνεστραμμένου ζεύγους καλωδίου. Έχει σχεδιαστεί για αξιοπιστία σε ενσωματωμένες, βιομηχανικές και καταναλωτικές εφαρμογές Ethernet.


Βασικά Χαρακτηριστικά

• Υποστηρίζει ταχύτητες δικτύου 10 Base-T και 100 Base-TX.
• Διαμόρφωση μονής θύρας (1x10/100), αποτύπωμα SMD 16 ακίδων.
• Λόγος σπειρών: 1CT : 1CT (και στις πλευρές μετάδοσης και λήψης) για βελτιστοποιημένη σύζευξη.
• Εύρος θερμοκρασίας λειτουργίας: –40 °C έως +85 °C για ευρεία περιβαλλοντική αντοχή.
• Βαθμολογία Hi-Pot (απομόνωσης) συνήθως 1500 Vrms (ελάχιστο) για ασφάλεια εξοπλισμού & μόνωση.
• Συμμορφώνεται με τα πρότυπα IEEE 802.3 (10/100 Base-T), πιστοποιημένο κατά RoHS, REACH, UL, ISO9001/14001 (μέσω κατασκευής LINK-PP).
• Σχεδιασμός μαγνητικών στοιχείων ανοιχτού πλαισίου υψηλής απόδοσης, βελτιστοποιημένος για καταστολή EMI, συμπαγή διάταξη πλακέτας και συμβατότητα με αναρροή SMT.

Ηλεκτρικές Προδιαγραφές @25°C

Σκέψεις Σχεδιασμού & Επιλογής

• Επιβεβαιώστε την απαίτηση ταχύτητας δικτύου: Εάν το σύστημά σας απαιτεί Gigabit (1000 Base-T) ή υψηλότερη, επιλέξτε ανάλογα. Η LP1188NL είναι βελτιστοποιημένη για 10/100 Base-T.
• Διασφαλίστε ότι η διάταξη της πλακέτας PCB φιλοξενεί την τοποθέτηση του μετασχηματιστή κοντά στο PHY ή στη διαδρομή μαγνητικών στοιχείων RJ45 για καλύτερη ακεραιότητα σήματος.
• Εξετάστε την ονομαστική τάση απομόνωσης σε σχέση με το περιβάλλον ασφάλειας/κανονισμών του συστήματος.
• Επαληθεύστε την καταλληλότητα του προφίλ αναρροής (SMT) και το μέγιστο ύψος εξαρτήματος, λαμβάνοντας υπόψη τους περιορισμούς του περιβλήματος.
• Εάν απαιτείται δυνατότητα PoE (Power-over-Ethernet), διασφαλίστε ότι τα μαγνητικά στοιχεία και η διεπαφή RJ45 έχουν την κατάλληλη ονομαστική τιμή (η LP1188NL είναι για NON-PoE).

Αριθμός Μέρους Σχετικών Μαγνητικών Μονάδων:

Γιατί να επιλέξετε LINK-PP;

Ποιότητα & Αξιοπιστία

Η LINK-PP είναι παγκόσμιος ηγέτης στο σχεδιασμό και την κατασκευή ολοκληρωμένων συνδετήρων RJ45 και διακριτών μαγνητικών μετασχηματιστών.

Τηρούμε τα υψηλότερα πρότυπα παραγωγής, ακολουθώντας τις αυστηρές οδηγίες ποιότητας που καθιερώθηκαν αρχικά από την Tyco Electronics. Όλοι οι προμηθευτές πρώτων υλών επιλέγονται προσεκτικά και εγκρίνονται σύμφωνα με τα πρότυπα της Tyco’s πριν εισέλθουν στη διαδικασία παραγωγής μας.

• Κατασκευασμένο υπό αυστηρό ποιοτικό έλεγχο
• Πιστοποιημένο κατά ISO 9001:2008
• Συμμορφώνεται με UL, REACH και RoHS
• Προμηθευτής OEM για την Tyco Electronics για 9 χρόνια
• Δέσμευση για ενεργές πολιτικές προστασίας του περιβάλλοντος
• 100% δοκιμή μονάδας — κάθε μονάδα δοκιμάζεται, όχι μόνο δείγματα
