Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO9001,SGS,UL,CE,REACH
Αριθμό μοντέλου: HFJ11-RP26E-L12RL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: συσκευασία: 60 PC σε 1 δίσκο, δίσκος 22 σε 1 χαρτοκιβώτιο, που είναι 37*30*30 εκατ., 10 ΚΛ (1320 PC)
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
αριθμός μερών: |
HFJ11-RP26E-L12RL |
Προδιαγραφή: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-τ Rj45 |
Αρχικό Munafactuer: |
Σύνδεση-PP |
Εφαρμογή προγράμματος: |
σχέδιο πινάκων PCB |
αριθμός μερών: |
HFJ11-RP26E-L12RL |
Προδιαγραφή: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-τ Rj45 |
Αρχικό Munafactuer: |
Σύνδεση-PP |
Εφαρμογή προγράμματος: |
σχέδιο πινάκων PCB |

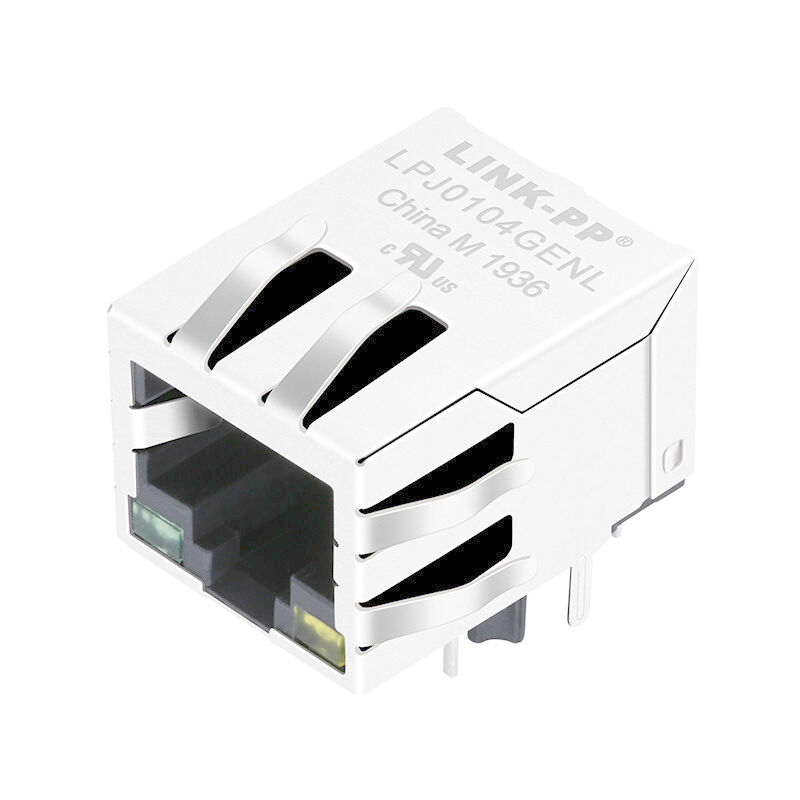

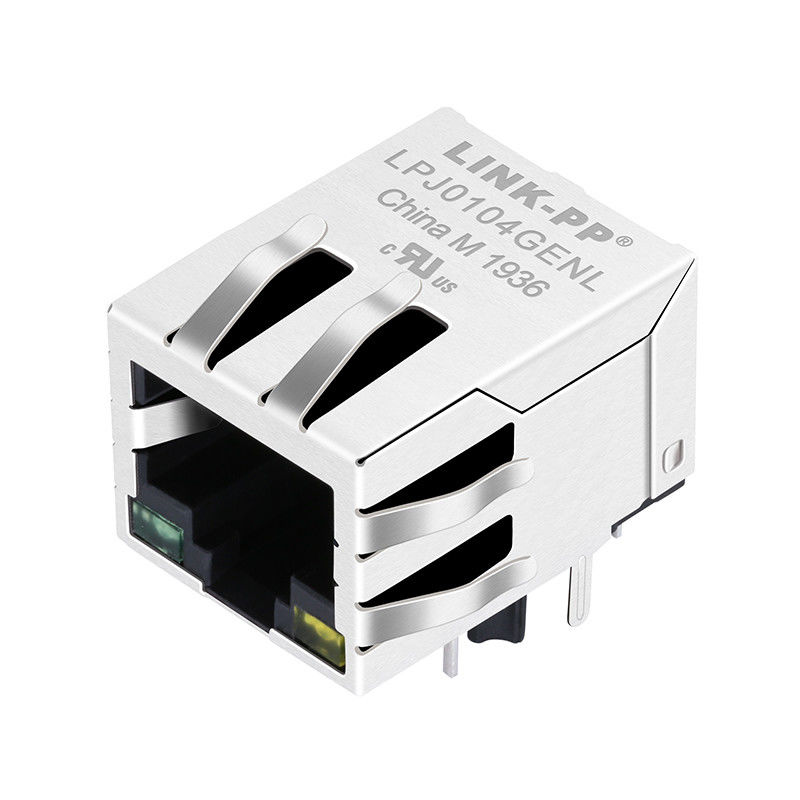

Ο ενιαίος συνδετήρας λιμένων RJ45 με το 10/100 βάση-τ ενσωμάτωσε Magnetics & το σημείο εισόδου, των πράσινων/κίτρινων οδηγήσεων, ετικέττα κάτω, RoHS | |
Σύνδεση-PP αριθμός μερών | LPJ0104GENL |
Αριθμός μερών φωτοστεφάνου | HFJ11-RP26E-L12RL |
Εφαρμογή-τοπικό LAN | ETHERNET (σημείο εισόδου) |
AutomDX | ΝΑΙ |
Κύκλωμα ΒΣΤ | ΝΑΙ |
Διαμόρφωση RX | Τ, Γ |
Διαμόρφωση TX | Τ, Γ |
Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
Πυρήνες ανά λιμένα | 4 |
Δίοδοι | ΚΑΜΙΑ ΔΙΟΔΟΣ |
Επιλογή οδηγήσεων | GREEN/YELLOW |
Σύρτης | ΕΤΙΚΕΤΤΑ ΚΑΤΩ |
Αριθμός λιμένων | 1X1 |
PCB | FR4 |
Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
PCB που διατηρεί τη θέση | ΘΈΣΗ Τ |
Ύψος συσκευασίας (ίντσες) | 0,531 |
Ύψος συσκευασίας (χιλ.) | 13.50 |
Μήκος συσκευασίας (ίντσες) | 0,839 |
Μήκος συσκευασίας (χιλ.) | 21.30 |
Πλάτος συσκευασίας (ίντσες) | 0,626 |
Πλάτος συσκευασίας (χιλ.) | 15.90 |
Τύπος καρφιτσών | ΎΛΗ ΣΥΓΚΟΛΛΉΣΕΩΣ THT |
RoHS υποχωρητικό | Ναι-RoHS-5 ΜΕ το ΜΟΛΥΒΔΟ στην ΑΠΑΛΛΑΓΗ ΥΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ |
Αναζήτηση | ΝΑΙ |
Ετικέττες της EMI ασπίδων | ΜΕ |
Ταχύτητα | 10/100 βάση-τ |
Θερμοκρασία | 0 σε 70℃ |
Αναλογία RX στροφών | 1CT: 1CT |
Αναλογία TX στροφών | 1CT: 1CT |
HFJ11-RP26E-L12RL CCTV συνδετήρων LPJ0104GENL 10/100Base-τ FastJack σημείου εισόδου RJ45
Γενικές απαιτήσεις
1 προσόντα:
Οι συνδετήρες που εφοδιάζονται κάτω από αυτήν την προδιαγραφή θα είναι σε θέση τη δοκιμή προσόντων
απαιτήσεις συγκεκριμέές εν τω παρόντι.
2 υλικό:
2.1 πλαστικές κατοικίες: UL94V-0
2.2 επαφές: Κράμα χαλκού
2.3 ασπίδα: Κράμα χαλκού
3 τελειώστε:
3.1 επαφές: Χρυσός που καλύπτεται επιλεκτικά
3.2 επαφές: Νικέλινος παντού
3.3 σχέδιο πελατών αναφοράς για τις ουρές ύλης συγκολλήσεως επαφών
3.4 ασπίδα: Κασσίτερος ή νικέλινος παντού
4 σχέδιο και κατασκευή:
Οι συνδετήρες θα είναι του σχεδίου, της κατασκευής και των φυσικών διαστάσεων όπως διευκρινίζονται
εφαρμόσιμο σχέδιο και TIA 1096 προϊόντων. Σε περίπτωση σύγκρουσης μεταξύ αυτής της προδιαγραφής και
τα σχέδια προϊόντων, τα σχέδια θα πάρουν την προτεραιότητα. χρυσός 50 minch (1,27 χιλ.) που καλύπτεται
συνδετήρες υποχωρητικοί με τη TIA 1096 προδιαγραφές.
5 εξέταση του προϊόντος:
Οι συνδετήρες θα συναντήσουν όλες τις διευκρινισμένες διαστάσεις των σχεδίων προϊόντων και της εσωτερικής εργασίας
πρότυπα. Δεν θα υπάρξουν κανένα στοιχείο του ραγίσματος, να πελεκήσουν, της μόλυνσης ή των χαλαρών μερών όταν
επιθεωρημένος, χωρίς ενίσχυση, στο αβοήθητο μάτι.
6 εκτιμήσεις:
6.1 ρεύμα: 1,5 αμπέρ μεγίστου σε 25°C
6.2 τάση: 150 μέγιστο VAC
7 ελάχιστος αριθμός διαδικασιών ζευγαρώματος/Unmating:
7.1 επίπεδο απόδοσης 1: 750 κύκλοι
7.2 επίπεδο απόδοσης 2: 2500 κύκλοι
8 ελάχιστος αριθμός επαν-λήξεων καλωδίων:
8.1 αναφερθείτε στα σχέδια εφαρμογής
Κύριος πελάτης
Σχέδιο για το Tj, Intel, Samsung, τρηματώδης σκώληκας, Jabil, Flextronics, κυπαρίσσι, Freescale, EKF .......
Εφαρμογές για τον τελικό χρήστη
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
Ανταγωνιστικό πλεονέκτημα
18 έτη εμπειρίας παραγωγής,
2600 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
Εφαρμογή EMS
Ενσωματωμένη εύκαμπτη συνέλευση PCB Άκαμπτος-εύκαμπτη συνέλευση PCB Μικροηλεκτρονικό, τσιπ κτυπήματος Μικροηλεκτρονικός, τσιπ εν πλω Οπτικοηλεκτρονική συνέλευση RF/ασύρματη συνέλευση Μέσω της συνέλευσης τρυπών Η επιφάνεια τοποθετεί τη συνέλευση Συνέλευση συστημάτων Τυπωμένη συνέλευση πινάκων κυκλωμάτων
HFJ22-2441E | LPJ0011AANL | HFJ11-1G01E | HFJ11-1075E-L21RL |
HFJ22-2431E | LPJ0011ABNL | HFJ11-1G02E | HFJ11-1075E-L12RL |
HFJ22-2439E | LPJ0011ACNL | HFJ12-1G01E | HFJ11-1075E-L11RL |
HFJ24-2250E | LPJ0011BBNL | HFJ12-1G02E | HFJ14-1G40ERL |
LPJ0012CNL | LPJ0011CNL | HFJ14-1G01E | LPJ0012GENL |
LPJ0012G7NL | LPJ0011DNL | HFJ14-1G02E | LPJ0012NDNL |
LPJ0012GDNL | LPJ0011EBNL | HFJ11-1041ERL | LPJ0013ABNL |
HFJ24-2239E | LPJ0011FBNL | LPJ0013DNL | LPJ0013AHNL |
HFJ24-2450E | LPJ0011G4NL | LPJ0013FBNL | LPJ0013BBNL |
HFJ24-2420E | LPJ0011GBNL | LPJ0013GENL | LPJ0013BHNL |
HFJ24-2441E | LPJ0011GDNL | LPJ0014A55NL | LPJ0013CNL |
HFJ24-2431E | LPJ0011GENL | LPJ0014BBNL | LPJ0022FBNL |
HFJ24-2439E | LPJ0011GFNL | LPJ0014CNL | LPJ0025AANL |
HFJ11-1G40ERL | LPJ0011HBNL | LPJ0014DNL | LPJ0025ABNL |
HFJ11-1G41ERL | LPJ0011HENL | LPJ0017CNL | LPJ0025AGNL |
HFJ12-1G40ERL | LPJ0012A73NL | LPJ0017FENL | LPJ0022BANL |
