7499010211A THT 100BASE-TX RJ45 Γυναικείο σύνδεσμο LPJ0011BBNL

7499010211A RJ45 Magjack Επισκόπηση:

Το Wurth 7499010211A είναι ένας σύνδεσμος RJ45 μονής θύρας (1x1) με ενσωματωμένα μαγνητικά, σχεδιασμένος για εφαρμογές 100BASE-TX. Διαθέτει μηχανισμό ασφάλισης με την γλωττίδα προς τα κάτω, πράσινο-κίτρινα LED για ένδειξη κατάστασης και διάτρητη (THT) στήριξη για ασφαλή προσάρτηση στην πλακέτα PCB.

Βασικές Προδιαγραφές:

7499010211A Ηλεκτρικές Ιδιότητες


Μηχανικές Προδιαγραφές

7499010211A Φύλλο Δεδομένων - Σχηματικό

7499010211A THT RJ45 Βασικά Χαρακτηριστικά

• Ενσωματωμένα LAN μαγνητικά (μετασχηματιστής + πηνίο κοινού τρόπου)
• Υποστηρίζει δίκτυα Ethernet 10/100Base-T
• Σύνδεσμος RJ45 8P8C μονής θύρας
• Θωρακισμένη σχεδίαση για καταστολή EMI
• Διπλοί δείκτες LED (Πράσινο / Κίτρινο) για κατάσταση σύνδεσης και δραστηριότητας
• Δυνατότητα Auto-MDIX για αυτόματη ανίχνευση διασταυρούμενου καλωδίου
• Στήριξη PCB ορθής γωνίας για συμπαγείς διατάξεις πλακέτας
• Δομή οδηγού πλακέτας για σταθερή τοποθέτηση PCB

Σημειώσεις Συνθηκών Αποθήκευσης:

• Δεν συνιστάται η αποθήκευση συνδέσμων LINK-PP RJ45 για μεγαλύτερο χρονικό διάστημα από 12 μήνες. Μεταξύ άλλων επιπτώσεων, οι ακροδέκτες μπορεί να επηρεαστούν και να υποβαθμιστούν, με αποτέλεσμα κακή συγκολλησιμότητα. Επομένως, όλα τα προϊόντα πρέπει να χρησιμοποιούνται εντός 12 μηνών από την ημερομηνία αποστολής.

• Μην εκθέτετε τις μονάδες σε άμεσο ηλιακό φως.

• Οι συνθήκες αποθήκευσης που καθορίζονται στην αρχική συσκευασία ισχύουν για τον χρόνο αποθήκευσης των εξαρτημάτων και όχι για τον χρόνο μεταφοράς.

Συχνές Ερωτήσεις Σχετικά με τον Σύνδεσμο RJ45 7499010211A

1. Τι είναι το 7499010211A;

Το Würth Elektronik 7499010211A είναι ένας σύνδεσμος RJ45 μονής θύρας με ενσωματωμένα μαγνητικά σχεδιασμένος για δίκτυα Ethernet 10/100Base-T.

Ενσωματώνει τον μετασχηματιστή Ethernet και το πηνίο κοινού τρόπου μέσα στον σύνδεσμο, μειώνοντας τον χώρο στην PCB και απλοποιώντας τον σχεδιασμό του κυκλώματος.

2. Ποια ταχύτητα Ethernet υποστηρίζει το 7499010211A;

Το 7499010211A υποστηρίζει Ethernet 10 Mbps και 100 Mbps (10/100Base-T).

Συμμορφώνεται με τα πρότυπα IEEE 802.3u Fast Ethernet, καθιστώντας το κατάλληλο για δρομολογητές, μεταγωγείς και ενσωματωμένο εξοπλισμό δικτύωσης.

3. Περιλαμβάνει το 7499010211A ενσωματωμένα μαγνητικά;

Ναι. Ο σύνδεσμος περιλαμβάνει:

• Απομόνωση Ethernet μετασχηματιστές
• Πηνία κοινού τρόπου
• Κύκλωμα υποστήριξης Auto-MDIX

Αυτά τα ενσωματωμένα μαγνητικά βελτιώνουν την ακεραιότητα του σήματος και μειώνουν την ηλεκτρομαγνητική παρεμβολή (EMI).

4. Τι ενδείξεις LED περιλαμβάνονται;

Το 7499010211A περιλαμβάνει δύο ενσωματωμένα LED:

• Πράσινο LED – συνήθως υποδεικνύει την κατάσταση σύνδεσης
• Κίτρινο LED – συνήθως υποδεικνύει τη δραστηριότητα του δικτύου

Τα LED είναι τοποθετημένα αριστερά και δεξιά της θύρας για εύκολη παρακολούθηση της κατάστασης.

5. Τι τύπο στήριξης χρησιμοποιεί το 7499010211A;

Αυτός ο σύνδεσμος χρησιμοποιεί διάτρητη στήριξη PCB με προσανατολισμό ορθής γωνίας (90°).

Αυτός ο σχεδιασμός παρέχει:

• ισχυρή μηχανική σταθερότητα
• αξιόπιστες συνδέσεις συγκόλλησης
• εύκολη ενσωμάτωση σε διατάξεις PCB Ethernet.

6. Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το τυπικό εύρος θερμοκρασίας λειτουργίας του 7499010211A είναι: 0°C έως +70°C

Αυτό το καθιστά κατάλληλο για τυπικό εμπορικό εξοπλισμό δικτύωσης.

7. Ποιες εφαρμογές χρησιμοποιούν συνήθως το 7499010211A;

Τυπικές εφαρμογές περιλαμβάνουν:

• Δρομολογητές Ethernet
• δρομολογητές και πύλες
• ενσωματωμένοι υπολογιστές
• κάρτες διεπαφής δικτύου (NIC)
• βιομηχανικοί ελεγκτές
• συσκευές επικοινωνίας IoT.

8. Υπάρχει συμβατή εναλλακτική λύση για το 7499010211A;

Ναι. Υπάρχουν διαθέσιμες συμβατές εναλλακτικές λύσεις RJ45 MagJack από άλλους κατασκευαστές, συμπεριλαμβανομένων μοντέλων σχεδιασμένων με την ίδια:

• Διαμόρφωση θύρας 1x1
• Υποστήριξη 10/100Base-T
• Ενδείξεις LED Πράσινο/Κίτρινο
• Προσανατολισμός γλωττίδας προς τα κάτω

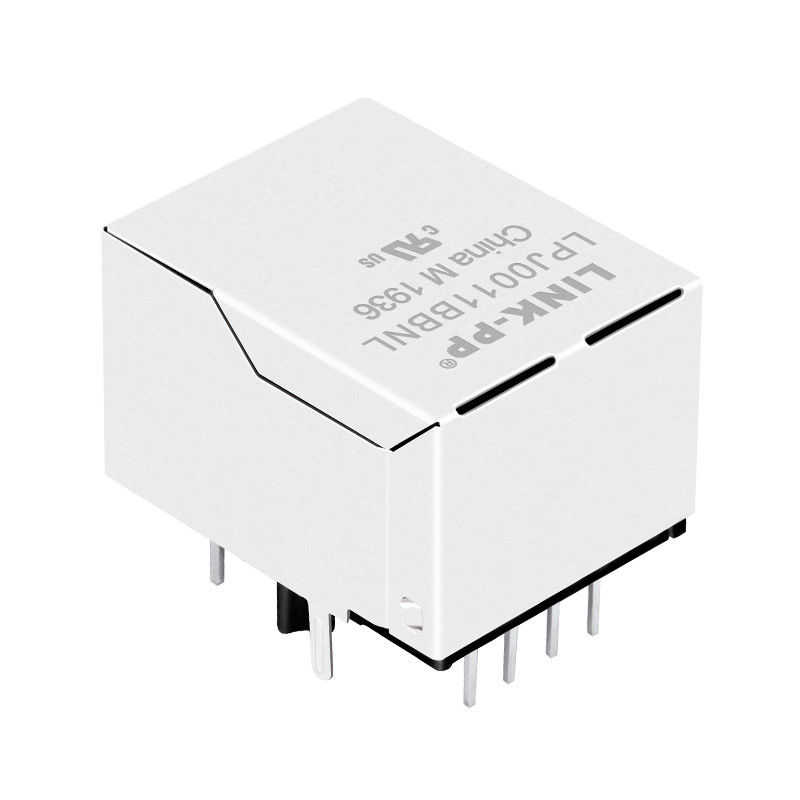

Για παράδειγμα, το LINK-PP LPJ0011BBNL έχει σχεδιαστεί ως συμβατό υποκατάστατο του 7499010211A σε πολλά σχέδια Ethernet.
