Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 7498011122
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 72 τμχ, 576 τμχ
Τιμή: Supportive & Discounted
Συσκευασία λεπτομέρειες: δίσκος= 72 τεμ, χαρτοκιβώτιο = 576 τεμ
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/Month
Αριθμός ανταλλακτικού: |
7498011122 |
Σειρά: |
WE-RJ45 LAN |
Σταυρός & φύλλο δεδομένων: |
LPJ19911ADNL |
Πακέτο: |
Επιφανειακή βάση (SMT) |
Εφαρμογές: |
10/100Base-T |
hipot δοκιμή: |
2250 VDC 1 λεπτό. |
Βιομηχανική σειρά θερμοκρασίας: |
-40 °C έως +85 °C |
Δωρεάν Δείγματα: |
διαθέσιμος |
Αριθμός ανταλλακτικού: |
7498011122 |
Σειρά: |
WE-RJ45 LAN |
Σταυρός & φύλλο δεδομένων: |
LPJ19911ADNL |
Πακέτο: |
Επιφανειακή βάση (SMT) |
Εφαρμογές: |
10/100Base-T |
hipot δοκιμή: |
2250 VDC 1 λεπτό. |
Βιομηχανική σειρά θερμοκρασίας: |
-40 °C έως +85 °C |
Δωρεάν Δείγματα: |
διαθέσιμος |

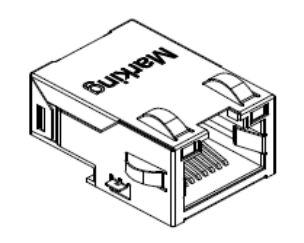

7498011122 (WE-RJ45LAN): Υποδοχή RJ45 SMT 1-port 10/100BASE-T με ενσωματωμένο μετασχηματιστή LAN, 350µH OCL, Auto-MDIX, −40 έως +85°C.
Το 7498011122 (WE-RJ45LAN) είναι ένας σύνδεσμος RJ45 1-port, επιφανειακής στήριξης 10/100BASE-T RJ45 με ενσωματωμένο μετασχηματιστή LAN (μαγνητικό + σύνδεσμος). Είναι ικανό για Auto-MDIX, βελτιστοποιημένο για συναρμολόγηση SMT/reflow, βαθμολογημένο για βιομηχανικές θερμοκρασίες και κατασκευασμένο με μαγνητικά φερρίτη και στιβαρή θωράκιση για αξιόπιστους συνδέσμους Ethernet σε ενσωματωμένες, βιομηχανικές και επικοινωνιακές πλακέτες.
|
Αριθμός εξαρτήματος |
Κατασκευαστής Αριθμός εξαρτήματος |
Κατασκευαστής |
Περιγραφή |
|
7498011122 (παραλλαγές: 7498011122AR / 7498011122R, ελέγξτε το επίθημα) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
Θύρες |
Θερμοκρασία λειτουργίας |
Εφαρμογές |
Συναρμολόγηση |
|
1X1 |
-40 °C έως +85 °C |
10/100BASE-T (IEEE 802.3u), ικανό για Auto-MDIX. |
SMT / Άκρη πλακέτας (ορθή γωνία) |
|
|
|||
|
Προσανατολισμός |
Τερματισμός |
Χρώμα LED |
Θωράκιση |
|
Γωνία 180° (Δεξιά) |
Συγκόλληση |
Y/G |
Θωρακισμένο |
|
Βασικά χαρακτηριστικά
|
|||
Ηλεκτρικές προδιαγραφές
(συνθήκες δοκιμής: HP/Agilent 4395A, 25 °C, υγρασία ~33%)
| Παράμετρος | Τιμή | Σημειώσεις / Συνθήκες δοκιμής |
|---|---|---|
| Επαγωγικότητα ανοιχτού κυκλώματος (OCL) | 350 µH min. | 100 kHz / 100 mV @ 8 mA DC bias. |
| Λόγος στροφών | 1:1 (Tx) / 1:1 (Rx) ±2% | 100 kHz / 100 mV. |
| Απώλεια εισαγωγής (IL) | ≤ −1.0 dB | 1–100 MHz (max). |
| Απώλεια επιστροφής (RL) | ≥ −18 dB (1–30 MHz) ≥ −14 dB (30–60 MHz) ≥ −12 dB (60–80 MHz) ≥ −10 dB (80–100 MHz) | Ζώνες συχνοτήτων ανά φύλλο δεδομένων. |
| Απόρριψη κοινού τρόπου (CMR) | ≥ −40 dB (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–100 MHz) | Το υψηλό CMR βοηθά στην απόδοση EMI. |
| Διασταυρούμενη ομιλία (CT) | ≤ −35 dB (1–100 MHz) | Τυπική απόδοση magjack για 10/100BASE-T. |
| Διηλεκτρικό / Hipot | 2250 VDC / 1 λεπτό (δοκιμή κατασκευαστή μεταξύ καθορισμένων ακίδων) | Δείτε το φύλλο δεδομένων για ακριβή σημεία δοκιμής. |
