Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Προδιαγραφή: | 11A053-5722-00 | Μέρος δεν: | LPJ0009GDNL |
|---|---|---|---|
| Ethernet: | 10/100 βάση-τ | Φωτεινές ενδείξεις LED: | Κίτρινος/πράσινος |
| Apllication: | Power over Ethernet | δείγματα: | διαθέσιμος |
| Κυριώτερο σημείο: | Rj45 δύναμη πάνω σε Ethernet,Διπλός Rj45 γρύλος |
||

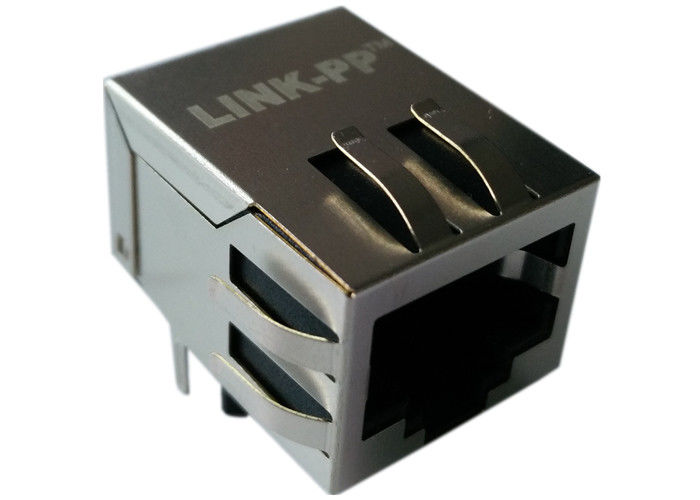

| Ο ενιαίος συνδετήρας λιμένων RJ45 με το 10/100 βάση-τ ενσωμάτωσε Magnetics, των κίτρινων/πράσινων οδηγήσεων, ετικέττα κάτω, RoHS | |
| Σύνδεση-PP αριθμός μερών | LPJ0009GDNL |
| Άλλος αριθμός μερών | 11A053-5722-00 |
| Εφαρμογή-τοπικό LAN | ETHERNET (μη σημείο εισόδου) |
| AutomDX | ΝΑΙ |
| Κύκλωμα ΒΣΤ | ΝΑΙ |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
| Πυρήνες ανά λιμένα | 4 |
| Δίοδοι | ΚΑΜΙΑ ΔΙΟΔΟΣ |
| Επιλογή οδηγήσεων | YELLOW/GREEN |
| Σύρτης | ΕΤΙΚΕΤΤΑ ΚΑΤΩ |
| Αριθμός λιμένων | 1X1 |
| PCB | FR4 |
| Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
| PCB που διατηρεί τη θέση | ΘΈΣΗ Τ |
| Ύψος συσκευασίας (ίντσες) | 0,528 |
| Ύψος συσκευασίας (χιλ.) | 13.40 |
| Μήκος συσκευασίας (ίντσες) | 0,839 |
| Μήκος συσκευασίας (χιλ.) | 21.30 |
| Πλάτος συσκευασίας (ίντσες) | 0,626 |
| Πλάτος συσκευασίας (χιλ.) | 15.90 |
| Τύπος καρφιτσών | ΎΛΗ ΣΥΓΚΟΛΛΉΣΕΩΣ THT |
| RoHS υποχωρητικό | Ναι-RoHS-5 ΜΕ το ΜΟΛΥΒΔΟ στην ΑΠΑΛΛΑΓΗ ΥΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ |
| Αναζήτηση | ΝΑΙ |
| Ετικέττες της EMI ασπίδων | ΧΩΡΙΣ |
| Ταχύτητα | 10/100 βάση-τ |
| Θερμοκρασία | 0 σε 70℃ |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
ΗΛΕΚΤΡΙΚΟ SPECFICATIONS @25℃
1.Turn αναλογία: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): 350uH λ.
3.Insertion απώλεια:
0.1-100MHz: -1.1dB Max
4.Return απώλεια:
0.5-30MHz: -18dB λ.
40MHz: -15.5dB λ.
50MHz: -13.6dB λ.
60-80MHz: -12dB λ.
5.Cross συζήτηση:
0.1-100MHz: -40dB τύπος
6.Common απόρριψη τρόπου:
0.1-30MHz: -50dB τύπος
30-60MHz: -40dB τύπος
60-100MHz: -35dB τύπος
7.Isolation: 1500Vrms
8.Operating θερμοκρασία: 0℃ σε 70℃.
Γενικές απαιτήσεις
1 προσόντα:
Οι συνδετήρες που εφοδιάζονται κάτω από αυτήν την προδιαγραφή θα είναι σε θέση τη δοκιμή προσόντων
απαιτήσεις συγκεκριμέές εν τω παρόντι.
2 υλικό:
2.1 πλαστικές κατοικίες: UL94V-0
2.2 επαφές: Κράμα χαλκού
2.3 ασπίδα: Κράμα χαλκού
3 τελειώστε:
3.1 επαφές: Χρυσός που καλύπτεται επιλεκτικά
3.2 επαφές: Νικέλινος παντού
3.3 σχέδιο πελατών αναφοράς για τις ουρές ύλης συγκολλήσεως επαφών
3.4 ασπίδα: Κασσίτερος ή νικέλινος παντού
4 σχέδιο και κατασκευή:
Οι συνδετήρες θα είναι του σχεδίου, της κατασκευής και των φυσικών διαστάσεων όπως διευκρινίζονται
εφαρμόσιμο σχέδιο και TIA 1096 προϊόντων. Σε περίπτωση σύγκρουσης μεταξύ αυτής της προδιαγραφής και
τα σχέδια προϊόντων, τα σχέδια θα πάρουν την προτεραιότητα. χρυσός 50 minch (1,27 χιλ.) που καλύπτεται
συνδετήρες υποχωρητικοί με τη TIA 1096 προδιαγραφές.
5 εξέταση του προϊόντος:
Οι συνδετήρες θα συναντήσουν όλες τις διευκρινισμένες διαστάσεις των σχεδίων προϊόντων και της εσωτερικής εργασίας
πρότυπα. Δεν θα υπάρξουν κανένα στοιχείο του ραγίσματος, να πελεκήσουν, της μόλυνσης ή των χαλαρών μερών όταν
επιθεωρημένος, χωρίς ενίσχυση, στο αβοήθητο μάτι.
6 εκτιμήσεις:
6.1 ρεύμα: 1,5 αμπέρ μεγίστου σε 25°C
6.2 τάση: 150 μέγιστο VAC
7 ελάχιστος αριθμός διαδικασιών ζευγαρώματος/Unmating:
7.1 επίπεδο απόδοσης 1: 750 κύκλοι
7.2 επίπεδο απόδοσης 2: 2500 κύκλοι
8 ελάχιστος αριθμός επαν-λήξεων καλωδίων:
8.1 αναφερθείτε στα σχέδια εφαρμογής
Κύριος πελάτης
Σχέδιο για το Tj, Intel, Samsung, τρηματώδης σκώληκας, Jabil, Flextronics, κυπαρίσσι, Freescale, EKF .......
Εφαρμογές για τον τελικό χρήστη
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
