Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 0826-1X1T-GH-φ
Έγγραφο: LPJK6064AONL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50 τεμ
Τιμή: $1.05
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: NET30/60/90 Days,D/A,D/P,T/T
Δυνατότητα προσφοράς: 250000-320000/Month
Αριθμός ανταλλακτικού: |
0826-1X1T-GH-F |
Τύπος προϊόντος: |
Ενσωματωμένη μονάδα σύνδεσης (ICM) |
Ταχύτητα Ethernet: |
1000Base-T |
Διαμόρφωση θύρας: |
Μονή θύρα, 1×1 |
Ικανότητα Poe: |
PoE+ 30 W |
Καρτέλα RJ45: |
Καρτέλα |
Βάση: |
Μέσα από την οπή |
Διαμόρφωση LED: |
ΟΓ/Υ |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
Καρτέλες EMI: |
Ναί |
ΟΚΛ: |
350 µH Ελάχιστο |
Hipot: |
2250 VDC |
Αριθμός ανταλλακτικού: |
0826-1X1T-GH-F |
Τύπος προϊόντος: |
Ενσωματωμένη μονάδα σύνδεσης (ICM) |
Ταχύτητα Ethernet: |
1000Base-T |
Διαμόρφωση θύρας: |
Μονή θύρα, 1×1 |
Ικανότητα Poe: |
PoE+ 30 W |
Καρτέλα RJ45: |
Καρτέλα |
Βάση: |
Μέσα από την οπή |
Διαμόρφωση LED: |
ΟΓ/Υ |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
Καρτέλες EMI: |
Ναί |
ΟΚΛ: |
350 µH Ελάχιστο |
Hipot: |
2250 VDC |

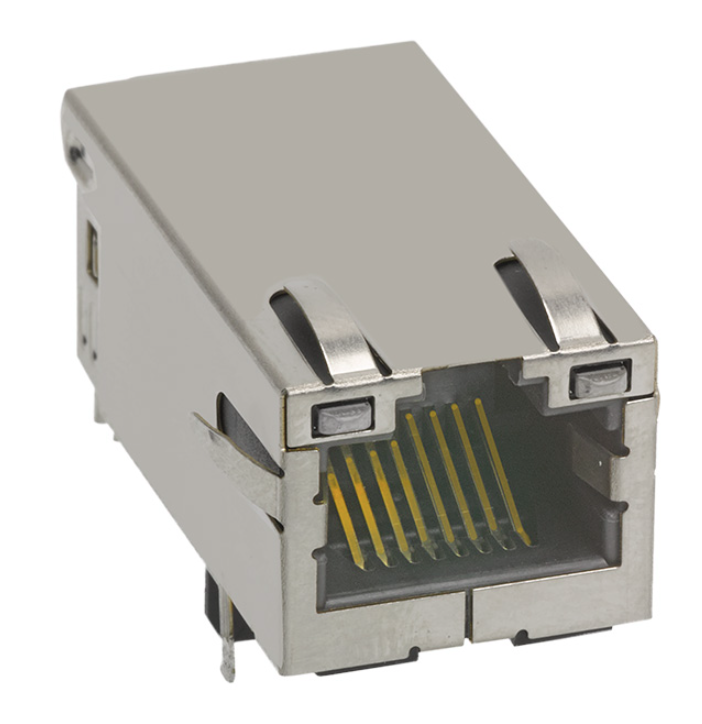

Το 0826-1X1T-GH-F είναι μια μονάδα ολοκληρωμένου συνδετήρα (ICM) Gigabit Ethernet βιομηχανικού βαθμού, μονής θύρας (1x1) σχεδιασμένη με ενσωματωμένα μαγνητικά και Power over Ethernet Plus (PoE+) δυνατότητες. Πλήρως συμβατό με IEEE 802.3at πρότυπα, παρέχει έως και 30W συνεχούς ισχύος (720 mA @ 57 VDC) διατηρώντας μια στιβαρή 2250 VDC διηλεκτρική απομόνωση.
Διαμορφωμένο σε μια μορφή Tab-Up, Through-Hole που εξοικονομεί χώρο με διχρωματικά LED κατάστασης, λειτουργεί αξιόπιστα σε εκτεταμένο εύρος θερμοκρασίας από -40°C έως +85°C, καθιστώντας το την κορυφαία επιλογή για βιομηχανικές πύλες IoT, κάμερες ασφαλείας IP, σημεία ασύρματης πρόσβασης υψηλής ισχύος (WAP) και πλατφόρμες ενσωματωμένων υπολογιστών
| Παράμετρος | Τιμή | Σημειώσεις Μηχανικής / Αναφορά |
| Αριθμός Μέρους (MPN) | 0826-1X1T-GH-F | Αναθεώρηση Σχεδίου: Αναθ. D |
| Διαμόρφωση Θύρας | 1x1 (Μονή Θύρα), Tab-Up | Τυπικό Προφίλ Ύψους |
| Ρυθμός Δεδομένων Ethernet | 10/100/1000BASE-T (Gigabit) | Μετασχηματιστής Ισορροπημένος 4 Ζευγών |
| Τύπος Στήριξης | Στήριξη Through-Hole (THT) | Συγκόλληση Κυμάτων: Μέγιστη κορυφή 260°C (≤ 10s) |
| Υλικό Περιβλήματος | Θερμοπλαστικό PA, Μαύρο | Βαθμολογία Φλογερότητας UL 94V-0 |
| Επίστρωση Επαφών | 50 µ-inch Σκληρό Χρυσό πάνω από 30 µ-inch Νικέλιο | Συμμορφώνεται με τους κανόνες και τους κανονισμούς FCC |
| Θωράκιση | Κράμα Χαλκού, Επιμεταλλωμένο με Νικέλιο | Ενσωματωμένα Tabs EMI (Δάχτυλα) |
| Θερμοκρασία Λειτουργίας | -40°C έως +85°C | Εκτεταμένη / Βιομηχανική Θερμοκρασία |
| Πιστοποιήσεις Οργανισμών | Αναγνωρισμένο UL (Αρχείο #E196366 & E169987) | Συμβατό με RoHS |
| Μετρικό | Προδιαγραφή | Συμμόρφωση / Συνθήκη Δοκιμής |
| Κατηγορία PoE | PoE+ (Συμβατό με IEEE 802.3at) | Παράδοση Ισχύος έως 30W |
| Συνεχές Ονομαστικό Ρεύμα | 720 mA Μέγ. @ 57 VDC Συνεχές | Ισορροπημένο Ρεύμα DC Γραμμής |
| Ρεύμα Αιχμής Εισόδου | 1.2 A Μέγ. @ 57 VDC | Διάρκεια: 200 ms |
| Διηλεκτρική Απομόνωση (Hipot) | 2250 VDC | 100% Δοκιμή Παραγωγής (IEEE 802.3) |
| Λόγος Στροφών (TP1 έως TP4) | 1CT : 1CT ±2% | Ταιριαστό σε όλα τα 4 κανάλια |
| Επαγωγή Ανοιχτού Κυκλώματος (OCL) | 350 µH Ελάχ. | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Απώλεια Εισαγωγής |
0.1 MHz – 1.0 MHz: -1.1 dB Μέγ. 1.0 MHz – 65 MHz: -0.8 dB Μέγ. 65 MHz – 100 MHz: -1.0 dB Μέγ. 100 MHz – 125 MHz: -1.2 dB Μέγ. |
Υπερβαίνει τις Προδιαγραφές Ακεραιότητας Σήματος Gigabit |
| Απώλεια Επιστροφής (Ελάχ.) |
0.5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Ταιριαστές Διαφορικές Γραμμές 100 Ω |
| Απόρριψη CM προς CM | -30 dB Ελάχ. (100 kHz – 100 MHz) | Φιλτράρισμα Κοινού Σήματος |
| Απόρριψη CM προς DM | -35 dB Ελάχ. (100 kHz – 100 MHz) | Καταστολή Διασταυρούμενων Παρεμβολών & Ακτινοβολίας |
| Ενδείκτης | Χρώμα | Τυπική Τάση Ορθής Πόλωσης | Κυρίαρχο Μήκος Κύματος | Κατανομή Επαφών & Πολικότητα |
| LED 1 (Αριστερά) | Κίτρινο | 2.1 V | 590 nm | Επαφή 17 (+) / Επαφή 18 (-) |
| LED 2 (Δεξιά) | Πορτοκαλί | 2.0 V | 610 nm | Επαφή 19 (+) / Επαφή 20 (-) |
| LED 2 (Δεξιά) | Πράσινο | 2.2 V | 570 nm | Επαφή 19 (-) / Επαφή 20 (+) (Διχρωματικό) |
Το 0826-1X1T-GH-F χρησιμοποιεί στήριξη PCB μέσω οπών με μια διαμόρφωση RJ45 Tab Up και τυπικό προφίλ ύψους. Το μηχανικό σχέδιο παρέχει το πλήρες περίγραμμα του συνδετήρα, τις θέσεις των ακροδεκτών, τη γεωμετρία στήριξης, τη σύσταση ανοίγματος πάνελ και τις διαστάσεις των καλωδίων.
Σημαντικές μηχανικές λεπτομέρειες που εμφανίζονται στο σχέδιο περιλαμβάνουν:
| Μηχανικό Χαρακτηριστικό | Πληροφορίες Σχεδίου |
|---|---|
| Στήριξη | Through Hole |
| Προσανατολισμός Θύρας | Tab Up |
| Προφίλ | Τυπικό |
| Αναφορά Πλάτους Συνδετήρα | 0.500 in [12.70 mm] |
| Αναφορά Συνολικού Μήκους Συνδετήρα | 1.290 in [32.77 mm] |
| Αναφορά Μπροστινού Ύψους | 0.642 in [16.31 mm] |
| Αναφορά Ύψους Σχετικού με PCB | 0.536 in [13.61 mm] |
| Προτεινόμενο Άνοιγμα Πάνελ Πλάτος | 0.672 in [17.07 mm] |
| Προτεινόμενο Άνοιγμα Πάνελ Ύψος | 0.551 in [14.00 mm] |
| Προτεινόμενο Άνοιγμα Πάνελ Βάθος/Αναφορά | 0.080 in [2.03 mm] |
Αυτές οι διαστάσεις πρέπει να αντιμετωπίζονται ως αναφορές σχεδίου και να ελέγχονται έναντι του τελευταίου ελεγχόμενου σχεδίου πριν από την παραγωγή εργαλείων ή την απελευθέρωση PCB.
Το 0826-1X1T-GH-F έχει σχεδιαστεί για εφαρμογές Gigabit Ethernet 1 θύρας που απαιτούν ενσωματωμένα μαγνητικά και δυνατότητα PoE+.
Τυπικοί τομείς εφαρμογής περιλαμβάνουν:
Για συσκευές δικτύου τροφοδοτούμενες από Ethernet όπου η διεπαφή RJ45 και τα μαγνητικά πρέπει να ενσωματωθούν σε ένα μόνο εξάρτημα τοποθετημένο σε PCB.
Το εύρος λειτουργίας -40°C έως +85°C υποστηρίζει εφαρμογές που εκτίθενται σε ευρύτερες συνθήκες περιβαλλοντικής θερμοκρασίας.
Η διαμόρφωση μονής θύρας 1×1 είναι κατάλληλη για ενσωματωμένες πλακέτες και συστήματα δικτύωσης που απαιτούν μια συμπαγή ενσωματωμένη διεπαφή Ethernet.
Χρήσιμο όπου η συνδεσιμότητα 1000BASE-T, η δυνατότητα PoE, τα LED κατάστασης και η συναρμολόγηση μέσω οπών αποτελούν μέρος των απαιτήσεων υλικού.
Κατάλληλο για συνδεδεμένες συσκευές που απαιτούν μια τυπική διεπαφή Gigabit Ethernet με ενσωματωμένα μαγνητικά.
Κατά την αξιολόγηση δευτερογενών πηγών ή την άμβλυνση των σημείων συμφόρησης της εφοδιαστικής αλυσίδας, συγκρίνετε τις ακόλουθες εναλλακτικές συμβατές με τις επαφές και λειτουργικές:
| Κατασκευαστής | Εναλλακτικός Αριθμός Μέρους | Ταχύτητα | Πρότυπο PoE | Σημείωση Συμβατότητας Drop-in |
| Bel Fuse | 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | Αρχικό Βασικό MPN |
| Pulse Electronics | JXK0-0115NL / JK0-0177NL |
1GbE | PoE+ (30W) | Λειτουργική αντιστοίχιση; επαληθεύστε την τάση ορθής πόλωσης του LED και το βήμα του κέντρου του ποδιού. |
| Wurth Elektronik | 7499111440 | 1GbE | PoE+ (30W) | 100% Συμβατότητα επαφή-προς-επαφή; ελέγξτε τη θέση του ελατηρίου EMI του πάνελ. |
| HALO Electronics | HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Συμβατό με εκτεταμένη θερμοκρασία; αναθεωρήστε τη γεωμετρία απομάκρυνσης ίχνους. |
Α: Ναι. Το 0826-1X1T-GH-F είναι πλήρως συμβατό προς τα πίσω με τυπικά δίκτυα δεδομένων Ethernet 10/100/1000BASE-T. Εάν δεν απαιτείται PoE, απλώς αφήστε τις κεντρικές επαφές (VC1–VC4: Επαφές 13, 14, 15 και 16) αποσυνδεδεμένες (πλωτές) με απομονωμένα pads PCB.
Α: Το 0826-1X1T-GH-F έχει σχεδιαστεί για PoE+ (IEEE 802.3at), διαθέτοντας μαγνητικές περιελίξεις με χαμηλότερη αντίσταση DC (DCR) και ενισχυμένα μεγέθη καλωδίων ικανά να μεταφέρουν 720 mA συνεχούς ισορροπημένου ρεύματος DC (έως 30W) χωρίς μαγνητικό κορεσμό, σε σύγκριση με το τυπικό όριο PoE των 350 mA (15.4W).
Α: Το περίβλημα του συνδετήρα είναι χυτευμένο από θερμοπλαστικό υψηλής θερμοκρασίας (UL 94V-0). Η προτεινόμενη προδιαγραφή συγκόλλησης κυμάτων είναι μέγιστο 260°C για διάρκεια όχι μεγαλύτερη από 10 δευτερόλεπτα.
Α: Το LED 1 (Αριστερά) είναι μια μονοχρωματική κίτρινη δίοδος που οδηγείται μέσω των Επαφών 17 (+) και 18 (-). Το LED 2 (Δεξιά) είναι μια διχρωματική (Πορτοκαλί/Πράσινο) διπολική διάταξη: η εφαρμογή θετικής τάσης στην Επαφή 19 φωτίζει Πορτοκαλί, ενώ η εφαρμογή θετικής τάσης στην Επαφή 20 φωτίζει Πράσινο. Η τυπική κατανάλωση ρεύματος είναι 20 mA.
