Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 0826-1C4T-23-F1
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: Supportive
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/Month
Γρήγορες λεπτομέρειες
Συμμορφώνεται και με IEEE τα πρότυπα και τα 10/100 /1000Base-TX Ethernet
προδιαγραφές συμπεριλαμβανομένου 350µH με τη ΣΥΝΕΧΉ προκατάληψη 8mA
Το ενσωματωμένο σχέδιο συντηρεί το πολύτιμο διάστημα πινάκων
Ελάχιστη interwinding τάση διακοπής 1500 Vrms
Το προσαρμόσιμο, μορφωματικό σχέδιο παρέχει την υψηλότερη αξιοπιστία
Μειωμένη αρίθμηση καρφιτσών για τη βελτιωμένα λογομαχία και το βέλτιστο
Το ίχνος PCB σε όλα τα σημαντικά δίκτυα μεταφορέων, ελκυστικά για τις κάρτες διεπαφών δικτύων (NIC)
Οι μαγνητικοί συνδετήρες με ετικέττα-επάνω και ετικέττα-κατεβάζουν με/χωρίς ετικέττες της οδήγησης και της EMI
Ενιαίος λιμένας, πολυ-λιμένας και Stackable διαμορφώσεις (μέσω-τρύπα SMT)
Μειώνει τον αριθμό συστατικών που τοποθετούνται στον πίνακα
Ελευθερώνει επάνω το διάστημα πινάκων και προσφέρει την προστασία σημάτων
Μείωση θορύβου του συστήματος
Βελτιωμένη αξιοπιστία και βέλτιστη απόδοση συστημάτων
Τα οφέλη τις πιό σύντομες πορείες σημάτων και την αξιοπιστία κερδίζουν από τα συστήματα που περιέχουν λιγότερα συστατικά
Βοηθά την προσιτότητα κατασκευαστών οι στόχοι μείωσης του κόστους τους
Προδιαγραφές
|
Χαρακτηριστικά
|

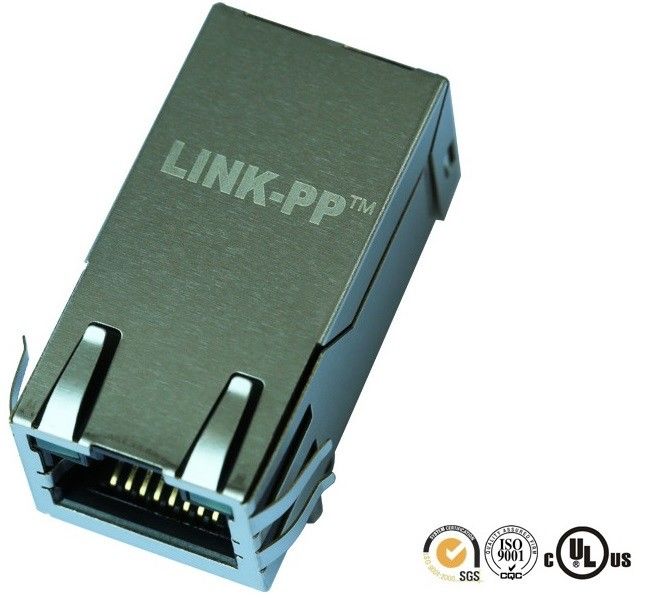

Gigabit μαγνητικό RJ45 Jack 0826-1C4T-23-F1 με εξαιρετικά-φωτεινό LEDs στον πίνακα PCB |
| 2)SMT, THT και THT με USB | |
| 3)350μH λ., OCL με 8mA προκατειλημμένο | |
| 4)Συμμορφώνεται με IEEE 802,3 | |
|
5)Εκτεταμένη σειρά θερμοκρασίας 0°c~70°c (ή -40°c~+85°c) διαθέσιμος |
|
| 6)Σημείο εισόδου/PoE+ (350mA~720mA) | |
| Λειτουργία/εφαρμογή | ×DSL διαποδιαμορφωτές |
| Ενσωματωμένο PC | |
| Εφαρμογές του τοπικού LAN | |
| Πλήμνη, δρομολογητής, διακόπτες | |
| AVR, DVR | |
| Ηλεκτρικά χαρακτηριστικά | |
| Προστατευμένος | με/χωρίς |
| Χαρακτηριστικά γνωρίσματα λήξης | |
| Δάχτυλο της EMI | με/χωρίς |
| Μέθοδος λήξης |
Ύλη συγκολλήσεως |
| Χαρακτηριστικά γνωρίσματα σώματος | |
| Οδηγήσεις | με/χωρίς |
| Δάχτυλα της EMI - κορυφή και πλευρές | με/χωρίς |
| Προσανατολισμός συρτών | Ταινία UP/Down |
| Μήκος ουρών PCB | 3.5±0.5mm |
|
Ύψος επάνω από τον πίνακα |
Προαιρετικός |
| Χαρακτηριστικά γνωρίσματα επαφών | |
| Φορτωμένος εκ των προτέρων | ΝΑΙ |
| Τύπος λήξης επαφών | Μέσω της τρύπας |
| Ύφος συνδετήρων | Jack |
|
Αριθμός πυρήνων |
8 |
| Βιομηχανικά τυποποιημένοι | |
| Αμόλυβδη διαδικασία ύλης συγκολλήσεως | Ύλη συγκολλήσεως κυμάτων ικανή σε 265°c |
| RoHS/ιστορία συμμόρφωσης ELV | Πάντα ήταν RoHS υποχωρητικό |
| Όροι για τη χρήση | |
| Ισχύει για | Τυπωμένος πίνακας κυκλωμάτων |
| Περιβαλλοντικές συνθήκες | Γραφείο/εγκαταστάσεις |
| Λειτουργούσα θερμοκρασία (°c) | 0°c~70°c/-40°c~+85°c |
| Άλλα χαρακτηριστικά γνωρίσματα | |
| Μαγνητικό κύκλωμα | 3D15 |
| Δείκτης θέσης | Οδηγήσεις |
| Χρώμα των αριστερών οδηγήσεων | Προαιρετικός |
| Χρώμα των σωστών οδηγήσεων | Προαιρετικός |
| Αποσύζευξη του πυκνωτή | με/χωρίς |
| Οπίσθια επίγεια ετικέττα PCB | με/χωρίς |
| Ποσότητα μολύβδου Singal | 8 |
|
Δελτία |
Έρευνα ηλεκτρονικού ταχυδρομείου στο Summer@link-PP.com |
| Άλλοι ονομάζουν | LPJK0071A4NL |
Σύνδεση-PP RJ45 που σχεδιάζονται για το Μαύρο BeagleBone του οργάνου του Τέξας
το http://www.ti.com/tool/beaglebk#0
μια χαμηλού κόστους, ανοικτή πηγή, κοινοτικός-υποστηριγμένη πλατφόρμα ανάπτυξης για τους υπεύθυνους για την ανάπτυξη και hobbyists επεξεργαστών ARM® cortex™-A8.
Σύνδεση-PP - Ο διορισμένοι προμηθευτής και ο υποστηρικτής του ενσωματωμένου συστήματος για το Tj
Ενσωματωμένο μαγνητικό RJ45 Jack 0826-1C4T-23-F1 με εξαιρετικά-φωτεινό LEDs στον πίνακα PCB
|
Μπορούμε επίσης να κάνουμε αυτό τον αριθμό μερών κατωτέρω |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Gigabit μαγνητικό RJ45 Jack 0826-1C4T-23-F1 με εξαιρετικά-φωτεινό LEDs στον πίνακα PCB | |
| Τα PCB τύπων τοποθετούν | Μέσω-τρύπα το (THT) ή SMT |
| Αριθμός λιμένων |
1, 2, 4,6,8 λιμένες και Stackable 2x1, 2x2, 2x4, 2x6 και 2x8 |
| Ασπίδα και Unshield | Διαθέσιμος στην ασπίδα και Unshield |
| Τύπος συνδετήρων | RJ45 |
| Σημείο εισόδου | Δύναμη πάνω σε Ethernet που ενσωματώνεται (με ή χωρίς) |
| Magnetics | Μαγνητικός που ενσωματώνεται |
| Ταχύτητα Magnetics | Magnetics 10/100Mbps και 1000Mbps |
| Συσκευασία | Επιλογές δίσκων |
| Θέση ετικεττών | Ετικέττα επάνω και ετικέττα κάτω από τις επιλογές |
| Χρώμα οδηγήσεων | Προαιρετικός |
| Αριθμός θέσεων | 8 και 10 θέσεις ή άλλες |
| Αριθμός επαφών | 8 και 10 επαφές ή άλλες |
| RoHS υποχωρητικό | Ναι |
| Θερμοκρασία ύλης συγκολλήσεως | Degr 230 ΕΩΣ 240. Γ 5-10 ΔΕΥΤΕΡΌΛΕΠΤΑ |
| Υψηλής θερμοκρασίας επιλογή ύλης συγκολλήσεως | degr 260. Γ 5-10 ΔΕΥΤΕΡΌΛΕΠΤΑ |
| Υψηλής θερμοκρασίας επιλογή | -40 έως +85 βαθμοί Φ |
| Λειτουργούσα θερμοκρασία | -0 έως 70 βαθμοί Γ |
Gigabit μαγνητικό RJ45 Jack 0826-1C4T-23-F1 με εξαιρετικά-φωτεινό LEDs στον πίνακα PCB
