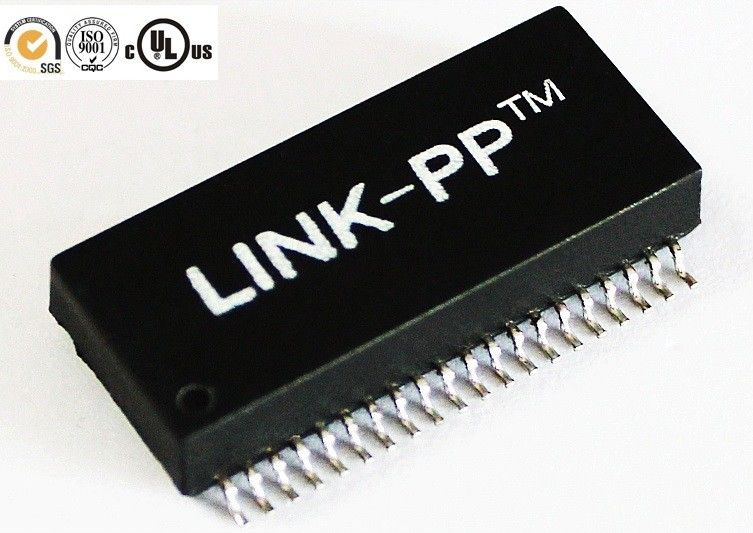

Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: 000-7365-30R-LF1
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$0.8
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Αριθμός μέρους: |
000-7365-30R-LF1 |
Μοντέλο συνδέσμου: |
LP5014NL |
Βάση: |
SMT |
Τύπος: |
Μετασχηματιστής Ethernet Gigabit |
Πύργος: |
Χωρίς POE |
Αριθμός PIN: |
48 |
Αριθμός μέρους: |
000-7365-30R-LF1 |
Μοντέλο συνδέσμου: |
LP5014NL |
Βάση: |
SMT |
Τύπος: |
Μετασχηματιστής Ethernet Gigabit |
Πύργος: |
Χωρίς POE |
Αριθμός PIN: |
48 |
| Παράμετρος | Περιγραφή |
|---|---|
| Σχήμα | 000-7365-30R-LF1 Διασταυρούμενο LP5014NL |
| Κατασκευαστής | LINK-PP |
| Τύπος προϊόντος | Δύο θύρες Gigabit Ethernet μετασχηματιστή |
| Ποσοστό δεδομένων | 10 / 100 / 1000Base-T |
| Αναλογία στροφών | 1CT:1CT (TX) / 1CT:1CT (RX) |
| OCL (Ανοιχτή επαγωγικότητα κυκλώματος) | ≥ 350 μH min @ 100 kHz, 100 mV, 8 mA DC bias |
| Απώλεια εισαγωγής | ≤ 1,0 dB μέγιστο (1 ∆100 MHz) |
| Απώλεια απόδοσης (min) | 1·30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60·80 MHz: 12 dB 100 MHz 10 dB |
| Διασταυρούμενη ακοή (min) | 30 MHz: 45 dB 60 MHz 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Τετάρτη | 1500 στροφές ανά λεπτό |
| Θερμοκρασία λειτουργίας | Από 40 °C έως +85 °C |
| Τύπος συσκευασίας | 48-pin SMT |
| Μέγεθος συσκευασίας | Περίπου 28,0 × 15,4 × 7,0 mm |
| RoHS / REACH | Συμμόρφωση |
| Συμβατό μοντέλο | Πύλη H5014NL |
| Εφαρμογές | Διακόπτες Ethernet, δρομολογητές, NIC, συστήματα βιομηχανικού ελέγχου, κάμερες IP, τηλέφωνα VoIP |
| Ηλεκτρικές προδιαγραφές | |
| Αναλογία στροφών | 50KHz, 0,5V |
| Τμήμα τσιπ | Διάταξη 1CT: |
| Δυνατότητα επαγωγής (Ls) | 100KHz, 0,1V, 12mA DC Bias: |
| Τμήμα τσιπ | 350uH Min |
| Απώλεια εισαγωγής | 1-100MHz: -1,4dB Max |
| Επιστροφή απώλειας |
1-30MHz: -16dB Min 40MHz: -14,4dB Min 50MHz: -13,1 dB Min 60-80MHz: -12dB Min 100 MHz: -10 dB Min |
| Διαφορετική από την απόρριψη κοινής λειτουργίας: |
30 MHz: -45 dB Min 60 MHz: -40 dB Min 100 MHz: -35 dB Min |
| Διασταυρούμενη ακοή |
30 MHz: -40 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| Χι-Ποτ | 1500Vrms Min |
000-7365-30R-LF WE LAN Εφαρμογές διακριτών μετασχηματιστών:
Μπορούμε επίσης να προσφέρουμε τα παρακάτω νούμερα εξαρτημάτων:
| P25-156-P9W9 | LPJu5202b53nl |
| 101110F9017M440ZA | LPJ0025AGNL |
| 8188P-B-1 | LPJE651XBHNL |
| 000-5408-37R-LF3 (74092010) | LP88026 |
| 000-7090-37R-LF1 | LP1188NLE |
| 000-7093-37R-LF1 | LP5007ANLE |
| 000-7365-30R-LF1 (749020020) | LP5014ANLE |
| 020181MHAM4M408ZA | LPJU4202A64NL |
| 0810-1X1T-01 | LPJ2012KONL |
| 0810-1X1T-03 | LPJ2026KONL |
| 0810-1x1T-03-F | LPJ2026KONL |
| 0810-1X1T-06 | JH8087-6A57R |
| 0810-1X1T-06 | LPJ2011KONL |
| 0810-1X4T-06-F | JH48087-6A57R |
| 0811-2X4R-28-F | LPJ47212CNL |
| 0811-2X4R-79-F | JH7434FER |
