Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO9001,SGS,UL,CE,REACH
Αριθμό μοντέλου: J0C-0006NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 500 τμχ
Τιμή: 0.5~10 USD/PCS
Συσκευασία λεπτομέρειες: Προαιρετικό
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
Γρήγορες λεπτομέρειες
Ενιαίος λιμένας, πολυ-λιμένας και Stackable διαμορφώσεις (μέσω-τρύπα)
Μειώνει τον αριθμό συστατικών που τοποθετούνται στον πίνακα
Ελευθερώνει επάνω το διάστημα πινάκων και προσφέρει την προστασία σημάτων
Μείωση θορύβου του συστήματος συσκευών ανάλυσης δικτύων Ethernet
Βελτιωμένη αξιοπιστία και βέλτιστη απόδοση συστημάτων
Τα οφέλη τις πιό σύντομες πορείες σημάτων και την αξιοπιστία κερδίζουν από τα συστήματα που περιέχουν λιγότερα συστατικά
Βοηθά την προσιτότητα κατασκευαστών οι στόχοι μείωσης του κόστους τους
Προδιαγραφές
|
Χαρακτηριστικά
|

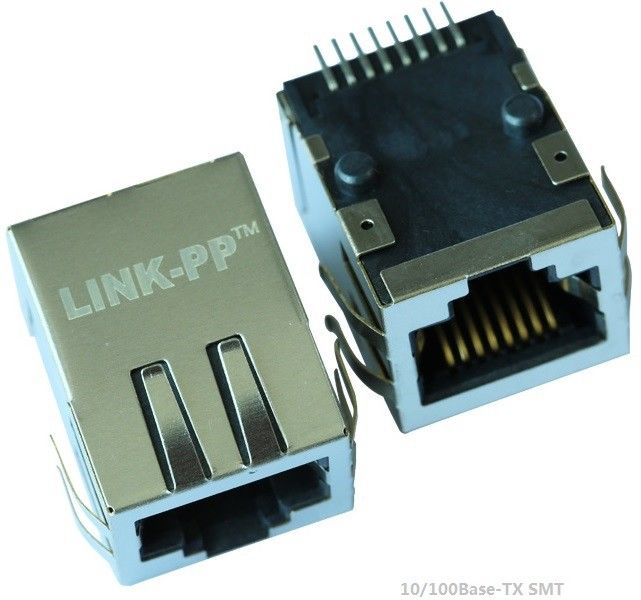

J0C-0006NL 10/100Base-TX SMT RJ45 ενσωματωμένο συνδετήρας Magnetics LPJ19111CNL |
| 2)SMD, THT και THT με USB | |
| 3)350μH λ., OCL με 8mA προκατειλημμένο | |
| 4)Συμμορφώνεται με IEEE 802,3 | |
|
5)Εκτεταμένη σειρά θερμοκρασίας 0°c~70°c (ή -40°c~+85°c) διαθέσιμος |
|
| 6)Σημείο εισόδου/PoE+ (350mA~720mA) | |
| Λειτουργία/εφαρμογή | ×DSL διαποδιαμορφωτές |
| Ενσωματωμένο PC | |
| Εφαρμογές του τοπικού LAN | |
| Πλήμνη, δρομολογητής, διακόπτες | |
| AVR, DVR | |
| Ηλεκτρικά χαρακτηριστικά | |
| Προστατευμένος | με/χωρίς |
| Χαρακτηριστικά γνωρίσματα λήξης | |
| Δάχτυλο της EMI | με/χωρίς |
| Μέθοδος λήξης |
Ύλη συγκολλήσεως |
| Χαρακτηριστικά γνωρίσματα σώματος | |
| Οδηγήσεις | με/χωρίς |
| Δάχτυλα της EMI - κορυφή και πλευρές | με/χωρίς |
| Προσανατολισμός συρτών | Ταινία UP/Down |
| Μήκος ουρών PCB | 3.5±0.5mm |
|
Ύψος επάνω από τον πίνακα |
Προαιρετικός |
| Χαρακτηριστικά γνωρίσματα επαφών | |
| Φορτωμένος εκ των προτέρων | ΝΑΙ |
| Τύπος λήξης επαφών | Μέσω της τρύπας |
| Ύφος συνδετήρων | Jack |
|
Αριθμός πυρήνων |
8 |
| Βιομηχανικά τυποποιημένοι | |
| Αμόλυβδη διαδικασία ύλης συγκολλήσεως | Ύλη συγκολλήσεως κυμάτων ικανή σε 265°c |
| RoHS/ιστορία συμμόρφωσης ELV | Πάντα ήταν RoHS υποχωρητικό |
| Όροι για τη χρήση | |
| Ισχύει για | Τυπωμένος πίνακας κυκλωμάτων |
| Περιβαλλοντικές συνθήκες | Γραφείο/εγκαταστάσεις |
| Λειτουργούσα θερμοκρασία (°c) | 0°c~70°c/-40°c~+85°c |
| Άλλα χαρακτηριστικά γνωρίσματα | |
| Μαγνητικό κύκλωμα | 3D15 |
| Δείκτης θέσης | Οδηγήσεις |
| Χρώμα των αριστερών οδηγήσεων | Προαιρετικός |
| Χρώμα των σωστών οδηγήσεων | Προαιρετικός |
| Αποσύζευξη του πυκνωτή | με/χωρίς |
| Οπίσθια επίγεια ετικέττα PCB | με/χωρίς |
| Ποσότητα μολύβδου Singal | 8 |
|
Δελτία |
Έρευνα ηλεκτρονικού ταχυδρομείου στο Summer@link-PP.com |
| Άλλοι ονομάζουν | LPJ19111CNL |
Σύνδεση-PP RJ45 που σχεδιάζονται για το Μαύρο BeagleBone του οργάνου του Τέξας
το http://www.ti.com/tool/beaglebk#0
μια χαμηλού κόστους, ανοικτή πηγή, κοινοτικός-υποστηριγμένη πλατφόρμα ανάπτυξης για τους υπεύθυνους για την ανάπτυξη και hobbyists επεξεργαστών ARM® cortex™-A8.
Σύνδεση-PP - Ο διορισμένοι προμηθευτής και ο υποστηρικτής του ενσωματωμένου συστήματος για το Tj
| J0C-0006NL 10/100Base-TX SMT RJ45 ενσωματωμένο συνδετήρας Magnetics LPJ19111CNL | |
| Τα PCB τύπων τοποθετούν | Μέσω-τρύπα το (THT) |
| Αριθμός λιμένων | 1, 2, και 4 λιμένες και Stackable 2x1, 2x2, 2x4, 2x6 και 2x8 |
| Ασπίδα και Unshield | Διαθέσιμος στην ασπίδα και Unshield |
| Τύπος συνδετήρων | RJ45 |
| Σημείο εισόδου | Δύναμη πάνω σε Ethernet που ενσωματώνεται ή χωρίς |
| Magnetics | Μαγνητικός που ενσωματώνεται |
| Ταχύτητα Magnetics | Magnetics 10/100Mbps ή 1000Mbps |
| Συσκευασία | Επιλογές δίσκων |
| Θέση ετικεττών | Ετικέττα επάνω και ετικέττα κάτω από τις επιλογές |
| Χρώμα οδηγήσεων | Προαιρετικός |
| Αριθμός θέσεων | 8 και 10 θέσεις ή άλλες |
| Αριθμός επαφών | 8 και 10 επαφές ή άλλες |
| RoHS υποχωρητικό | Ναι |
| Θερμοκρασία ύλης συγκολλήσεως | Degr 230 ΕΩΣ 240. Γ 5-10 ΔΕΥΤΕΡΌΛΕΠΤΑ |
| Υψηλής θερμοκρασίας επιλογή ύλης συγκολλήσεως | degr 260. Γ 5-10 ΔΕΥΤΕΡΌΛΕΠΤΑ |
| Υψηλής θερμοκρασίας επιλογή | -40 έως +85 βαθμοί Φ |
| Λειτουργούσα θερμοκρασία | -0 έως 70 βαθμοί Γ |
