Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO9001,SGS,UL,CE,REACH
Αριθμό μοντέλου: JK0-0161NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: Προαιρετικό
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
Προδιαγραφές: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Σημείο εισόδου Gigabit |
δείγματα: |
διαθέσιμος |
Αρχείο: |
PDF/3D/ISG/Stp/Step/Datasheet |
Θύρα: |
1x1 |
Προδιαγραφές: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Σημείο εισόδου Gigabit |
δείγματα: |
διαθέσιμος |
Αρχείο: |
PDF/3D/ISG/Stp/Step/Datasheet |
Θύρα: |
1x1 |

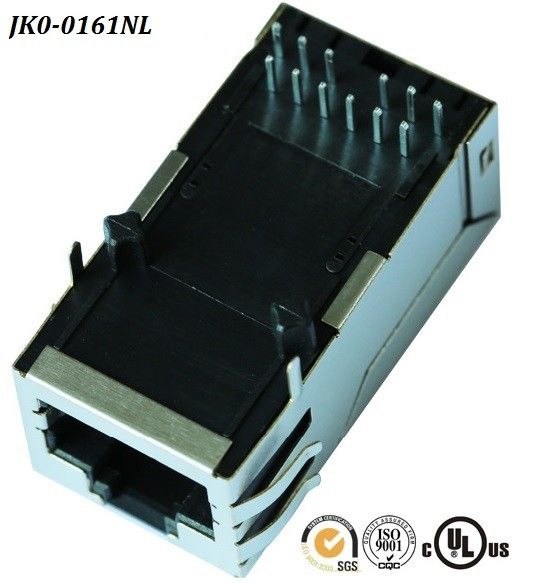

| Ενιαίος συνδετήρας λιμένων RJ45 με 1000 ενσωματωμένα βάση-τ Magnetics & το σημείο εισόδου, χωρίς οδηγήσεων, ετικέττα επάνω, RoHS | |
| Σύνδεση-PP αριθμός μερών | LPJK2064CNL |
| Αριθμός μερών σφυγμού | JK0-0161NL |
| Εφαρμογή-τοπικό LAN | ETHERNET (σημείο εισόδου) |
| AutomDX | ΝΑΙ |
| Κύκλωμα ΒΣΤ | ΝΑΙ |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
| Πυρήνες ανά λιμένα | 8 |
| Δίοδοι | ΚΑΜΙΑ ΔΙΟΔΟΣ |
| Επιλογή οδηγήσεων | ΧΩΡΙΣ LEDS |
| Σύρτης | ΕΤΙΚΕΤΤΑ ΕΠΑΝΩ |
| Αριθμός λιμένων | 1X1 |
| PCB | FR4 |
| Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
| PCB που διατηρεί τη θέση | ΘΈΣΗ Τ |
| Ύψος συσκευασίας (ίντσες) | 0,531 |
| Ύψος συσκευασίας (χιλ.) | 13.50 |
| Μήκος συσκευασίας (ίντσες) | 1.30 |
| Μήκος συσκευασίας (χιλ.) | 33.02 |
| Πλάτος συσκευασίας (ίντσες) | 0,654 |
| Πλάτος συσκευασίας (χιλ.) | 16.60 |
| Τύπος καρφιτσών | ΎΛΗ ΣΥΓΚΟΛΛΉΣΕΩΣ THT |
| RoHS υποχωρητικό | Ναι-RoHS-5 ΜΕ το ΜΟΛΥΒΔΟ στην ΑΠΑΛΛΑΓΗ ΥΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ |
| Αναζήτηση | ΝΑΙ |
| Ετικέττες της EMI ασπίδων | ΜΕ |
| Ταχύτητα | 1000 βάση-τ |
| Θερμοκρασία | 0 σε 70℃ |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
|
Χαρακτηριστικά
|
1x 10/100/1000 ενιαίο σημείο εισόδου RJ45 λιμένων βάση-τ με ενσωματωμένο Magnetics
|
|
2)SMD, THT και THT με USB
|
|
|
3)350μH λ., OCL με 8mA προκατειλημμένο
|
|
|
4)Συμμορφώνεται με IEEE 802,3
|
|
|
5)Εκτεταμένη σειρά θερμοκρασίας 0°c~70°c (ή -40°c~+85°c)
διαθέσιμος
|
|
|
6)Σημείο εισόδου/PoE+ (350mA~720mA)
|
|
|
Λειτουργία/εφαρμογή
|
×DSL διαποδιαμορφωτές
|
|
Ενσωματωμένο PC
|
|
|
Εφαρμογές του τοπικού LAN
|
|
|
Πλήμνη, δρομολογητής, διακόπτες
|
|
|
AVR, DVR
|
|
|
Ηλεκτρικά χαρακτηριστικά
|
|
|
Προστατευμένος
|
με/χωρίς
|
|
Χαρακτηριστικά γνωρίσματα λήξης
|
|
|
Δάχτυλο της EMI
|
με/χωρίς
|
|
Μέθοδος λήξης
|
Ύλη συγκολλήσεως
|
|
Χαρακτηριστικά γνωρίσματα σώματος
|
|
|
Οδηγήσεις
|
με/χωρίς
|
|
Δάχτυλα της EMI - κορυφή και πλευρές
|
με/χωρίς
|
|
Προσανατολισμός συρτών
|
Ταινία UP/Down
|
|
Μήκος ουρών PCB
|
3.5±0.5mm
|
|
Ύψος επάνω από τον πίνακα
|
0,536» (11.15~13.61mm)
|
|
Χαρακτηριστικά γνωρίσματα επαφών
|
|
|
Φορτωμένος εκ των προτέρων
|
ΝΑΙ
|
|
Τύπος λήξης επαφών
|
Μέσω της τρύπας
|
|
Ύφος συνδετήρων
|
Jack
|
|
Αριθμός πυρήνων
|
8
|
|
Βιομηχανικά τυποποιημένοι
|
|
|
EoHS/ELV Copliance
|
RoHS υποχωρητικό, ELV υποχωρητικό
|
|
Αμόλυβδη διαδικασία ύλης συγκολλήσεως
|
Ύλη συγκολλήσεως κυμάτων ικανή σε 265°c
|
|
RoHS/ιστορία συμμόρφωσης ELV
|
Πάντα ήταν RoHS υποχωρητικό
|
|
Όροι για τη χρήση
|
|
|
Ισχύει για
|
Τυπωμένος πίνακας κυκλωμάτων
|
|
Περιβαλλοντικές συνθήκες
|
Γραφείο/εγκαταστάσεις
|
|
Λειτουργούσα θερμοκρασία (°c)
|
0°c~70°c/-40°c~+85°c
|
|
Άλλα χαρακτηριστικά γνωρίσματα
|
|
|
Μαγνητικό κύκλωμα
|
3D15
|
|
Δείκτης θέσης
|
Οδηγήσεις
|
|
Χρώμα των αριστερών οδηγήσεων
|
Προαιρετικός
|
|
Χρώμα των σωστών οδηγήσεων
|
Προαιρετικός
|
|
Αποσύζευξη του πυκνωτή
|
με/χωρίς
|
|
Οπίσθια επίγεια ετικέττα PCB
|
με/χωρίς
|
|
Ποσότητα μολύβδου Singal
|
8
|
