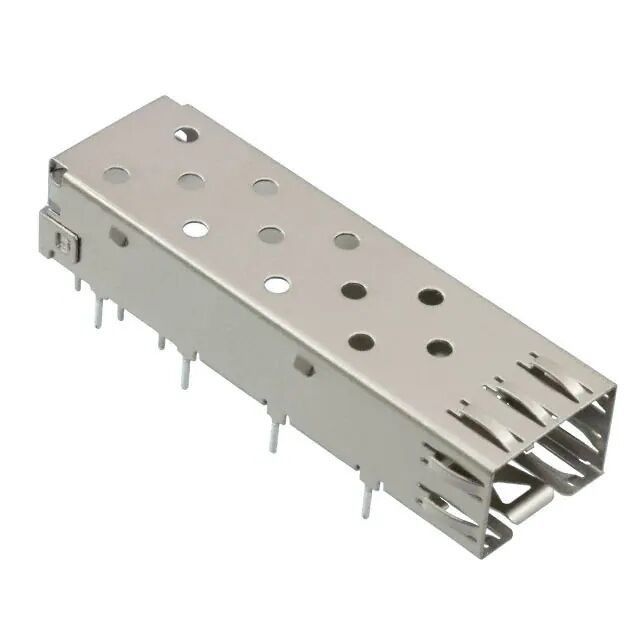

2227303-1 SFP Cage 4Gb/s Single Port High-Performance Pluggable I/O (Μια μόνο πύλη υψηλής απόδοσης)

Ο2227303-1 Κλουβί SFPείναι ένας κλωβός SFP με μία θύρα υψηλής απόδοσης, σχεδιασμένος για αξιόπιστη συνδεσιμότητα I/O με δυνατότητα σύνδεσης σε τηλεπικοινωνίες, βιομηχανικό Ethernet, ενσωματωμένα συστήματα και εξοπλισμό δικτύωσης. Υποστήριξη μέχριΜετάδοση δεδομένων 4Gb/s, αυτός ο κλωβός παρέχει ισχυρή απόδοση θωράκισης EMI και σταθερή μηχανική συγκράτηση για τις μονάδες πομποδέκτη SFP.

Τεχνικές προδιαγραφές 2227303-1 SFP Cage

2227303-1 SFP Cage Drawing

Βασικό χαρακτηριστικό του 2227303-1 Pluggable I/O Connector

Το 2227303-1 είναι ένας στιβαρός κλωβός SFP διαμόρφωσης 1x1, κατασκευασμένος σύμφωνα με τα βιομηχανικά πρότυπα. Διαθέτοντας κατασκευή από ανοξείδωτο χάλυβα και εσωτερικά/εξωτερικά ελατήρια EMI, εξασφαλίζει ελάχιστη παρεμβολή σήματος και μέγιστη δομική ακεραιότητα. Είτε αναβαθμίζετε το υπάρχον υλικό δικτύωσης είτε σχεδιάζετε νέα συστήματα επικοινωνίας, αυτός ο κλωβός προσφέρει την ακρίβεια και τη συνδεσιμότητα που απαιτούνται για περιβάλλοντα υψηλής ζήτησης.

• Αξιόπιστη απόδοση:Βελτιστοποιημένο για ταχύτητες δεδομένων έως4 Gb/s, εξασφαλίζοντας αποτελεσματική απόδοση για τις εφαρμογές εισόδου/εξόδου με δυνατότητα σύνδεσης.
• Ανθεκτική κατασκευή:Κατασκευασμένο με υψηλής ποιότηταςΑνοξείδωτο ατσάλισώμα, που προσφέρει εξαιρετική αντοχή στη διάβρωση και μηχανική αντοχή.
• Ανώτερη θωράκιση EMI:Εξοπλισμένο με ενσωματωμένα εσωτερικά και εξωτερικά ελατήρια EMI για αποτελεσματική συγκράτηση ηλεκτρομαγνητικών παρεμβολών.
• Ευρεία θερμοκρασία λειτουργίας:Σχεδιασμένο για απόδοση σε ακραία περιβάλλοντα, που κυμαίνονται από-55°C έως 85°C (-67°F έως 185°F).
• Απλοποιημένη ενσωμάτωση:Διαθέτει τυπική μέθοδο τερματισμού Through-Hole (Solder) με μήκος ουράς 3,56 mm [,14 in], συμβατή με PCB πάχους 1,5 mm [,059 in].
• Θερμικά ενισχυμένο:Ειδικά σχεδιασμένο για εφαρμογές zSFP+ βελτιωμένες θερμικά.

Εφαρμογές 2227303-1 1x1 SFP Cage

Το 2227303-1 SFP Cage είναι ιδανικό για:

• Εξοπλισμός μεταγωγής κέντρου δεδομένων
• Τηλεπικοινωνιακή Υποδομή
• Ενότητες δικτύωσης υψηλής ταχύτητας
• Βιομηχανικοί διακόπτες Ethernet
• zSFP+ Θερμικά ενισχυμένα συστήματα

Γιατί η θωράκιση EMI έχει σημασία στη σχεδίαση SFP Cage

Τα συστήματα δικτύωσης υψηλής ταχύτητας είναι ιδιαίτερα ευαίσθητα στις ηλεκτρομαγνητικές παρεμβολές. Ο κακός έλεγχος EMI μπορεί να έχει ως αποτέλεσμα:

• Υποβάθμιση του σήματος
• Απώλεια πακέτων
• Αυξημένο ποσοστό σφάλματος bit
• Αστάθεια δικτύου

Ο κλωβός SFP 2227303-1 ενσωματώνει εσωτερικά και εξωτερικά ελατήρια EMI για να διατηρεί ισχυρή επαφή γείωσης μεταξύ της μονάδας SFP και της δομής του κλωβού. Αυτό βελτιώνει τον ηλεκτρομαγνητικό περιορισμό και ενισχύει τη συνολική αξιοπιστία της δικτύωσης.

Για τους κατασκευαστές βιομηχανικού εξοπλισμού Ethernet και τηλεπικοινωνιών, η ισχυρή απόδοση EMI είναι συχνά μια κρίσιμη απαίτηση για τη συμμόρφωση με την EMC.

Πώς να επιλέξετε το σωστό κλωβό SFP

Όταν επιλέγετε έναν κλωβό SFP για το σχέδιό σας, οι μηχανικοί θα πρέπει να αξιολογήσουν:

1. Απαιτήσεις Ρυθμού Δεδομένων

Βεβαιωθείτε ότι ο κλωβός υποστηρίζει την ταχύτητα εφαρμογής στόχου.

2. Θερμικό Περιβάλλον

Οι βιομηχανικές και εξωτερικές εφαρμογές απαιτούν ευρύτερα εύρη θερμοκρασιών λειτουργίας.

3. EMI Shielding Performance

Τα εσωτερικά και εξωτερικά ελατήρια EMI συμβάλλουν στη βελτίωση της απόδοσης EMC.

4. Μέθοδος τοποθέτησης PCB

Οι κλωβοί μέσω οπών παρέχουν γενικά ισχυρότερη μηχανική συγκράτηση από τις εναλλακτικές μόνο SMT.

5. Πυκνότητα λιμένα

Οι διαμορφώσεις μιας θύρας είναι ιδανικές για συμπαγή ή αρθρωτά σχέδια.
