Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJ2011CNL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: OEM Price
Συσκευασία λεπτομέρειες: Συσκευασία δίσκων: 50 PC σε 1 δίσκο, 24tray σε 1 χαρτοκιβώτιο, που είναι 32*30*31, 8,5 ΚΛ (1200pcs)
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/Month
P/N: |
LPJ2011CNL |
Δείγματα: |
Δωρεάν διαθέσιμο |
Αρχείο: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Ζωικός κύκλος: |
Περισσότερα από 20 χρόνια |
Συμβατές μάρκες: |
Βελφούζα |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
100Base-T |
PoE: |
Μη |
Διάλεξη LED: |
χωρίς |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
0°C έως +70°C |
P/N: |
LPJ2011CNL |
Δείγματα: |
Δωρεάν διαθέσιμο |
Αρχείο: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Ζωικός κύκλος: |
Περισσότερα από 20 χρόνια |
Συμβατές μάρκες: |
Βελφούζα |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Ρυθμός δεδομένων: |
100Base-T |
PoE: |
Μη |
Διάλεξη LED: |
χωρίς |
ΕΜΙ Πλακέτες: |
Με |
Τύπος τοποθέτησης: |
Tht |
Τύπος συγκόλλησης: |
Κύμα |
Εύρος θερμοκρασίας λειτουργίας: |
0°C έως +70°C |

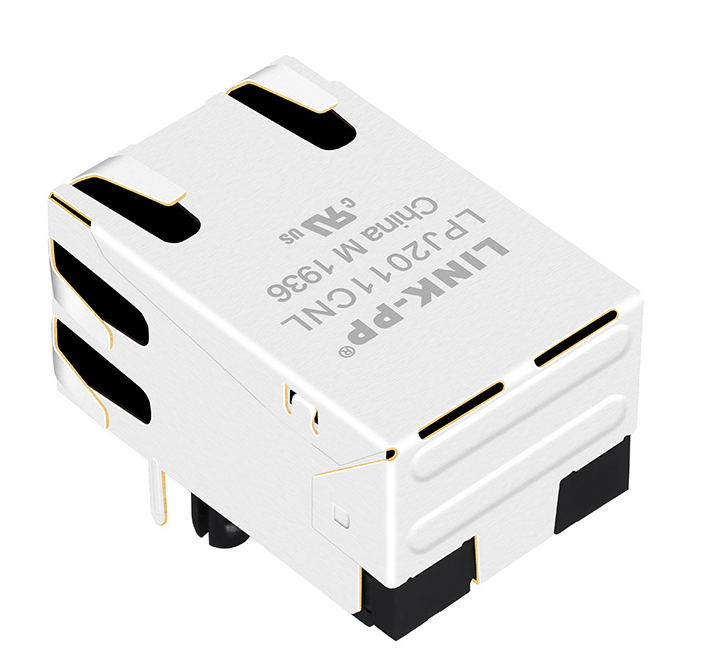

Ο LPJ2011CNL από την LINK-PP είναι ένας υψηλής ποιότητας, προστατευμένος 8-pin RJ45 σύνδεσμος με ενσωματωμένο μαγνητικό (ICM) που έχει σχεδιαστεί για το πρότυπο 10/100 Base-T Ethernet δικτύωσης.Με τυποποιημένη διαμόρφωση θύρας 1x1, ένα σχεδιασμό tab-up, και Through-Hole Technology (THT) τοποθέτηση, αυτό το MagJack έχει σχεδιαστεί για να βελτιστοποιήσει την ακινήτο PCB, παρέχοντας παράλληλα εξαιρετική προστασία EMI και ακεραιότητα σήματος.
Πλήρης συμμόρφωση με την IEEE 802.3Σύμφωνα με τα πρότυπα RoHS, UL και REACH, το LPJ2011CNL είναι μια εξαιρετικά αξιόπιστη λύση συνδεσιμότητας που χρησιμοποιείται ευρέως σε βιομηχανικούς υπολογιστές, έξυπνο οικιακό αυτοματισμό και καταναλωτικά ηλεκτρονικά.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αναλογία στροφών (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Δυνατότητα επαγωγής | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Απώλεια εισαγωγής | -1,0 dB Max (0,1 ̇100 MHz) |
| Επιστροφή απώλειας | 1·30 MHz: -20 dB Min·30·60 MHz: -15 dB Min·60·80 MHz: -10 dB Min |
| Διασταυρούμενη ακοή | 1·30 MHz: -20 dB Min·30·60 MHz: -15 dB Min·60·100 MHz: -30 dB Min |
| Η απόρριψη κοινής λειτουργίας (CMR) | -30 dB Min (1100 MHz) |
| Η τάση απομόνωσης (Hi-Pot) | 1500 VAC RMS για 60 δευτερόλεπτα Min |
| Θέρμανση λειτουργίας | 0°C έως +70°C |
| Πρότυπο Ethernet | 10BASE-T / 100BASE-TX |
| Μαγνητική ολοκλήρωση | Ενσωματωμένη μαγνητική LAN |
Αν ο σχεδιασμός σας απαιτεί μια συμπαγή και αξιόπιστη διεπαφή Ethernet, το LPJ2011CNL RJ45 MagJack ταιριάζει πολύ καλά.Η ενσωματωμένη μαγνητική του βοηθά στη βελτιστοποίηση του σχεδιασμού PCB, υποστηρίζοντας παράλληλα την ακεραιότητα του σήματος για εφαρμογές 10/100 Base-TΟ παράγοντας σχήματος tab-up το καθιστά κατάλληλο για τοποθεσίες όπου ο προσανατολισμός του λιμένα είναι σημαντικός, και ο σχεδιασμός χωρίς LED διατηρεί την ενότητα απλή για προϊόντα που δεν απαιτούν οπτική ένδειξη σύνδεσης / δραστηριότητας.
Αυτό το μοντέλο είναι επίσης μια πρακτική επιλογή για τους αγοραστές που αναζητούν μια ασύρματο συμβατή jack 10/100 Base-T RJ45 που μπορεί να υποστηρίξει την αντικατάσταση, τον επανασχεδιασμό ή τις στρατηγικές προμήθειας πολλαπλών πηγών.
Χάρη στην ανθεκτική θωράκιση και το πρότυπο αποτύπωμα, το LPJ2011CNL είναι εξαιρετικά ευπροσάρμοστο.
Αν ψάχνετε για ένααξιόπιστη 10/100 Base-T RJ45 μαγνητική πρίζα με προσανατολισμό tab-up, χωρίς LED και με προστατευμένη κατασκευή διάτρησης, τοLPJ2011CNLείναι μια αποτελεσματική επιλογή για το επόμενο σχεδιασμό Ethernet.
Το LPJ2011CNL είναι σχεδιασμένο για10/100 Βάση-Τεφαρμογές, όχι Gigabit Ethernet.
Όχι, αυτό το μοντέλο είναι...χωρίς LEDέκδοση.
Όχι, το LPJ2011CNL είναιμη PoEΜαγνητική πρίζα RJ45.
Χρησιμοποιείτεχνολογία διάτρησης (THT)για τοποθέτηση PCB.
Τα ενσωματωμένα μαγνητικά βοηθούν στην απλούστευση του σχεδιασμού PCB, βελτιώνουν τον χειρισμό σήματος Ethernet και μειώνουν τον αριθμό των εξωτερικών εξαρτημάτων που απαιτούνται.
