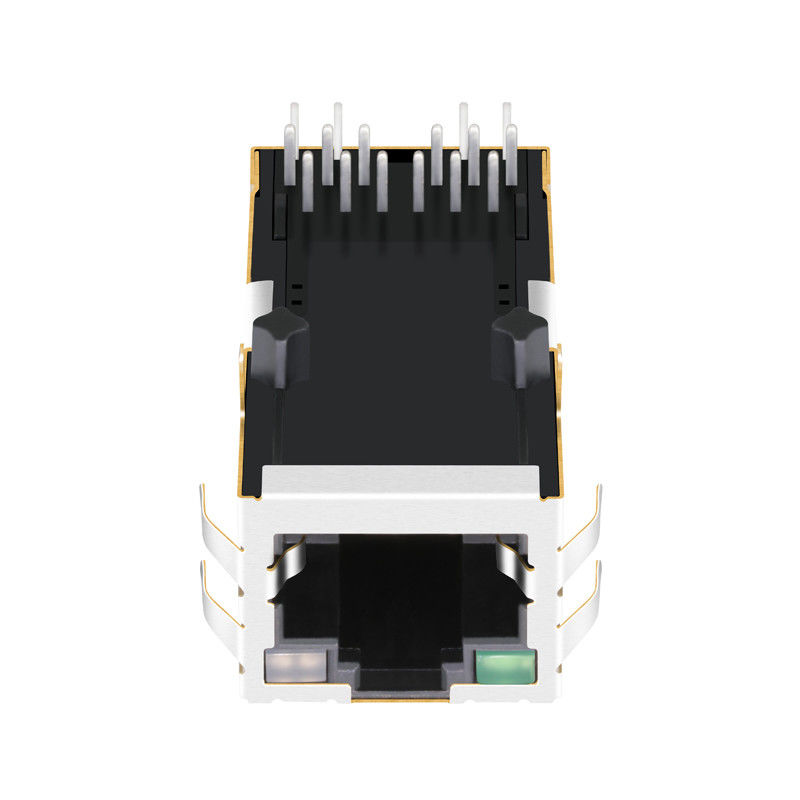

0826-1L1T-57-F 10/100BASE-T PoE Μονής Θύρας RJ45 MagJack με Γλωττίδα Προς τα Πάνω και LED G/GY

10/100Base-T Single-Port MagJack με 30W PoE+ Σύνοψη

Δελτίο δεδομένων 0826-1L1T-57-F

Βασικά αρχιτεκτονικά και ηλεκτρικά χαρακτηριστικά

• Πιστοποιημένο IEEE 802.3at PoE+ (30W): Εσωτερική μαγνητική λαβή έως600mA συνεχές συνεχές ρεύμα(720mA κορυφή) σε δύο ζεύγη χωρίς κορεσμό μαγνητικού πυρήνα, διατηρώντας την ακεραιότητα του σήματος 100Mbps κάτω από πλήρες φορτίο ισχύος.
• Γκαλβανικός απομονωτικός φραγμόςΠαραδίδει:1500 Vrms τουλάχιστονδιηλεκτρική ανθεκτική τάση (DWV) μεταξύ των κυκλωμάτων PHY και των κυκλωμάτων καλωδίων για την ασφάλεια του εξοπλισμού σε επίπεδο συστήματος.
• Ολοκληρωμένη καταστολή της ΕΜΕ: Οι εσωτερικοί θολωτές υψηλής διαπερατότητας σε συνδυασμό με τις καρτέλες γείωσης με πολλά δάχτυλα αμβλύνουν τόσο τον ακτινοβολούμενο, όσο και τον καθοδηγούμενο θόρυβο κοινής λειτουργίας στο φάσμα των 1-100 MHz.
• Μηχανική αντοχή μέσω τρύπας: Οι ουρές συγκόλλησης μέσω τρύπας παρέχουν ανώτερη κατακράτηση κατά των βαρέων πιέσεων σύνδεσης/αποσύνδεσης καλωδίων σε σύγκριση με τις εναλλακτικές λύσεις επιφανειακής τοποθέτησης.

0826-1L1T-57-F RJ45 Σχεδιασμός, Πίνακας και Αποτύπωση PCB

1. Εσωτερική Σχεδιακή Αρχιτεκτονική (PoE+ κυκλώματα)

Στο εσωτερικό του 0826-1L1T-57-F, ζεύγη διαφορικών για 10/100Base-TX (Pins 1/2 για TX, Pins 3/6 για RX) διατρέχουν μέσω μετασχηματιστών απομόνωσης 1:1 και common mode chokes.Οι κεντρικές βρύσες των μετασχηματιστών στην πλευρά του καλωδίου συνδέονται απευθείας με ειδικές σιδηροτροχιές PoE +:

0826-1Επενδύσεις- 57-F ΕΝΤΕΡΝΗ ΕΠΙΣΗΜΙΚΗ ΤΟΠΟΛΟΓΙΑ
ΠΟΛΙΤΙΚΗ ΠΟΛΙΤΙΚΗ ΠΟΛΙΤΙΚΗ
TX+[1]----o [Choke] o---- [1CT:1CT] ----------- [ 1] RJ45 TX+TX-[2]----o [Choke] o-------------------------- [ 2] RJ45 TX-Καλώδιο_Κέντρο_Τάπ-------+
                                                   |RX+[3]----ο [Choke] o---- [1CT:1CT] ---- να πάρει------ [ 3] RJ45 RX+RX-[4]- Ο Ρέιτζ 45 ΡΑΧ.Καλώδιο_Κέντρο_Τάπ------- να σας πω--+
                                                   |  |[PoE τροφοδοσία ενέργειας]<------+ +--> [PoE επιστροφή τροφοδοσίας](Πινάκια)7/8 & 4/5Εναλλακτικά/Φαντομική ένεση ισχύος)

2Καλύτερες πρακτικές διάταξης PCB και αποτυπώματος

• PoE+ ίχνη υψηλού ρεύματος: Οι πινές που συνδέονται με τις διόδους διόρθωσης PoE και το στάδιο μετατροπέα DC/DC πρέπει να διαχειρίζονται συνεχές ρεύμα έως και600 ∆720mAΟδός με πλάτους ίχνη≥ 30 mil (1 oz χαλκού) .
• Απομόνωση υψηλής τάσης: Διατηρήστε όλα τα υποκείμενα εσωτερικά και εξωτερικά στρώματα PCB απαλλαγμένα από χώμα και χαλκό ισχύος (Copper Keep-Out) απευθείας κάτω από την περιοχή του μετασχηματιστή για να διατηρηθεί η1500 στροφέςφυσικό γαλβανικό φράγμα.
• Γείωση του πλαισίου: Να εξασφαλίζεται ότι οι δύο άξονες γείωσης με την ασπίδα συγκολλώνται απευθείας στο έδαφος του πλαισίου (GND_CHASSIS), χωρισμένες από το ψηφιακό έδαφος (GND_DIGITAL) από ένα κενό σπινθήρα υψηλής τάσης ή πυκνωτή αποσύνδεσης.

Ενημερωτικά σχετικά με το 0826-1L1T-57-F PoE MagJack

Ερώτηση 1: Μπορεί το 0826-1L1T-57-F να χρησιμοποιηθεί σε εξωτερικές κάμερες ασφαλείας;

Α: Ενώ είναι βαθμολογημένο για0°C έως +70°C, οι εξωτερικές εγκαταστάσεις πρέπει να λαμβάνουν υπόψη την ηλιακή φόρτιση και την εσωτερική απώλεια θερμότητας από το κύκλωμα PoE 30W.Οι μηχανικοί υλικού θα πρέπει να αναβαθμίσουν στην βιομηχανική κατηγορία αδελφού0826-1X1T-57-F (-40°C έως +85°C).

Ε2: Ποια είναι η προωθητική τάση και η διαμόρφωση κίνησης για τα LED G/GY;

ΑΤο αριστερό LED είναι μια μονοχρωματική πράσινη δίοδος (συνήθως 2,1V ̇ 2,2V προς τα εμπρός πτώση σε 20mA).Το δεξί LED είναι μια διχρωματική πράσινη/κίτρινη δίοδος καλωδιωμένη σε αντι-παράλληλο ή κοινό-καθοδικό, ανάλογα με την υπο-αναθεώρηση· το ρεύμα κίνησης πρέπει να περιορίζεται σε 10mA ̇ 20mA μέσω αντίστασης σειράς από τους GPIO PHY ή SoC.

Ε3: Πώς αποτρέπει αυτό το MagJack την κορεσμό του μαγνητικού πυρήνα κάτω από 30W PoE+;

ΑΤο 0826-1L1T-57-F χρησιμοποιεί κεντρικές βρύσες υψηλού ρεύματος με πυρήνες φερριτών υψηλής κορεσμού που έχουν δοκιμαστεί για να διατηρήσουν≥ 350 μH OCL ακόμη και με 8mA DC παρεκκλίσεις που επικαλύπτονται σε συνεχείς ρεύματα PoE, εξασφαλίζοντας μηδενικές πτώσεις συνδέσμων.
