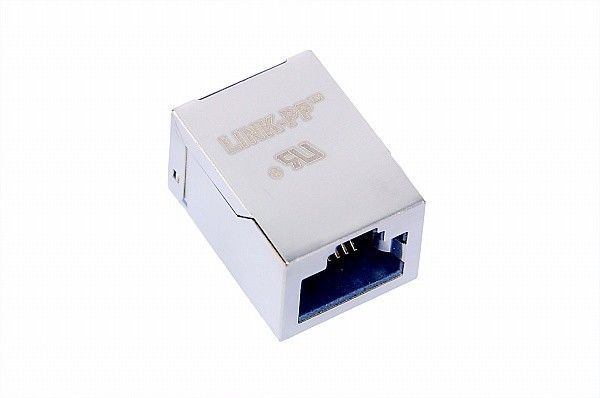

IEEE 802.3 μαγνητική RJ45 Jack 1X1 ετικέττα RoHS επάνω χωρίς το 08B0-1V1T-36-φ των οδηγήσεων

1.Characteristics:

1)RJ45 συνδετήρας με τον ενσωματωμένο μετασχηματιστή/την κοινή έμφραξη τρόπου

2)Διαθέσιμος σε SMD, THT και THT με USB

3)350µH ελάχιστο OCL με 8mA προκατειλημμένο

4)Συμμορφώνεται με IEEE 802,3

5)Εκτεταμένη σειρά θερμοκρασίας -40°C σε +85°C διαθέσιμο

6)Σημείο εισόδου PoE+

2. Λειτουργία/εφαρμογή:

1)10/100 βάση-τ

2)xDSL διαποδιαμορφωτές

3)Ενσωματωμένο PC

4)Εφαρμογές του τοπικού LAN

5)Πλήμνη, δρομολογητής, διακόπτες

3. Μηχανική σύνδεση:

1) Διαμόρφωση του Jack

3. Ηλεκτρικά χαρακτηριστικά:

1) Προστατευμένος

Ναι

4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:

1) Δάχτυλο της EMI

Ναι

2) Μέθοδος λήξης

Ύλη συγκολλήσεως

5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:

1) Διαμόρφωση λιμένων

Ενιαίος

2) Δάχτυλα της EMI - κορυφή και πλευρές

Με/χωρίς

3) Προσανατολισμός συρτών

Πρότυπα - σύρτης κάτω

4) Μήκος ουρών PCB

3.50±0.50mm

6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:

1) Φορτωμένος εκ των προτέρων

Ναι

2) Τύπος λήξης επαφών

Μέσω της τρύπας

7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:

1) Ύφος συνδετήρων

Jack

8. Βιομηχανικά τυποποιημένοι:

1) RoHS/ELV συμμόρφωση

RoHS υποχωρητικό, ELV υποχωρητικό

2) Αμόλυβδες διαδικασίες ύλης συγκολλήσεως

Ύλη συγκολλήσεως κυμάτων ικανή σε 265°C

3) RoHS/ELV ιστορία συμμόρφωσης

Πάντα ήταν RoHS υποχωρητικό

9. Προσδιορισμός που χαρακτηρίζει:

1) Χρώμα των αριστερών οδηγήσεων

Πράσινος ή κίτρινος

2) Χρώμα των σωστών οδηγήσεων

Πράσινος ή κίτρινος

10. Όροι για τη χρήση:

1) Ισχύει για

Τυπωμένος πίνακας κυκλωμάτων

2) Περιβαλλοντικές συνθήκες

Γραφείο/εγκαταστάσεις

3) Λειτουργούσα θερμοκρασία (°C)

0 - 70/-40 - +85

11. Σχετικά με τη διαμόρφωση χαρακτηριστικά γνωρίσματα

1) Μαγνητικό κύκλωμα

3D15

2) Δείκτης θέσης

Οδηγημένος

3) Αποσύζευξη του πυκνωτή

Με/χωρίς

4) Οπίσθια επίγεια ετικέττα PCB

Με/χωρίς

5) Ποσότητα μολύβδου σημάτων

8
