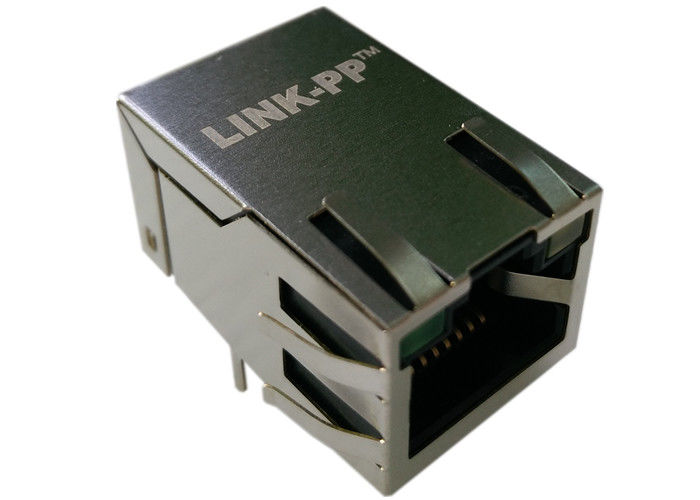

JP011821UNL 1 × 1 RJ45 PulseJack με μαγνητικά 1CT:1CT 100Base-TX

JP011821UNL PulseJack Tab-UP RJ45 με ενσωματωμένα μαγνητικά 1:1, 100Base-TX, απομόνωση 2250 VDC, LED· τοποθέτηση μέσω οπών.

JP011821UNL Γρήγορη επισκόπηση

• Αριθμός εξαρτήματος: JP011821UNL (EOL σημειώνεται στην αρχική καταχώριση)
• Μορφή: 1×1 πλευρικής εισόδου (tab-UP) RJ45 με ενσωματωμένα μαγνητικά (1CT:1CT)
• Κύρια χρήση: Κάρτες δικτύου 100Base-TX (Fast Ethernet), ενσωματωμένες συσκευές, δρομολογητές/διακόπτες που χρειάζονται ενσωματωμένο μετασχηματιστή και ενδεικτικές λυχνίες κατάστασης.
• Ονομαστική τάση απομόνωσης: 2250 VDC (φύλλο δεδομένων) — Hipot 1500 Vrms @60 Hz για 1 λεπτό.
• Τοποθέτηση: Μέσω οπών (THT) — ισχυρή μηχανική συγκράτηση, συμβατό με κυματοειδή συγκόλληση.
• Εύρος θερμοκρασίας: 0°C έως +70°C (λειτουργίας).
• RoHS: Ναι.
• Κατάσταση: EOL (ετικέτα πηγής: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Βασικά χαρακτηριστικά του 1x1 Tab-UP RJ45 PulseJack

• Ενσωματωμένα μαγνητικά true 1CT:1CT — απλοποιεί τη λίστα υλικών (BOM) και μειώνει την επιφάνεια της πλακέτας σε σύγκριση με διακριτά μαγνητικά.
• Υψηλή απομόνωση (προδιαγραφή 2250 VDC) για ισχυρή απομόνωση γραμμής και περιθώριο ασφαλείας.
• Διπλά / δίχρωμα LED (αριστερά/δεξιά) για διάγνωση σύνδεσης/δραστηριότητας (η σημειογραφία G_O/Y υποδεικνύει πράσινο/πορτοκαλί δίχρωμο + κίτρινο).
• Δάχτυλα EMI παρέχονται για καλύτερη γείωση θωράκισης όταν χρησιμοποιείται σασί/γειωμένη θωράκιση.
• Σχεδιασμένο για 100Base-TX — απώλεια εισαγωγής, απώλεια επιστροφής και διασταυρούμενη παρεμβολή βελτιστοποιημένα γύρω στα 1–100 MHz.
• Τοποθέτηση μέσω οπών & περίβλημα UL94V-0 για αξιοπιστία και ευκολία κατασκευής.

Προδιαγραφές του JP011821UNL 100Base-TX Magjack

Φύλλο δεδομένων JP011821UNL

1. Φύλλο δεδομένων JP011821UNL Μηχανικά

2. Φύλλο δεδομένων JP011821UNL Διάταξη PCB

3. Φύλλο δεδομένων JP011821UNL Ηλεκτρικά Σχηματικά

Υλικά, Συμμόρφωση και Περιβαλλοντικές Προδιαγραφές

• Θωράκιση: Ορείχαλκος με επιμετάλλωση νικελίου 10–20 μin πάνω από ορείχαλκο — καλή αγωγιμότητα και προστασία από διάβρωση.
• Επαφές: Φωσφοροχαλκός με υπόστρωμα νικελίου + επιλεκτικό χρυσό (15 μin) στην περιοχή ζεύξης — εξασφαλίζει χαμηλή αντίσταση επαφής και ανθεκτική ζεύξη.
• Περίβλημα: Θερμοπλαστικό με βαθμολογία UL94V-0 για απόδοση ευφλεκτότητας.
• Θερμοκρασία λειτουργίας: 0°C έως 70°C — κατάλληλο για εξοπλισμό εμπορικής ποιότητας αλλά όχι για σκληρά βιομηχανικά περιβάλλοντα (-40°C).
• MSL = 1: δεν απαιτείται ειδικό ψήσιμο πριν από την επανασυγκόλληση/συναρμολόγηση.

Σημειώσεις σχεδιασμού & ενσωμάτωσης PCB για RJ45 με Μαγνητικά

• Αποτύπωμα & μηχανικά: Οι ακίδες THT παρέχουν ισχυρή μηχανική στερέωση — επιβεβαιώστε τις εγκοπές της πλακέτας και την περιοχή αποφυγής για καθαρό χώρο εισόδου από πάνω.
• Γείωση θωράκισης: Χρησιμοποιήστε τα pads των δακτύλων EMI και πολλαπλές οπές γείωσης προς την γείωση της PCB για να αξιοποιήσετε πλήρως τη θωράκιση για έλεγχο EMI. Δρομολογήστε μια διαδρομή χαμηλής αντίστασης προς το σασί εάν χρειάζεται.
• Μαγνητικά: Τα εσωτερικά μαγνητικά 1CT:1CT αφαιρούν την ανάγκη για εξωτερικούς μετασχηματιστές — εξακολουθείτε να επαληθεύετε τις απαιτήσεις αντιστοίχισης πλευράς PHY και καταστολής κοινού τρόπου για το PHY σας.
• LED: Οι ακίδες LED Α/Δ χρησιμοποιούν επιλογές δίχρωμων / μονόχρωμων LED (G_O/Y). Ελέγξτε την διάταξη των ακίδων για τοποθέτηση αντιστάσεων ή απαιτήσεις οδήγησης LED στην πλακέτα — ορισμένα σχέδια περιλαμβάνουν σειριακές αντιστάσεις στην πλακέτα, άλλα τις αναμένουν εξωτερικά.
• Θερμική / κυματοειδής συγκόλληση: Η κατασκευή THT ανέχεται την κυματοειδή συγκόλληση και τις τυπικές ροές επανασυγκόλλησης (ελέγξτε τις συστάσεις του κατασκευαστή).

Συχνές Ερωτήσεις Σχετικά με το JP011821UNL RJ45 PulseJack

Ε1 — Είναι το JP011821UNL θωρακισμένο;

Α: Ναι. Το προϊόν χρησιμοποιεί θωράκιση από ορείχαλκο με επιμετάλλωση νικελίου (10–20 μin Ni πάνω από ορείχαλκο) και περιλαμβάνει δάχτυλα EMI για γείωση σασί.

Ε2 — Περιλαμβάνει το JP011821UNL μαγνητικά;

Α: Ναι. Περιέχει ενσωματωμένα μαγνητικά 1CT:1CT (TX και RX 1CT:1), αφαιρώντας την ανάγκη για εξωτερικό μετασχηματιστή LAN για τυπικά σχέδια 10/100Base-TX.

Ε3 — Ποιες ταχύτητες Ethernet υποστηρίζει;

Α: Σχεδιασμένο για 100Base-TX (10/100 Mbps). Δεν έχει καθοριστεί για λειτουργία Gigabit — επαληθεύστε πριν από τη χρήση στα 1000Base-T.

Ε4 — Ποια είναι η ονομαστική τάση απομόνωσης / hipot;

Α: Η απομόνωση ορίζεται ως 2250 VDC· η δοκιμή hipot που αναφέρεται είναι 1500 Vrms @60Hz για 1 λεπτό.

Ε5 — Τι LED είναι διαθέσιμα και πώς διαμορφώνονται;

Α: Τα LED αριστερά/δεξιά υποδεικνύονται ως G_O / Y (πράσινο/πορτοκαλί δίχρωμο στη μία πλευρά, κίτρινο στην άλλη). Επαληθεύστε τη διάταξη των ακίδων και την τοποθέτηση των σειριακών αντιστάσεων στο σχηματικό σας.

Ε6 — Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Α: 0°C έως +70°C (εμπορικής ποιότητας).

Ε7 — Είναι αυτό το εξάρτημα συμβατό με RoHS και ποιο είναι το MSL;

Α: Ναι, συμβατό με RoHS. MSL = 1.

Ε8 — Είναι το JP011821UNL ακόμα σε παραγωγή;

Α: Η πηγή σημειώνει EOL (τέλος ζωής) στην καταχώριση του εξαρτήματος. Εάν βασίζεστε σε μεγάλες σειρές παραγωγής, πιστοποιήστε εναλλακτικό LPJ2011KONL νωρίς.

Ε9 — Ποιες είναι οι τυπικές περιπτώσεις χρήσης του JP011821UNL Magjack?

Α: Ενσωματωμένες πλακέτες, κάρτες δικτύου, δρομολογητές, καταναλωτικός εξοπλισμός δικτύωσης που απαιτεί ενσωματωμένα μαγνητικά και ενδεικτικές λυχνίες LED.
