JP011821UNL 1 × 1 RJ45 PulseJack με μαγνητικά 1CT:1CT 100Base-TX

JP011821UNL PulseJack Tab-UP RJ45 με ενσωματωμένο μαγνητικό 1: 1, 100Base-TX, απομόνωση 2250 VDC, LEDs.

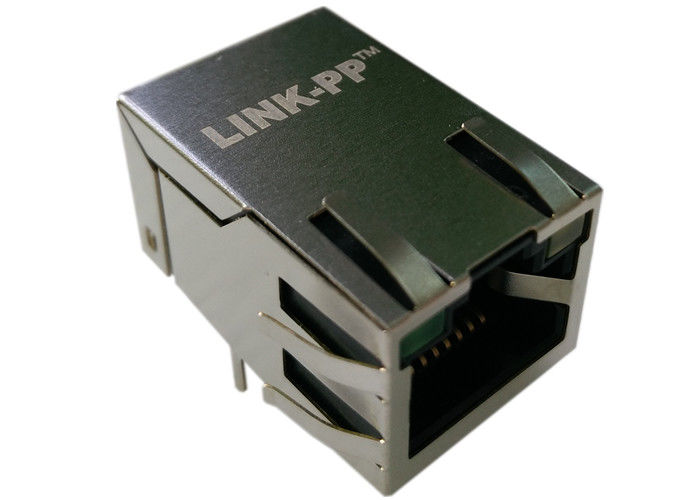

JP011821UNL RJ45 PulseJack Γρήγορη φωτογραφία

• Αριθμός τμήματος:JP011821UNL (EOL σημειώνεται στην καταχώριση της πηγής)
• Σχήμα:1×1 πλευρική είσοδος (tab-UP) RJ45 με ενσωματωμένο μαγνητικό (1CT:1CT)
• Πρωτογενής χρήση:100Base-TX (Fast Ethernet) NIC, ενσωματωμένες συσκευές, δρομολογητές/συνδέτες που χρειάζονται ενσωματωμένο μετασχηματιστή και LED κατάστασης.
• Δυνατότητα απομόνωσης: 2250 VDC(σημείο δεδομένων) ∆ΙΠΟΤ 1500 Vrms @60 Hz για 1 λεπτό.
• Εγκατάσταση:Μέσα από τρύπα (THT) strong ισχυρή μηχανική κατακράτηση, συμβατή με τα κύματα συγκόλλησης.
• Πεδίο θερμοκρασίας: 0°C έως +70°C(λειτουργεί).
• RoHS:- Ναι, ναι.
• Κατάσταση:ΕΟΠ (ετικέτα της πηγής:ΕΥΛ - CONN,RJ45,1X1,100D,1:1Πανεπιστήμιο της Βρετανίας)).

Βασικά χαρακτηριστικά του 1x1 Tab-UP RJ45 PulseJack

• Ενσωματωμένη αληθινή μαγνητική 1CT:1CT∙ απλοποιεί το BOM και μειώνει την έκταση της πλακέτας σε σύγκριση με τα διακριτά μαγνητικά.
• Υψηλή απομόνωση(2250 VDC spec) για ισχυρή απομόνωση γραμμών και περιθώριο ασφάλειας.
• Διχρωματικές / διπλές LED (αριστερά/δεξιά)για τη διάγνωση σύνδεσης/δραστηριότητας (η σημειογραφία G_O/Y υποδηλώνει πράσινο/πορτοκαλί δίχρωμα + κίτρινο).
• Δάχτυλα EMIΠροβλέπεται καλύτερη γείωση της ασπίδας όταν χρησιμοποιείται υπόστρωμα/γείωση της ασπίδας
• Σχεδιασμένο για 100Base-TXΗ απώλεια εισαγωγής, η απώλεια επιστροφής και η διασταυρούμενη ομιλία βελτιστοποιούνται γύρω στα 1 100 MHz.
• Εγκατάσταση μέσω τρύπας και περίβλημα UL94V-0για την αξιοπιστία και την κατασκευαστικότητα.

Προδιαγραφές του JP011821UNL 100Base-TX Magjack

JP011821UNL Δελτίο δεδομένων

1. JP011821UNL Μηχανικά φύλλων δεδομένων

2. JP011821UNL Δελτίο δεδομένων Διαμόρφωση PCB

3. JP011821UNL Δελτίο δεδομένων Ηλεκτρικά σχήματα

Υλικά, συμμόρφωση και περιβαλλοντικές προδιαγραφές

• Ασπίδα:Λευκό χάλκινο με επικάλυψη από νικέλιο 10·20 μin πάνω από χάλκινο ∙ καλή αγωγιμότητα και προστασία από τη διάβρωση.
• Επικοινωνίες:Φωσφορικός χάλκινος με νικελική υποφλούδα + επιλεκτικός χρυσός (15 μin) στην περιοχή ζευγαρώματος εξασφαλίζει χαμηλή αντίσταση επαφής και ανθεκτική ζευγαρώματα.
• Διαμονή:ΘερμοπλαστικήUL94V-0για τις επιδόσεις εύφλεξης.
• Θερμοκρασία λειτουργίας:0°C έως 70°C ̇ κατάλληλο για εξοπλισμό εμπορικής χρήσης, αλλά- Όχι, όχι.για σκληρά βιομηχανικά περιβάλλοντα (-40°C).
• MSL = 1:δεν απαιτείται ειδική ψήσιμη διαδικασία πριν από την επανεξέταση/συναρμολόγηση.

Σχεδιασμός και ενσωμάτωση PCB σημειώσεις για RJ45 με μαγνητικά

• Αποτύπωση και μηχανική:Οι καρφίτσες THT παρέχουν ισχυρή μηχανική στερέωση ̇ επιβεβαιώνουν τις διακοπές της σανίδας και κρατούν έξω για την ανοικτή θέση από την κορυφή της εισόδου.
• Γείωση ασπίδας:Χρησιμοποιήστε EMI δακτυλικά πακέτα και πολλαπλά δρομολόγια γείωσης σε PCB γείωση για να αξιοποιήσετε πλήρως την ασπίδα για έλεγχο EMI.
• Μαγνητικά:Εσωτερικοί μαγνητικοί 1CT:1CT εξαλείφουν την ανάγκη για εξωτερικούς μετασχηματιστές εξακολουθούν να επαληθεύουν τις απαιτήσεις αντιστοίχισης πλευρικών PHY και common-mode choke για το PHY σας.
• Φώτα LED:Ελέγξτε το πινάρισμα για την τοποθέτηση του αντίστασης ή τις απαιτήσεις της ενσωματωμένης οδήγησης LED.Άλλοι τους περιμένουν εξωτερικούς..
• Θερμική / κυματική συγκόλληση:Η κατασκευή του THT αντέχει τις κυματικές συγκόλλησεις και τις τυπικές ροές επανεξέτασης (ελέγξτε τις συστάσεις του κατασκευαστή).

Ενημερωτικά ερωτήματα σχετικά με το JP011821UNL 100Base-TX RJ45 MagJack

Ερώτηση 1: Είναι ο JP011821UNL προστατευμένος;

Α:Το προϊόν χρησιμοποιεί μια ασπίδα από χαλκό με επικάλυψη από νικέλιο (1020 μin Ni πάνω από χαλκό) και περιλαμβάνει δάχτυλα EMI για γείωση του πλαισίου.

Ε2 ️ Περιλαμβάνει το JP011821UNL μαγνητικά;

Α:Περιέχει ενσωματωμένο μαγνητικό 1CT:1CT (TX και RX 1CT:1), εξαλείφοντας την ανάγκη για εξωτερικό μετασχηματιστή LAN για τα πρότυπα 10/100Base-TX.

Ε3 Τι ταχύτητες Ethernet υποστηρίζει;

Α:Σχεδιασμένο για100Base-TX (10/100 Mbps).Δεν έχει καθοριστεί για λειτουργία Gigabit ∙ επικυρώστε πριν τη χρήση στο 1000Base-T.

Ε4 Ποιά είναι η βαθμολογία απομόνωσης / υποδομής;

Α:Η απομόνωση προσδιορίζεται ως2250 VDC· η υποθετική δοκιμή που αναφέρεται είναι1500 Vrms @60Hz για 1 λεπτό.

Ε5 ∆ιαθέσιμα LED και διαμόρφωση

Α:Αριστερά/δεξιά LED που αναφέρονται ωςΓΟ / Υ(πράσινο/πορτοκαλί δίχρωμα από τη μία πλευρά, κίτρινο από την άλλη).

Ε6 Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Α: 0°C έως +70°C(εμπορική ποιότητα).

Ε7 Είναι αυτό το μέρος συμβατό με το RoHS και ποιο είναι το MSL;

Α:Ναι, συμβατό με το RoHS.MSL = 1.

Ε8 Η JP011821UNL εξακολουθεί να παράγεται;

Α:Σημειώσεις της πηγήςΕΟΛΑν βασίζεστε σε μεγάλες σειρές παραγωγής, προετοιμάστε ένα εναλλακτικό LPJ2011KONL νωρίς.

Ε9 ∆ Ποιες είναι οι τυπικές περιπτώσεις χρήσης τουJP011821UNL Magjack?

Α:Ενσωματωμένες πλακέτες, NIC, δρομολογητές, εξοπλισμός δικτύωσης καταναλωτών που απαιτεί ενσωματωμένο μαγνητικό και LED δείκτες.
