Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Προδιαγραφές: | HY931147C | Εφαρμογές: | Σημείο εισόδου 10/100 |
---|---|---|---|
Προσανατολισμός: | Δευτερεύουσα είσοδος (σωστή γωνία) | Τύπος του Jack: | RJ45 |
Προστατευμένος/φίλτρο: | Ναι | Γένος: | Θηλυκό |
νέο μοντέλο: | LPJ0049GDNL | Αρχείο: | Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Κυριώτερο σημείο: | σημείο εισόδου rj45 pinout,Διπλός Rj45 γρύλος |
δύναμη μήκους RJ45 Magjack του 1.21.3mm πάνω σε Ethernet.
2.1X1 ετικέττα-κατεβάζουν
3.Through μορφωματικός γρύλος τρυπών RJ45
4.10/100 βάση-τ
Περιγραφή:

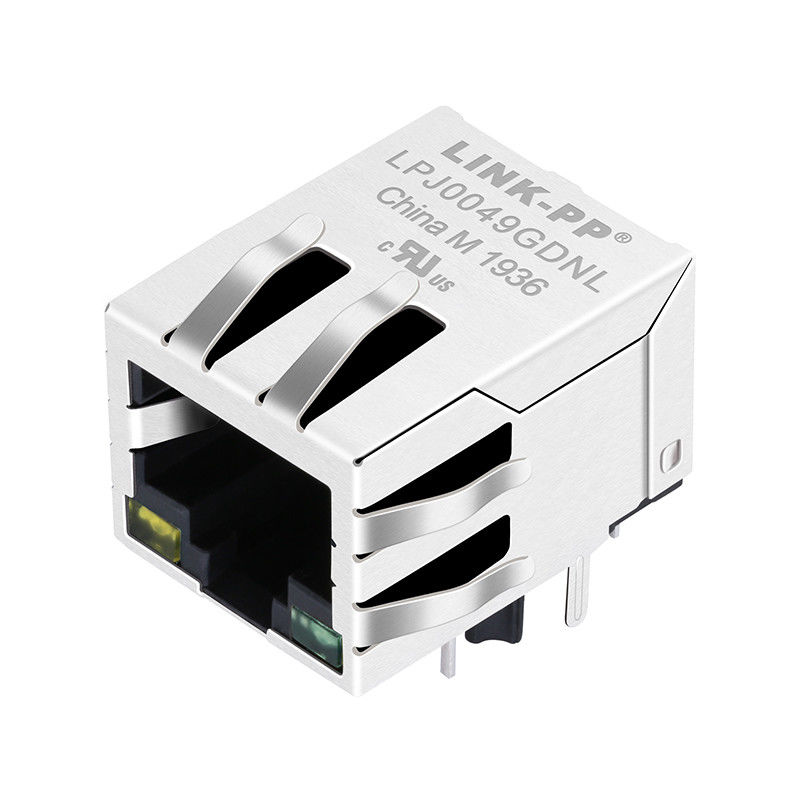

1X1 RJ45 Magjack με τα leds, IEEE 802.3af συνάντησης
Οι ενιαίοι συνδετήρες λιμένων RJ45 Ethernet με το 10/100 βάση-τ ενσωμάτωσαν Magnetics & το σημείο εισόδου, των κίτρινων/πράσινων οδηγήσεων, ετικέττα κάτω, RoHS | |
Σύνδεση-PP αριθμός μερών | LPJ0049GDNL |
Αριθμός μερών Hanrun | HY931147C |
Εφαρμογή-τοπικό LAN | ETHERNET (σημείο εισόδου) |
AutomDX | ΝΑΙ |
Κύκλωμα ΒΣΤ | ΝΑΙ |
Διαμόρφωση RX | Τ, Γ |
Διαμόρφωση TX | Τ, Γ |
Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
Πυρήνες ανά λιμένα | 4 |
Δίοδοι | Με τις ΔΙΟΔΟΥΣ |
Επιλογή οδηγήσεων | YELLOW/GREEN |
Σύρτης | ΕΤΙΚΕΤΤΑ ΚΑΤΩ |
Αριθμός λιμένων | 1X1 |
PCB | FR4 |
Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
PCB που διατηρεί τη θέση | ΘΈΣΗ Τ |
Ύψος συσκευασίας (ίντσες) | 0,531 |
Ύψος συσκευασίας (χιλ.) | 13.50 |
Μήκος συσκευασίας (ίντσες) | 0,839 |
Μήκος συσκευασίας (χιλ.) | 21.30 |
Πλάτος συσκευασίας (ίντσες) | 0,626 |
Πλάτος συσκευασίας (χιλ.) | 15.90 |
Τύπος καρφιτσών | ΎΛΗ ΣΥΓΚΟΛΛΉΣΕΩΣ THT |
RoHS υποχωρητικό | Ναι-RoHS-5 ΜΕ το ΜΟΛΥΒΔΟ στην ΑΠΑΛΛΑΓΗ ΥΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ |
Αναζήτηση | ΝΑΙ |
Ετικέττες της EMI ασπίδων | ΜΕ |
Ταχύτητα | 10/100 βάση-τ |
Θερμοκρασία | 0 σε 70℃ |
Αναλογία RX στροφών | 1CT: 1CT |
Αναλογία TX στροφών | 1CT: 1CT |
Συσκευασία δίσκων: Χαρτοκιβώτιο size/32*30*31cm, G.W. - carton/8.5kg, qty-Carton/1200pcs, SPQ/50pcs
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
1) Τύπος προϊόντων = συνδετήρας
2) Τύπος του Jack = RJ45
3) Σχεδιάγραμμα = πρότυπα
4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)
2. Μηχανική σύνδεση:
1) Διαμόρφωση του Jack = 1 X 1
3. Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένος = ναι
4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
2) Μέθοδος λήξης = ύλη συγκολλήσεως
5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = ενιαίος/πολυ
2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB
6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί
7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
1) Ύφος συνδετήρων = Jack
8. Βιομηχανικά τυποποιημένοι:
1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,
Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό
9. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ
10. Όροι για τη χρήση:
1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85
