Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

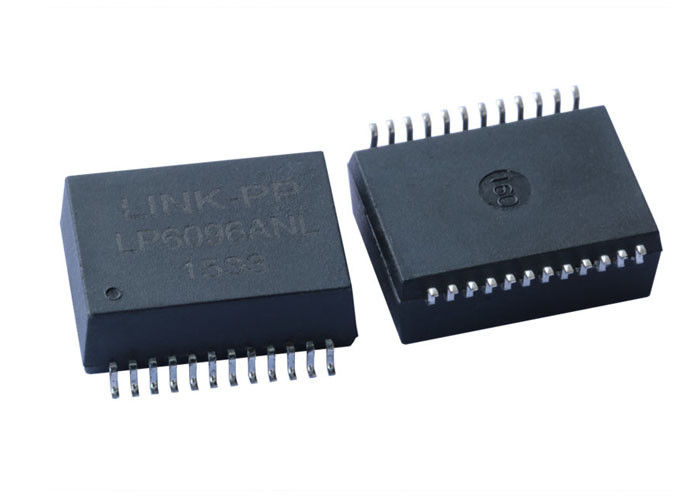

Αριθμό μοντέλου: HX6096NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: 2 εβδομάδες
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Σειρά: |
Μετασχηματιστής Ethernet |
Αριθμός Διάδρομων/Λιμένων: |
Μονό |
Ταχύτητα: |
1000Base-T |
Τύπος στερέωσης: |
SMT |
ΠΟΕ: |
Υποστήριξη PoE+ (4pr) |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
RoHS: |
Συμμόρφωση Rohs |
Διαστάσεις μετασχηματιστή: |
18.16mmX16.002mmX6.6mm |
Αναλογία στροφών: |
1:1 |
Τάση απομόνωσης: |
1500 VAC |
Σειρά: |
Μετασχηματιστής Ethernet |
Αριθμός Διάδρομων/Λιμένων: |
Μονό |
Ταχύτητα: |
1000Base-T |
Τύπος στερέωσης: |
SMT |
ΠΟΕ: |
Υποστήριξη PoE+ (4pr) |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
RoHS: |
Συμμόρφωση Rohs |
Διαστάσεις μετασχηματιστή: |
18.16mmX16.002mmX6.6mm |
Αναλογία στροφών: |
1:1 |
Τάση απομόνωσης: |
1500 VAC |
1Αριθμός θύρων: Διαμόρφωση ενιαίας θύρας για εξορθολογισμένες ρυθμίσεις δικτύου.
2Η αναλογία στροφών: 1:1 Ο πομπός και ο δέκτης βοηθούν στη διατήρηση της ακεραιότητας του σήματος.
3. Ινδυτικότητα: Διαθέτει 300μH ινδυτικότητα στους 25°C για σταθερή μεταφορά ισχύος σε εφαρμογές PoE+.
4Τύπος τοποθέτησης μετασχηματιστή: σχεδιασμός επιφάνειας για εύκολη ενσωμάτωση και ευέλικτη τοποθέτηση.
5. Συμμόρφωση ROHS: Κατασκευάζεται σύμφωνα με βιώσιμα και φιλικά προς το περιβάλλον πρότυπα.
Οι μονάδες αυτές είναι σχεδιασμένες για να επαναπροσδιορίσουν την υποδομή του δικτύου σας.Αντιπροσωπεύει τις ανάγκες μιας ποικιλίας εφαρμογών, συμπεριλαμβανομένων των διακόπτες, δρομολογητές, σταθμοί βάσης, σημεία πρόσβασης και IPTV.
Αυτός ο μετασχηματιστής είναι κατασκευασμένος με ακρίβεια και καινοτομία για να αυξήσει την απόδοση του δικτύου σας.
Σύνοψη |
Μετασχηματιστές με 1000Base-T ενσωματωμένο μαγνητικό |
---|---|
Προδιαγραφές | IEEE 802.3 |
Αναλογία στροφών | 1.00± 2% |
Δυνατότητα διασύνδεσης (Cww) |
20 pF TYP. @ 1MHz |
Δυνατότητα ρύπανσης διαρροής (LL) | 250 nH TYP.@100 kHz, 100 mV |
Απώλεια εισαγωγής | 100 kHz:-1,2 dB μέγιστο |
Επιστροφή απώλειας | 1-40 MHz: -16dB MIN 1-40 MHz:-10dB MIN |
ΟΚΛ |
350 uHMIN @+25°C 300 uH MIN Σταυρός-40°C έως +85°C |
Διασταυρούμενα, παρακείμενα κανάλια | 1MHz:-50dB MIN 10MHz-100MHz:-55dB MIN |
Συντελεστής απόρριψης κοινής λειτουργίας | 2 MHz: -50dB MIN 10MHz -100MHz: -15dB MIN |
Διορισμός τάσης / ρεύματος συνεχούς ρεύματος | 720 mA, @57 V (συνεχής) |
Απομόνωση εισόδου-εξόδου | 1500 VRMS MIN @ 60 δευτερόλεπτα |
Θερμοκρασία λειτουργίας | -40°C- +85°C |
Θέρμανση αποθήκευσης | -50°C- +125°C |
