HX1188NL LAN Transformer Surface Mounted 10/100 Base-T Ethernet 16 πινών

Χαρακτηριστικά Μετασχηματιστών HX1188NL 100Base-TX:

1. Πλήρως συμβατό με τα πρότυπα RoHS-6.
2. Σχεδιασμένο με ανοιχτό πλαίσιο για βελτιωμένη θερμική διαχείριση.
3. Η τεχνολογία επιφανειακής στήριξης επιτρέπει την εύκολη ενσωμάτωση.
4. Υψηλή τάση απομόνωσης 1,5 kV διασφαλίζει την ασφάλεια και την αξιοπιστία στη μετάδοση δεδομένων.
5. Ευρύ εύρος θερμοκρασίας λειτουργίας από -40°C έως +85°C.
6. Διαθέτει υψηλή αυτεπαγωγή 350 μH για σταθερή μετάδοση δεδομένων.
7. Συμπαγείς διαστάσεις 12,7x9,53x5,97 mm.
8. Μπορεί να αποθηκευτεί σε θερμοκρασίες από -50°C έως +125°C.

Εφαρμογές Μετασχηματιστή LAN HX1188NL:

• Μετασχηματιστής/Φίκος LAN Ethernet
• Δίκτυα 100 Base-TX
• Διεπαφή Δεδομένων και Απομόνωση
• Βιομηχανικά και Εμπορικά Περιβάλλοντα
• Εξοπλισμός Δικτύωσης
• Τηλεπικοινωνίες
• Ενσωματωμένα Συστήματα
• Συστήματα Αυτοματισμού
• Συστήματα Ασφαλείας

Φύλλο Δεδομένων HX1188NL:

Ηλεκτρικές Προδιαγραφές Pulse HX1188NL (@25°C):

1. Λόγος Σπειρών 50KHz, 0.5V Πλευρά Chip: Πλευρά Γραμμής=1CT: 1CT±2%

2. Αυτεπαγωγή (Ls) 100KHz, 0.1V, 12mA DC Bias: Πλευρά Chip: 350uH Ελάχιστο

3. Απώλεια Εισαγωγής 1-100MHz: -1.4dB Μέγιστο

4. Απώλεια Επιστροφής 1-30MHz: -16dB Ελάχιστο

40MHz: -14.4dB Ελάχιστο

50MHz: -13.1dB Ελάχιστο

60-80MHz: -12dB Ελάχιστο

100MHz: -10dB Ελάχιστο

5. Απόρριψη Διαφορικού προς Κοινό Μέσο:

30MHz: -45dB Ελάχιστο

60MHz: -40dB Ελάχιστο

100MHz: -35dB Ελάχιστο

6. Διάλογος 30MHz: -40dB Ελάχιστο

60MHz: -35dB Ελάχιστο

100MHz: -30dB Ελάχιστο

7. Hi-Pot: 1500Vrms Ελάχιστο

Συχνές Ερωτήσεις για PULSE HX1188NL

1. Τι είναι ο μετασχηματιστής LAN HX1188NL;

Το HX1188NL είναι ένας μετασχηματιστής Ethernet LAN διπλής θύρας 10/100Base-T, σχεδιασμένος για να παρέχει απομόνωση σήματος, αντιστοίχιση σύνθετης αντίστασης και καταστολή θορύβου μεταξύ ενός τσιπ PHY και του καλωδίου δικτύου. Χρησιμοποιείται συνήθως σε εφαρμογές Fast Ethernet και υποστηρίζει τις τυπικές απαιτήσεις IEEE 802.3 για αξιόπιστη μετάδοση δεδομένων.

2. Ποιες είναι οι βασικές προδιαγραφές του HX1188NL;

Το HX1188NL διαθέτει συνήθως λόγο σπειρών 1:1 τόσο για τα κανάλια μετάδοσης όσο και για τα κανάλια λήψης, αυτεπαγωγή περίπου 350 μH και τάση απομόνωσης περίπου 1500 Vrms. Είναι σχεδιασμένο για Ethernet 10/100Base-T και διατίθεται σε συμπαγή συσκευασία επιφανειακής στήριξης κατάλληλη για ενσωμάτωση σε PCB.

3. Ποιον ρυθμό δεδομένων υποστηρίζει το HX1188NL;

Το HX1188NL υποστηρίζει ρυθμούς δεδομένων Ethernet 10Base-T και 100Base-TX, καθιστώντας το κατάλληλο για εφαρμογές Fast Ethernet. Δεν υποστηρίζει Gigabit Ethernet (1000Base-T), καθώς το εύρος ζώνης και τα ηλεκτρικά του χαρακτηριστικά δεν είναι σχεδιασμένα για απαιτήσεις υψηλότερης ταχύτητας σηματοδότησης.

4. Είναι το HX1188NL συμβατό με Gigabit Ethernet;

Όχι, το HX1188NL δεν είναι συμβατό με Gigabit Ethernet επειδή είναι ειδικά σχεδιασμένο για εφαρμογές 10/100Base-T. Το Gigabit Ethernet απαιτεί διαφορετικά μαγνητικά με υψηλότερο εύρος ζώνης και αυστηρότερα χαρακτηριστικά απόδοσης, επομένως θα πρέπει να χρησιμοποιείται ένας ειδικός μετασχηματιστής 1000Base-T.

5. Ποιος είναι ο λόγος σπειρών του HX1188NL;

Το HX1188NL έχει συνήθως λόγο σπειρών 1:1 τόσο για τα κανάλια μετάδοσης όσο και για τα κανάλια λήψης, ο οποίος διασφαλίζει τη σωστή αντιστοίχιση σύνθετης αντίστασης μεταξύ του Ethernet PHY και του καλωδίου συνεστραμμένου ζεύγους. Αυτός ο λόγος είναι τυπικός για τα περισσότερα σχέδια μετασχηματιστών LAN 10/100Base-T.

6. Ποια είναι η τάση απομόνωσης του HX1188NL;

Το HX1188NL παρέχει τάση απομόνωσης περίπου 1500 Vrms, η οποία βοηθά στην προστασία των συσκευών Ethernet από ηλεκτρικές υπερτάσεις και διαφορές δυναμικού γείωσης. Αυτή η απομόνωση είναι απαραίτητη για την τήρηση των απαιτήσεων ασφάλειας και αξιοπιστίας στον εξοπλισμό δικτύου.

7. Ποια τσιπ PHY είναι συμβατά με το HX1188NL;

Το HX1188NL είναι συνήθως συμβατό με τσιπ Ethernet PHY 10/100Base-T όπως τα Microchip LAN8720, TI DP83848 και παρόμοιους πομποδέκτες Fast Ethernet. Ωστόσο, οι σχεδιαστές θα πρέπει πάντα να επαληθεύουν τη συμβατότητα με το σχέδιο αναφοράς του κατασκευαστή του PHY για να διασφαλίσουν τη βέλτιστη απόδοση.

8. Ποιο είναι το ισοδύναμο ή η αντικατάσταση για το HX1188NL;

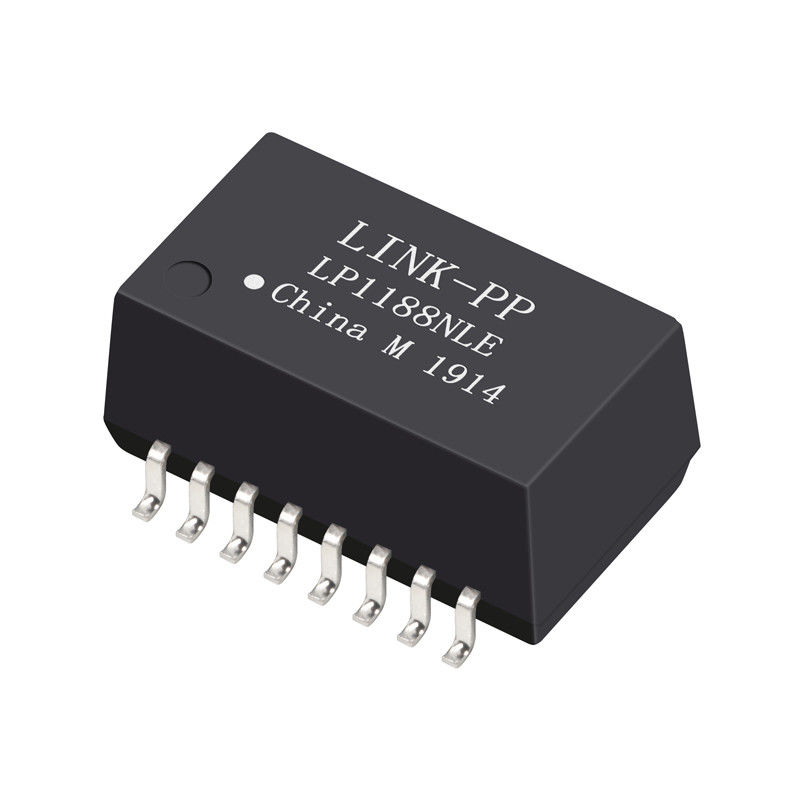

Μια κοινή αντικατάσταση για το HX1188NL είναι το LP1188NL, το οποίο προσφέρει παρόμοια ηλεκτρικά χαρακτηριστικά, συμπεριλαμβανομένου του λόγου σπειρών 1:1 και της υποστήριξης 10/100Base-T. Κατά την επιλογή ενός ισοδύναμου, οι μηχανικοί θα πρέπει να επαληθεύουν βασικές παραμέτρους όπως η αυτεπαγωγή, η απώλεια εισαγωγής και η τάση απομόνωσης.

9. Πώς χρησιμοποιείται το HX1188NL στο σχεδιασμό κυκλωμάτων Ethernet;

Το HX1188NL χρησιμοποιείται μεταξύ του Ethernet PHY και του συνδετήρα RJ45 για να παρέχει απομόνωση και διαμόρφωση σήματος. Συνήθως τοποθετείται κοντά στο PHY στην πλακέτα PCB, με σωστή πόλωση κεντρικού ακροδέκτη και δρομολόγηση ελεγχόμενης σύνθετης αντίστασης για να διασφαλιστεί η ακεραιότητα του σήματος και η συμμόρφωση με EMI.

10. Ποια είναι η διαφορά μεταξύ του HX1188NL και του RJ45 με ενσωματωμένα μαγνητικά;

Το HX1188NL είναι ένας διακριτός μετασχηματιστής LAN που χρησιμοποιείται στην πλακέτα PCB, ενώ ένας συνδετήρας RJ45 με ενσωματωμένα μαγνητικά (MagJack) συνδυάζει τον μετασχηματιστή και τον συνδετήρα σε ένα ενιαίο εξάρτημα. Οι διακριτές λύσεις προσφέρουν μεγαλύτερη ευελιξία σχεδιασμού, ενώ οι ενσωματωμένες λύσεις απλοποιούν τη διάταξη και τη συναρμολόγηση.
