Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

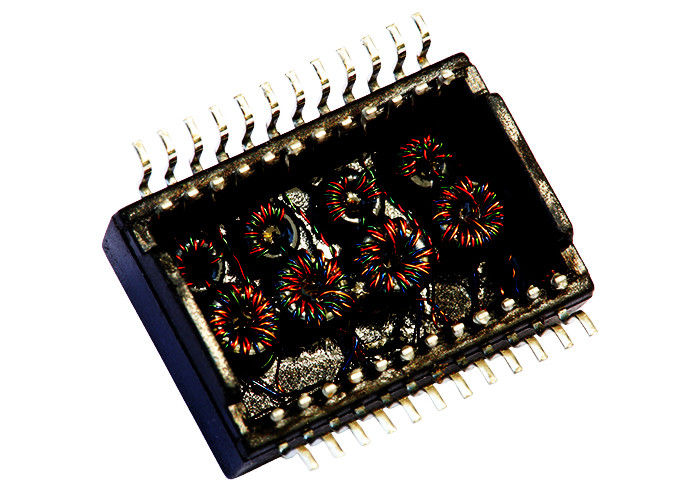

Αριθμό μοντέλου: PT61022
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Στοιχείο αριθ.: |
PT61022 |
Κατηγορία: |
Gigabit Magnetics |
Αναλογία στροφών: |
1:1 |
Μοντάρισμα: |
smd |
Μέγεθος/διάσταση: |
18.80 χιλ. Χ 13.80 χιλ. |
Ύψος - που κάθεται (Max): |
6.80 χιλ. |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Στοιχείο αριθ.: |
PT61022 |
Κατηγορία: |
Gigabit Magnetics |
Αναλογία στροφών: |
1:1 |
Μοντάρισμα: |
smd |
Μέγεθος/διάσταση: |
18.80 χιλ. Χ 13.80 χιλ. |
Ύψος - που κάθεται (Max): |
6.80 χιλ. |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Χαρακτηριστικά γνωρίσματα
■ Αμόλυβδες εκδόσεις διαθέσιμες
■ RoHS υποχωρητικό (αμόλυβδη έκδοση) *
■ Υποχωρητικός με τα πρότυπα σχεδίων IEEE802.3ab για 1000 βάση-τ
■ Σχεδιασμένος για μεγάλης απόστασης Gigabit Ethernet 10/100/1000 σύνολο βάση-τ - διπλές εφαρμογές
■ Η επιφάνεια μικρής ακτινοβολίας τοποθετεί τη συσκευασία που σχεδιάζεται για τη διαδικασία επανακυκλοφορίας (αιχμή 225 °)
■ Υποστηρίξεις 4 ζευγάρια της κατηγορίας 5 καλώδια UTP
■ Τοπικό LAN
■ Ethernet
Αυτεπαγωγή ........................... 350 µH λεπτό με το συνεχές ρεύμα προκατειλημμένο @ 100 KHz, 0,2 Β 8 μΑ
Αυτεπαγωγή ........... 0,50 διαρροής μέγιστο µH.
@ 100 KHz, 0,2 Β
Τύπος ικανότητας ....... 25 pF Interwinding.
@ 100 KHz, 0,2 Β
ΣΥΝΕΧΗΣ αντίσταση ..................... 0,90 μέγιστο Ω.
Απώλεια εισαγωγής .................... 0.3-100 MHZ
μέγιστο -1,1 DB.
Επιστροφής απώλεια (DB λεπτό)
0.3-30 MHZ ...................................... - 18
40 MHZ ........................................ - 14,4
50 MHZ ........................................ - 13,1
60-80 MHZ ...................................... - 12
Διαγώνια συζήτηση (DB λεπτό)
0.3-30 MHZ ...................................... - 35
60-100 MHZ .................................... - 28
Κοινή απόρριψη τρόπου (DB λεπτό)
0.3-30 MHZ ...................................... - 40
60 MHZ ............................................ - 35
80-100 MHZ .................................... - 30
Γυρίζει την αναλογία .......................... 1 CT: 1± 5%
Γεια-δοχείο απομόνωσης….1500 VAC 1 μΑ 1 SEC.
Λειτουργούσα θερμοκρασία
...................................... 0 ° Γ σε +70 °C
PT61022 λιμένας ενοτήτων LV2001 Gigabit μετασχηματιστών βάση-τ του τοπικού LAN 10/100/1000 | ||
---|---|---|
S558-5999-T3-Φ/H2009NL | DA4T103A3 | LU4S041F-43 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
HX2009NL/LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | DU4T201A1 | S558-5999-t3-φ |
TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
HX2009NL/LA1S109-43 LF | S558-5999-t3-φ | H2009NL |
LU1S041-43 LF/KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
S558-5999-t3-φ | H2009NL | S558-5999-t3-φ |
KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
HX2009NL/LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
S558-5999-T3-Φ/LU1S041CX-34 LF | S558-5999-t3-φ | TG111-E032NYRL |
