Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: SMST-1666/HX2260NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
HX2260NL |
Προδιαγραφές1: |
SMST-1666 |
Ταχύτητα: |
10/100 Βάση-Τ |
Αριθμός θυρών: |
μονόκλινο |
Εφαρμογή: |
Δίκτυο Ethernet (χωρίς PoE) |
Θερμοκρασία: |
- 40℃ + 85℃ |
Γεια-δοχείο: |
1500Vrms |
ΟΚΛ: |
350uh λ. |
Αρχιεπίσκοπος: |
PDF/3D/ISG/STP/Step/Datasheet |
Προδιαγραφές: |
HX2260NL |
Προδιαγραφές1: |
SMST-1666 |
Ταχύτητα: |
10/100 Βάση-Τ |
Αριθμός θυρών: |
μονόκλινο |
Εφαρμογή: |
Δίκτυο Ethernet (χωρίς PoE) |
Θερμοκρασία: |
- 40℃ + 85℃ |
Γεια-δοχείο: |
1500Vrms |
ΟΚΛ: |
350uh λ. |
Αρχιεπίσκοπος: |
PDF/3D/ISG/STP/Step/Datasheet |

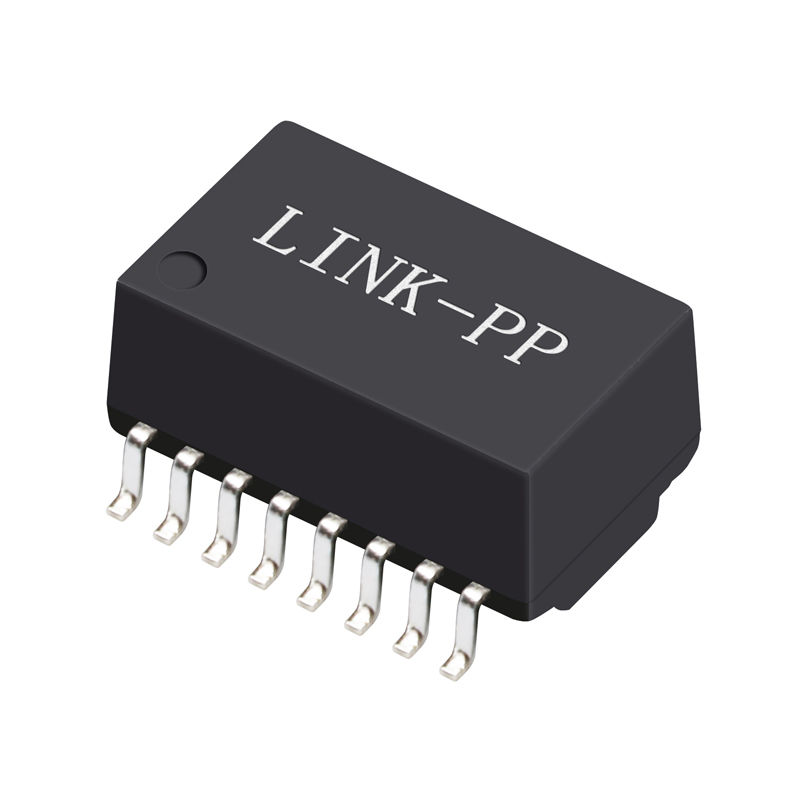

Ένας μετασχηματιστής λιμένα Lan, 10/100 Μονούλες μαγνητισμού BASE-TX
1.Rj45 Μετασχηματιστής με μία θύρα LAN
2.Στρατούργημα κολλίου: Τοροειδής
3Μετασχηματιστής.100base-t
4.SMD, 16 καρφίτσες
10 / 100 BASE-TX Single Port Lan Μετασχηματιστής με 16 πινές
Περιγραφή:
Μονόπορτα 100 βάσης-t ΕTHERNET Μαγνητικοί Μετασχηματιστές
| Εφαρμογή | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | Ναι. |
| Σχόλιο | Συμμόρφωση RoHS LPXXXXNL |
| Διαμόρφωση RX | T,C |
| Διαμόρφωση TX | T,C |
| Κατασκευή | ΠΡΟΣΤΑΣΙΚΟΣ ΜΟΥΛΔΟΣ |
| Σημεία ανά λιμάνι | 4 |
| Αριθμός λιμένων | Μονό |
| PCB | Χωρίς PCB |
| Πακέτο | ΕΜΤ |
| Υψόμετρο συσκευασίας (ιντσών) | 0.225 ή άλλα |
| Υψόμετρο συσκευασίας (mm) | 5.715 ή άλλα |
| Μέγεθος συσκευασίας (ιντσών) | 1.12 ή άλλα |
| Μέγεθος συσκευασίας (mm) | 28.448 ή άλλα |
| Διάμετρος συσκευασίας (ιντσών) | 0.63 ή άλλα |
| Διάμετρος συσκευασίας (mm) | 16.002 ή άλλα |
| Συμμόρφωση με το RoHS | Δελτίο ΕΚΑΧ |
| Ταχύτητα | 10/100/1000BASE-TX |
| Θερμοκρασία | 0 έως 70/-40 έως +85 |
| Γυρίζει αναλογία RX | 1CT:1CT |
| Γυρίζει αναλογία TX | 1CT:1CT |
| Κύρια Α/Δ | LP1198NL κλπ. |
Ηλεκτρικές προδιαγραφές:
1Γυρίζει 50KHz, 0,5V
Τμήμα τσιπ: Τμήμα γραμμής=1CT: 1CT+_2%
2. Ανταγωγικότητα (Ls) 100KHz, 0,1V, 12mA DC Bias:
Διάταξη: 350uH Min
3. Εισαγωγή απώλεια 1-100MHz: -1.4dB Max
4. Επιστροφή απώλεια1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13,1 dB Min
60-80MHz: -12dB Min
100 MHz: -10 dB Min
5. Διαφορετικό από την απώλεια κοινής λειτουργίας:
30 MHz: -45 dB Min
60 MHz: -40 dB Min
100 MHz: -35 dB Min
6- 30MHz: -40dB Min.
60 MHz: -35 dB Min
100 MHz: -30 dB Min
7Υψηλή ισχύς: 1500Vrms Min.
Εφαρμογές
Χρησιμοποιείται για εξοπλισμό δικτύωσης και επικοινωνίας όπως HUB, κάρτα PC,Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
