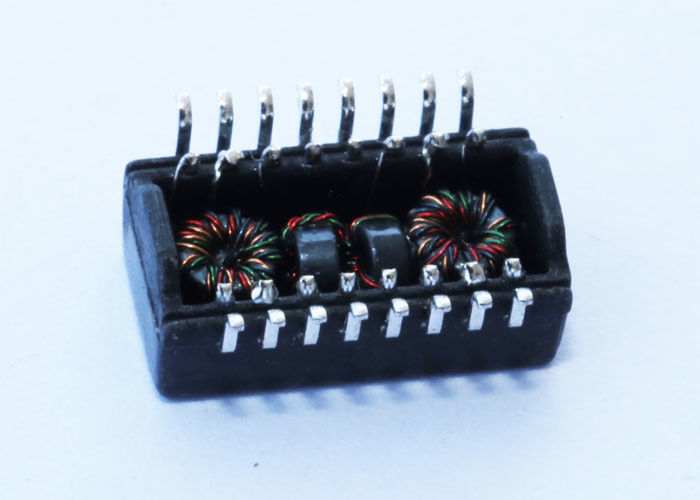

25TB-2016S3NL LAN μετασχηματιστής χαμηλή απώλεια εισαγωγής για δίκτυο PDH

25TB-2016S3NL LAN Transformer Βασικά χαρακτηριστικά:

• Υποστηρίζει ταχύτητες μετάδοσης δεδομένων 10/100Mbps.
• Υψηλές επιδόσεις και αξιοπιστία στον εξοπλισμό δικτύων και επικοινωνιών.
• Επεξεργασία επιφάνειας για εύκολη ενσωμάτωση PCB.
• Λειτουργεί σταθερά από 0 °C έως +70 °C.
• Μετασχηματιστής μίας θύρας.
• Μη-PoE (Power over Ethernet) συμβατό.
• Το Compact Design επιτρέπει ευέλικτες διαμορφώσεις σχεδιασμού.
• Συμμορφώνεται με τα βιομηχανικά πρότυπα για τις λύσεις Ethernet και δικτύωσης.

Ηλεκτρικές προδιαγραφές ((25°C)

1Γυρίζει 50KHz, 0,5V

Τμήμα τσιπ: Τμήμα γραμμής= 1CT: 1CT±2%

2. Ανταγωγικότητα (Ls) 100KHz, 0,1V, 12mA DC Bias:

Διάταξη: 350uH Min

3. Απώλεια εισαγωγής

1-100MHz: -1,4dB Max

4. Επιστροφή απώλειας

            1-30MHz: -16dB Min

40MHz: -14,4dB Min

50MHz: -13,1 dB Min

60-80MHz: -12dB Min

100 MHz: -10 dB Min

5. Διαφορετικό από την απώλεια κοινής λειτουργίας:

30 MHz: -45 dB Min

60 MHz: -40 dB Min

100 MHz: -35 dB Min

6- Επικοινωνία:

30 MHz: -40 dB Min

60 MHz: -35 dB Min

100 MHz: -30 dB Min

7Υψηλή ισχύς: 1500Vrms Min.

Εφαρμογές:

Ο μετασχηματιστής LINK-PP Magnetics 25TB-2016S3NL είναι ιδανικός για χρήση σε ένα ευρύ φάσμα εξοπλισμού δικτύωσης και επικοινωνίας, συμπεριλαμβανομένων:

• HUBs: Βελτιώνει τη μεταφορά δεδομένων μεταξύ συσκευών δικτύου.
• Κάρτες PC: Βελτιώνει τη σύνδεση Ethernet σε προσωπικούς υπολογιστές.
• Διακόπτες: εξασφαλίζει αξιόπιστη δρομολόγηση δεδομένων σε διακόπτες δικτύου.
• Δρομολογητές: Υποστηρίζει την απρόσκοπτη διαχείριση της διαδικτύου και της κυκλοφορίας δικτύου.
• Πίνακες μητρικής υπολογιστή: παρέχει λειτουργικότητα Ethernet στα σχέδια μητρικής πλακέτας.
• Εξοπλισμός SDH/PDH: διευκολύνει τη μετάδοση δεδομένων σε δίκτυα συγχρονισμένης ψηφιακής ιεραρχίας και πλεσιοχρονικών ψηφιακών ιεραρχιών.
• Τηλέφωνα IP: εξασφαλίζει σαφή επικοινωνία σε εφαρμογές φωνής πάνω από IP.
• xDSL Modem: Βελτιστοποιεί τη μεταφορά δεδομένων σε ευρυζωνικά modem για συνδέσεις στο διαδίκτυο.
