Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: TG110-LC50N2RL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
TG110-LC50N2RL |
ΣΎΝΔΕΣΗ-PP P/N: |
LP1183NL |
Αριθμός λιμένων: |
Ενιαία |
Ethernet: |
10/100 βάση-τ |
εφαρμογή: |
Τοπικό LAN Ethernet |
Αριθμός καρφιτσών: |
16 |
θερμοκρασία: |
0℃ + 70℃ |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφές: |
TG110-LC50N2RL |
ΣΎΝΔΕΣΗ-PP P/N: |
LP1183NL |
Αριθμός λιμένων: |
Ενιαία |
Ethernet: |
10/100 βάση-τ |
εφαρμογή: |
Τοπικό LAN Ethernet |
Αριθμός καρφιτσών: |
16 |
θερμοκρασία: |
0℃ + 70℃ |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Γρήγορες λεπτομέρειες

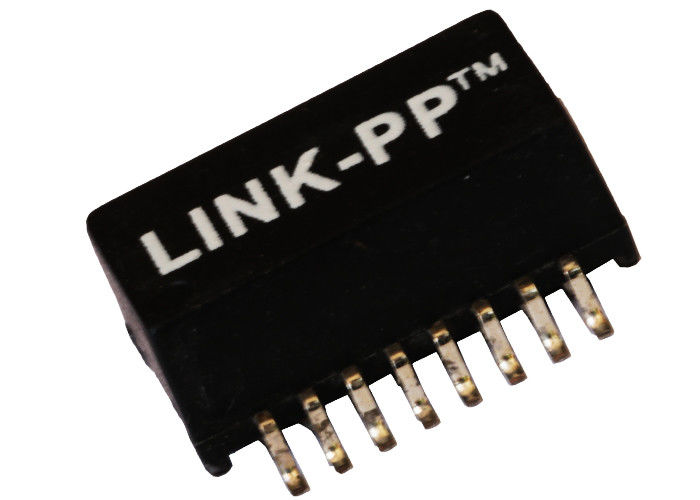

1.Single μετασχηματιστής του τοπικού LAN λιμένων
2.ColiStructure: Σπειροειδής
3.100base-τ μετασχηματιστής
4.SMD, 16 καρφίτσες
10 / Ενιαίος μετασχηματιστής του τοπικού LAN λιμένων 100 βάση-TX με 16 καρφίτσες
Περιγραφή:
Ενιαίος λιμένας 100 μαγνητικοί μετασχηματιστές βάση-τ Ethernet
| Εφαρμογή | Τοπικό LAN ETHERNET (σημείο εισόδου PoE&NON) |
| AutomDX | ΝΑΙ |
| Σχόλιο | RoHS υποχωρητικό TG110-LC50N2RL==> LP1183NL |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Κατασκευή | ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
| Πυρήνες ανά λιμένα | 4 |
| Αριθμός λιμένων | Ενιαίος |
| PCB | ΚΑΝΕΝΑ PCB |
| Συσκευασία | SMT |
| Ύψος συσκευασίας (ίντσες) | 0,225 ή άλλο |
| Ύψος συσκευασίας (χιλ.) | 5,715 ή άλλο |
| Μήκος συσκευασίας (ίντσες) | 1.12 ή άλλος |
| Μήκος συσκευασίας (χιλ.) | 28,448 ή άλλο |
| Πλάτος συσκευασίας (ίντσες) | 0,63 ή άλλο |
| Πλάτος συσκευασίας (χιλ.) | 16,002 ή άλλο |
| RoHS υποχωρητικό | Ναι-RoHS-6 |
| Ταχύτητα | 10/100/1000base-TX |
| Θερμοκρασία | 0 ΕΩΣ 70/-40 έως +85 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
| Κύριο P/N | LP1183NL, κ.λπ. |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms λ.
Εφαρμογές:
Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής.
Ανταγωνιστικό πλεονέκτημα:
☛ Σχεδιαστής και κατασκευαστής για 18 έτη.
☛ 2500 εργασίες, 4 εγκαταστάσεις
☛ Σίγουρα συσκευή ανάλυσης δικτύων τρηματωδών σκωλήκων περασμάτων
☛ Απόθεμα ή 4 εβδομάδες.
☛ Εύκαμπτο σχέδιο σύμφωνα με τα απαραίτητα informations των πελατών χωρίς οποιαδήποτε exral αμοιβή.
| Μαγνητικός μετασχηματιστής του τοπικού LAN, 1 κάρτα TG110-LC50N2RL 10/100Base-TX Ethernet λιμένων | |||
|---|---|---|---|
| TG110-LC50N2RL | GP5609RS LF | 24HST1041A-3 LF | VP8019ZM HF |
| TS8121CXM HF | GP5609S LF | 40SS10002M HF | VP2009 HF |
| TS8142 HF | GP5609S-2 LF | G2PS109BN LF | VP2009M HF |
| TS847 HF | TG110-LC50N2RL | 40ST10002-1 LF | VP1197 LF |
| TST1284 LF | GP5829 LF | G2PS109N-LF | TG110-LC50N2RL |
| TST1284A LF | GP5829NY LF | GS5007 HF | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | GS5008 HF | TS8019M HF |
| TST1284C LF | GU5829 LF | GS5008M1 HF | TS8019 HF |
| TST1284R LF | TG110-LC50N2RL | TG110-LC50N2RL | VP2005A LF |
| TST1284-Β LF | HG5210 LF | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | GST5009 LF | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | TG110-LC50N2RL |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| 20PT1021SX1 LF | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | VP8019 HF |
