Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H2017NLT/H2017NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 γρήγορος |
σημείο εισόδου: |
350mA |
Θύρα: |
4 |
HiPot: |
1500v |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 γρήγορος |
σημείο εισόδου: |
350mA |
Θύρα: |
4 |
HiPot: |
1500v |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

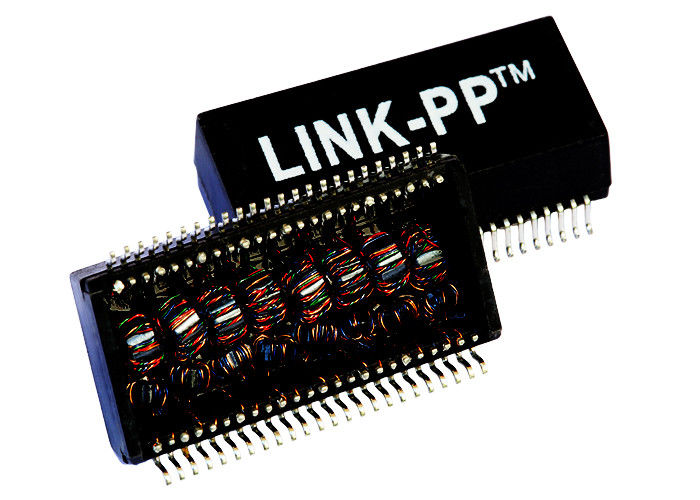

1.Quad μετασχηματιστής του τοπικού LAN λιμένων
2.ColiStructure: Σπειροειδής
3.100base-τ μετασχηματιστής
4.SMD, 48pins
5.RoHS μέγιστη εκτίμηση 245°C°° θερμοκρασίας επανακυκλοφορίας
υποχωρητική απόδοση 6.IEEE 802.3af/ANSI X3.263
7.Designed για τις εφαρμογές τηλεφώνων ή διακοπτών IP
| Εφαρμογή | Τοπικό LAN ETHERNET (σημείο εισόδου PoE&NON) |
| AutomDX | ΝΑΙ |
| Σχόλιο | RoHS υποχωρητικό LP5018NL |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Κατασκευή | ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
| Πυρήνες ανά λιμένα | 4 |
| Αριθμός λιμένων | ΤΕΤΡΑΓΩΝΟ |
| PCB | ΚΑΝΕΝΑ PCB |
| Συσκευασία | SMT |
| Ύψος συσκευασίας (ίντσες) | 0,285 ή άλλο |
| Ύψος συσκευασίας (χιλ.) | 7.24 ή άλλος |
| Μήκος συσκευασίας (ίντσες) | 1,094 ή άλλο |
| Μήκος συσκευασίας (χιλ.) | 27.81 ή άλλος |
| Πλάτος συσκευασίας (ίντσες) | 0,60 ή άλλο |
| Πλάτος συσκευασίας (χιλ.) | 15.24 ή άλλος |
| RoHS υποχωρητικό | Ναι-RoHS-6 |
| Ταχύτητα | 10/100base-TX |
| Θερμοκρασία | 0 ΕΩΣ 70 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
| Κύριο P/N | LP5018NL, κ.λπ. |
Ηλεκτρικές προδιαγραφές (25)
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφής απώλεια
1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Λογομαχία
30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms λ.
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
| H2017NL/δικτύωση LP5018NL μετασχηματιστών 1500Vrms του τοπικού LAN PC Mainboard H2017NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
