Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Κύριος πελάτης: | Tj Samsung Cisco Siemens… | μέρος αριθμού: | H1601CG |
|---|---|---|---|
| TX/RX: | 1CT: 1CT | Ταχύτητα: | 10/100 βάση-TX |
| Γεια-δοχείο: | 1500Vrms | OCL: | 350uh λ. |
| Disponibili Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Κυριώτερο σημείο: | ενιαίος μετασχηματιστής λιμένων,Διπλός μετασχηματιστής λιμένων |
||
Γρήγορες λεπτομέρειες:
1.Single μετασχηματιστής του τοπικού LAN λιμένων
2.ColiStructure: Σπειροειδής
3.100base-τ μετασχηματιστής
4.SMD, 16 καρφίτσες
10 / ενιαίες ενότητες μετασχηματιστών του τοπικού LAN λιμένων 100/1000base-TX με 16 καρφίτσες

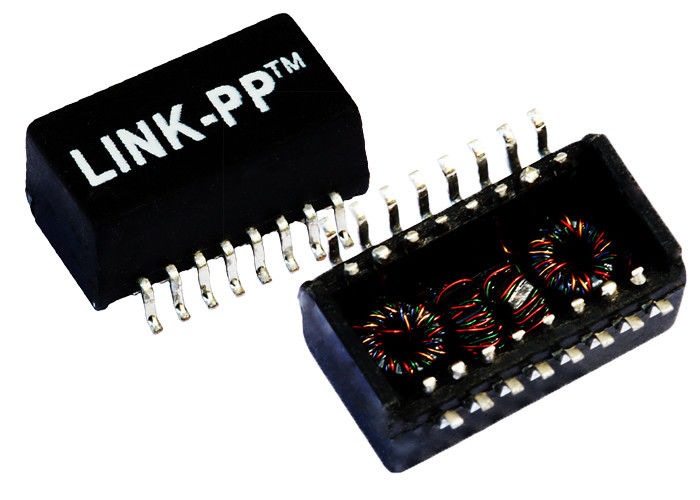

Περιγραφή:
Ο ενιαίος λιμένας 10/100 βάση-tx-βασίζει τις ενότητες μετασχηματιστών Ethernet Magnetics
| Εφαρμογή | Τοπικό LAN ETHERNET (ΜΗ σημείο εισόδου) |
| AutomDX | ΝΑΙ |
| Σχόλιο | RoHS υποχωρητικό LP1102NL |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Κατασκευή | ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
| Πυρήνες ανά λιμένα | 4 |
| Αριθμός λιμένων | ΤΕΤΡΑΓΩΝΟ |
| PCB | ΚΑΝΕΝΑ PCB |
| Συσκευασία | SMT |
| Ύψος συσκευασίας (ίντσες) | 0,236 |
| Ύψος συσκευασίας (χιλ.) | 5,994 |
| Μήκος συσκευασίας (ίντσες) | 0,451 |
| Μήκος συσκευασίας (χιλ.) | 11.45 |
| Πλάτος συσκευασίας (ίντσες) | 0,40 |
| Πλάτος συσκευασίας (χιλ.) | 10.20 |
| RoHS υποχωρητικό | Ναι-RoHS-6 |
| Ταχύτητα | 10/100 βάση-TX |
| Θερμοκρασία | 0 σε 70℃ |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
| Κύριο P/N | LP1102NL |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms λ.
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
