Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H1197NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Πρότυπο: |
H1197NL |
Κατηγορία: |
Ήχος & σήμα μετασχηματιστών |
Φάσμα συχνότητας: |
1 MHZ σε 100 MHZ |
Εφαρμογή: |
Δύναμη πάνω στις μαγνητικές ενότητες Ethernet |
Ύφος λήξης: |
SMD/SMT |
τάση solation:: |
1.5kV |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Πρότυπο: |
H1197NL |
Κατηγορία: |
Ήχος & σήμα μετασχηματιστών |
Φάσμα συχνότητας: |
1 MHZ σε 100 MHZ |
Εφαρμογή: |
Δύναμη πάνω στις μαγνητικές ενότητες Ethernet |
Ύφος λήξης: |
SMD/SMT |
τάση solation:: |
1.5kV |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XFRM 1:1 SMT | H1197NL μετασχηματιστές | H1197NLDatasheet/τιμή/σταυρός | H1197NL προδιαγραφές |

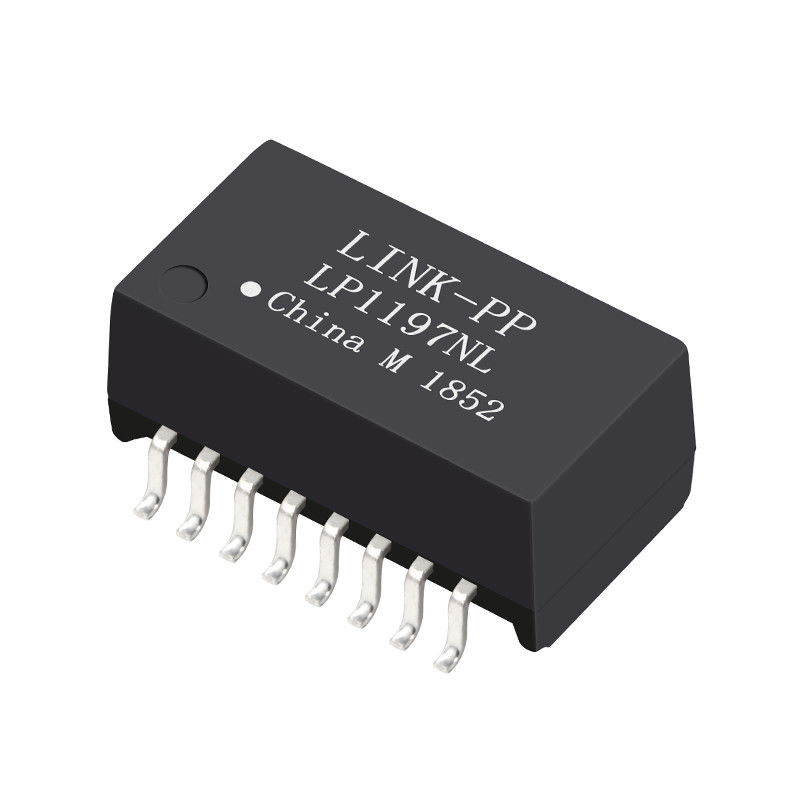

LP1197NL ισοδύναμο μέρος/διαγώνια συμβατή προδιαγραφή
Ηλεκτρικές προδιαγραφές @25℃
1.Insertion απώλεια:
1-100MHz: - 1.2dB Max
2.Return απώλεια:
1-30MHz: - 16dB λ.
40MHz: - 14dB λ.
50MHz: - 13dB λ.
60-80MHz: - 12dB λ.
3.Crosstalk:
30MHz: - 45dB λ.
60MHz: - 40dB λ.
100MHz: - 35dB λ.
4.Differential στην κοινή απόρριψη τρόπου:
30MHz: - 43dB λ.
60MHz: - 37dB λ.
100Mhz: - 33dB λ.
5.Isolation τάση: 1500Vrms
6.Operating θερμοκρασία: -40℃~+85℃.
ΣΗΜΕΙΩΣΕΙΣ:
Φύλλο μετασχηματιστών του τοπικού LAN Magnetics/μετασχηματιστών του τοπικού LAN
Ιδιαίτερες ενότητες μετασχηματιστών του τοπικού LAN/μετασχηματιστής του τοπικού LAN εμείς baset Rj45Lan 10/100
μετασχηματιστής ethernet/μετασχηματιστές του τοπικού LAN
Σχεδιασμένος για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSL διαποδιαμορφωτές), η LAN--μητρική κάρτα (LOM), η πλήμνη και οι διακόπτες.
Με τις διάφορες αναλογίες στροφών.
Εκτίμηση 245℃ ύλης συγκολλήσεως RoHS " NL» μέγιστη.
| Δύναμη μετασχηματιστών ΑΜΑΡΤΊΑΣ 100D 1:1 SMT H1197NL XFRM πάνω στις μαγνητικές ενότητες Ethernet | ||||
|---|---|---|---|---|
| XF10B1Q1 | H1197NL | XFGIB1009 | XF35066B1 | XFATM8Q11A |
| XF10B1Q1A | XF20064B2 | XFGIB1009POL | XF3506SIP | XFATM8Q12 |
| XF10B1Q2 | XF20064B3 | XFGIB100B | XF3506T2 | XFATM8Q12A |
| XF10B1Q3 | XF20064B4 | XFGIB100C | XF3506T4 | XFATM8Q13 |
| Xfvoip-02 | H1197NL | XFGIB100HP | XF5100T4 | XFATM8Q13A |
| Xfvoip-03 | XF20064CS | H1197NL | XF5208Q1 | XFATM8Q14 |
| Xfvoip-03Q | XF20064CS1 | XFGIB100MA | XF5208Q2 | XFATM8Q14A |
| Xfvoip-04 | XF20064CS3 | XFGIB100MB | XF5208Q3 | XFATM8Q14D |
| Xfvoip-05 | XF20064R | XFGIB100POL | XF5208Q4 | XFATM8Q15A |
| Xfvoip-05Q | XF20065A | XFGIB1011 | XF6611TX | XFATM8Q15C |
| Xfvoip-06 | XF20065B | H1197NL | XF6611TX1 | XFATM8Q16 |
| Xfvoip-07 | XF200667B | XFGIB1012POL | XF6611TX1B | XFATM8Q1IT |
| Xfvoip-07A | XF200667D | XFGIB1013 | XF6611TX1P | XFATM8Q2 |
| Xfvoip-08 | XF200668B | XFGIC100 | XF6611TX2 | XFATM8Q22 |
| Xfvoip-09 | XF200669B | XFGIC100POL | XF6611TX2B | XFATM8Q24 |
| Xfvoip5-stack8-4 | XF20066B | H1197NL | XF6611TX2P | XFATM8Q25 |
| XF6001 | XF2006A | XFGID100POL | XF6611TXB | XFATM8Q26 |
| XF6003 | XF6007 | XFGIF100 | XF6611TXP | XFATM8Q3 |
| XF6003A | XF6007A | XFGIH100 | XF6612TX | XF6612TX2P |
| XF6004 | XF6017 | XFGIJ100POL | XF6612TX1 | XF6612TX3B |
| XF6005 | Xfepig-01 | Xfvoip-01 | XF6612TX1B | XF6612TX3M |
| XF6005B | Xfepig-02 | Xfepig-03A | XF6612TX1P | XF6612TX4 |
