Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: Xf-TRC1102NLE
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
προδιαγραφές: |
Xf-TRC1102NLE |
Ταχύτητα: |
10/100 βάση-τ |
Αριθμός λιμένων: |
ενιαίος |
404 Not Found: |
Τοπικό LAN Ethernet (μη σημείο εισόδου) |
Συσκευασία: |
SMD |
Αριθμός καρφιτσών: |
16 |
Θερμοκρασία: |
0 + 70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
προδιαγραφές: |
Xf-TRC1102NLE |
Ταχύτητα: |
10/100 βάση-τ |
Αριθμός λιμένων: |
ενιαίος |
404 Not Found: |
Τοπικό LAN Ethernet (μη σημείο εισόδου) |
Συσκευασία: |
SMD |
Αριθμός καρφιτσών: |
16 |
Θερμοκρασία: |
0 + 70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

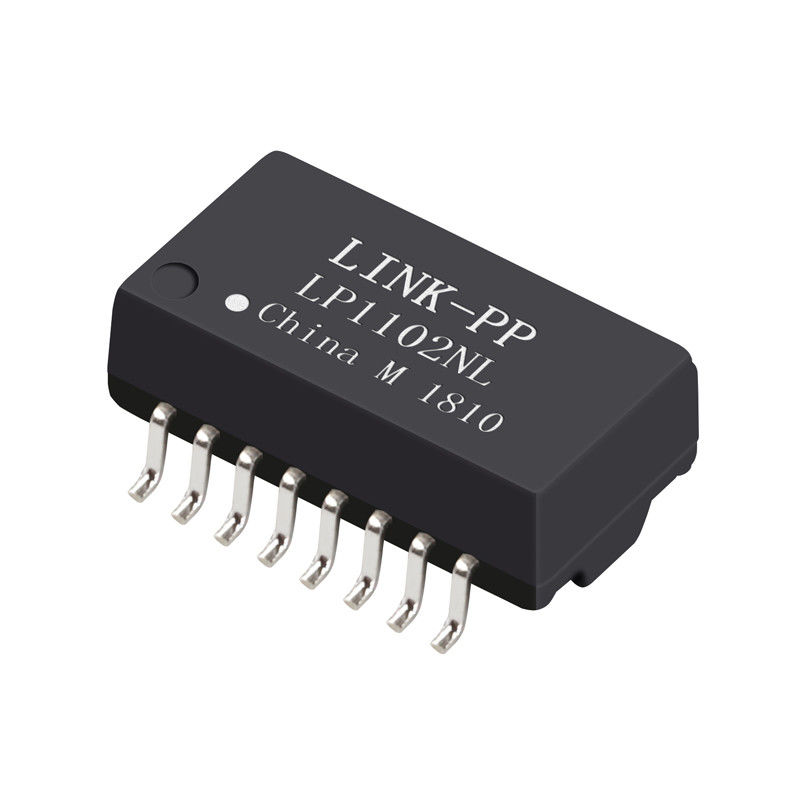

1.Single μετασχηματιστής λιμένων
2.10/100 μετασχηματιστής βάση-τ
3.Type: SMT
4. Δομή σπειρών: Σπειροειδής
Ενιαίες ενότητες xf-TRC1102NLE μετασχηματιστών λιμένων 10/100Base-τ μετασχηματιστών του τοπικού LAN SDH
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
Περιγραφή:
10/100Base-τ ενιαίες ενότητες μετασχηματιστών λιμένων
|
Εφαρμογή |
Τοπικό LAN ETHERNET (σημείο εισόδου PoE&NON) |
|
AutomDX |
ΝΑΙ |
|
Σχόλιο |
RoHS υποχωρητικό LPXXXXNL |
|
Διαμόρφωση RX |
Τ, Γ |
|
Διαμόρφωση TX |
Τ, Γ |
|
Κατασκευή |
ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
|
Πυρήνες ανά λιμένα |
4 |
|
Αριθμός λιμένων |
ΤΕΤΡΑΓΩΝΟ |
|
PCB |
ΚΑΝΕΝΑ PCB |
|
Συσκευασία |
SMT |
|
Ύψος συσκευασίας (ίντσες) |
0,225 ή άλλο |
|
Ύψος συσκευασίας (χιλ.) |
5,715 ή άλλο |
|
Μήκος συσκευασίας (ίντσες) |
1.12 ή άλλος |
|
Μήκος συσκευασίας (χιλ.) |
28,448 ή άλλο |
|
Πλάτος συσκευασίας (ίντσες) |
0,63 ή άλλο |
|
Πλάτος συσκευασίας (χιλ.) |
16,002 ή άλλο |
|
RoHS υποχωρητικό |
Ναι-RoHS-6 |
|
Ταχύτητα |
10/100/1000base-TX |
|
Θερμοκρασία |
0 ΕΩΣ 70/-40 έως +85 |
|
Αναλογία RX στροφών |
1CT: 1CT |
|
Αναλογία TX στροφών |
1CT: 1CT |
|
Κύριο P/N |
LP1102NL, κ.λπ. |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
Πλευρά τσιπ στην πλευρά γραμμών
Ανταγωνιστικό πλεονέκτημα:
16 έτη εμπειρίας παραγωγής,
2600 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
