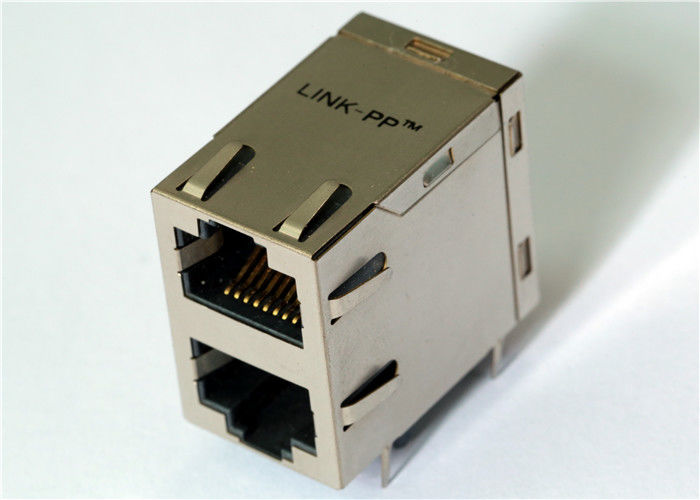

615016240521 2x1 Port Cat 3 Μοντυλοποιημένες πρίζες οριζόντια προστατευμένη RJ45

Το 615016240521 είναι μια αρθρωτή υποδοχή 2x1 θύρας Cat 3 με οριζόντια θωρακισμένη σχεδίαση, προσανατολισμό της γλωττίδας πάνω και κάτω, επαφή ελατηρίου EMI, βαθμολογία 1,5 A και συσκευασία δίσκου για αξιόπιστη συνδεσιμότητα σε επίπεδο πλακέτας.

Προδιαγραφές 615016240521 2x1 Cat 3 Modular Jacks

Βασικά χαρακτηριστικά του 615016240521 2x1 Horizontal RJ45

• 2×1 Σχεδίαση διπλής στοιβαγμένης θύρας:Οριζόντια αρθρωτή υποδοχή RJ45 μεΚαρτέλα Πάνω και Κάτωδιαμόρφωση για διατάξεις PCB υψηλής πυκνότητας που εξοικονομούν χώρο.
• Ενισχυμένη θωράκιση EMI:Πλήρως θωρακισμένο περίβλημα με ενσωματωμένοΔάχτυλα πάνελ EMIγια τη βελτίωση της απόδοσης της γείωσης και τη μείωση των ηλεκτρομαγνητικών παρεμβολών.
• Συνδεσιμότητα CAT 3:ΠρότυποCAT 3, 8P8C (8-θέσεις, 8-επαφή)διεπαφή για εφαρμογές φωνής και επικοινωνίας δεδομένων χαμηλής ταχύτητας.
• Αξιόπιστη μηχανική απόδοση:Σχεδιασμένο για έως500 κύκλοι ζευγαρώματος, εξασφαλίζοντας αξιόπιστη μακροχρόνια λειτουργία.
• Στιβαρή κατασκευή:Χαρακτηριστικά αΠερίβλημα PBT UL94 V-0, επιλεκτικές επιχρυσωμένες επαφές από κράμα χαλκού και επινικελωμένη θωράκιση μπρούτζου για ανθεκτικότητα και σταθερή ηλεκτρική επαφή.
• Ευρύ εύρος θερμοκρασίας λειτουργίας:Υποστηρίζει λειτουργία από-40°C έως +85°C, κατάλληλο για βιομηχανικά και εμπορικά περιβάλλοντα.
• Φιλικό προς την κατασκευή:Βελτιστοποιημένο γιακυματική συγκόλλησηδιεργασίες και παρέχονται σεσυσκευασία δίσκουγια αποτελεσματική συναρμολόγηση.
• Περιβαλλοντική συμμόρφωση:Πλήρως συμβατό μεRoHS (2011/65/ΕΕ & 2015/863)καιΕΚΤΑΣΗπεριβαλλοντικά πρότυπα.

615016240521 Φύλλο δεδομένων

1. 615016240521 Φύλλο δεδομένων - Διαστάσεις (mm)

2. 615016240521 Φύλλο δεδομένων - Προτεινόμενο μοτίβο οπών (mm)

Πληροφορίες συγκόλλησης και συσκευασίας

Σχεδιασμένο για αποτελεσματική παραγωγή μεγάλου όγκου, το615016240521 2×1 Θύρα CAT 3 Modular Jackείναι βελτιστοποιημένη για τυπικές διαδικασίες συγκόλλησης κυμάτων και παρέχεται σε ασφαλή συσκευασία δίσκου για την προστασία των επαφών και τη διατήρηση της ακεραιότητας του συνδετήρα κατά τη μεταφορά και τη συναρμολόγηση.

Σημείωμα:Για συστάσεις αποτυπώματος PCB, μοντέλα 3D CAD, μηχανικά σχέδια και πρόσθετες πληροφορίες μηχανικής εφαρμογών που σχετίζονται με615016240521 2×1 Θύρα CAT 3 Modular Jack, παρακαλώεπικοινωνήστε μαζί μας.

Συχνές ερωτήσεις σχετικά με το 615016240521 Modular Jack

Εάν το σχέδιό σας χρειάζεται α2x1 στοιβαγμένη αρθρωτή υποδοχήμεθωράκιση, υποστήριξη EMI και σταθερή απόδοση Cat 3, το 615016240521 προσφέρει μια πρακτική ισορροπία ηλεκτρικής βαθμολογίας, μηχανικής αντοχής και απόδοσης συναρμολόγησης. Η οριζόντια δομή του, με καρτέλες πάνω και κάτω είναι ιδιαίτερα χρήσιμη για συμπαγείς διατάξεις όπου ο χώρος της πλακέτας, η θωράκιση και η προσβασιμότητα των συνδέσμων έχουν σημασία.

Ε1: Σε τι χρησιμοποιείται το 615016240521;

Είναι έναΑρθρωτό βύσμα Cat 3 2x1 portχρησιμοποιείται σε συμπαγή σχέδια συνδεσιμότητας που απαιτούν θωρακισμένα αρθρωτά σημεία σύνδεσης, ειδικά για εφαρμογές φωνής παλαιού τύπου ή επικοινωνίας χαμηλής ταχύτητας.

Ε2: Αυτή η αρθρωτή υποδοχή περιλαμβάνει προστασία EMI;

Ναί. Διαθέτει αενσωματωμένο ελατήριο πάνελ EMIκαι αθωρακισμένο μεταλλικό περίβλημανα βοηθήσει στη βελτίωση της ηλεκτρομαγνητικής συμβατότητας.

Ε3: Είναι αυτός ένας σύνδεσμος 8P8C;

Ναί. Ο σύνδεσμος χρησιμοποιεί έναΔιαμόρφωση επαφής 8P8C, το οποίο χρησιμοποιείται συνήθως σε εφαρμογές αρθρωτών βυσμάτων.

Ε4: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το εύρος θερμοκρασίας λειτουργίας είναι-40 °C έως +85 °C.

Ε5: Πώς συσκευάζεται το προϊόν;

Παρέχεται σεσυσκευασία δίσκου, με60 τεμάχια ανά δίσκοκαι720 τεμάχια ανά χαρτοκιβώτιο.
