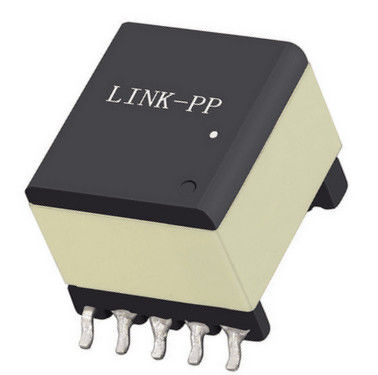

POE36PR-12ED 36W PoE Flyback και Forward Μετασχηματιστές 1500Vrms

Ο POE36PR-12ED είναι ένας μετασχηματιστής flyback και forward 36W για εφαρμογές PoE, με επαγωγικότητα 41μH, απομόνωση 1500 Vrms και τερματισμούς συμβατούς με το RoHS.

Η POE36PR-12ED σε μια ματιά

• Μετασχηματιστής πτήσης προς τα πίσω και προς τα εμπρός για PoE
• 36W ονομαστική ισχύς
• 41μH πρωτογενής επαγωγικότητα
• Απομόνωση 1500 Vrms
• Δύο δευτερεύουσες εξόδους 12V / 1,5A
• 10V / 50mA βοηθητική επικάλυψη
• Κέντρο φερριτίου
• Συμμόρφωση με το RoHS και απαλλαγή από αλογόνες
• Τροπολογία υγρασίας MSL 1
• Συνδυασμός επαναροής 260°C

POE36PR-12ED Flyback & Forward μετασχηματιστή για εφαρμογές PoE

ΗΠοιο είναι το όφελος;είναιΜετασχηματιστής flyback 36W για PoEσχεδιασμένο για αξιόπιστη μετατροπή ισχύος σε συμπαγή και απαιτητικά δίκτυα ηλεκτρικής ενέργειας.Αυτός ο μετασχηματιστής υποστηρίζει απομονωμένα σχέδια ισχύος DC-DC όπου η απόδοσηΗ θερμική σταθερότητα και η ηλεκτρική απόδοση είναι κρίσιμες.

Μηχανικοί που αναζητούνΜετασχηματιστής PoE flyback,Μετασχηματιστής προώθησης για PoE, ήΜεμονωμένος μετασχηματιστής 36Wθα διαπιστώσει ότι το POE36PR-12ED είναι κατάλληλο για την παροχή ενέργειας σε συσκευές που τροφοδοτούνται από Ethernet, βιομηχανικά συστήματα και εξοπλισμό επικοινωνίας.

Βασικά Οφέλη

• Κατηγορία ισχύος 36Wγια μονωμένα σχέδια ισχύος που σχετίζονται με το PoE.
• 41μH πρωτογενής επαγωγικότηταγια σταθερή πτητική λειτουργία.
• 4.2A ρεύμα κορεσμούΓια να διατηρηθεί η απόδοση υπό φορτίο.
• 1500 Vrms τάση απομόνωσηςγια ασφαλή διαχωρισμό πρωτογενούς από δευτερογενή.
• Δύο δευτερεύουσες εξόδους 12VΣυν μια βοηθητική επικάλυψη 10V.
• Συμμόρφωση με το RoHS, κατασκευή χωρίς αλογόνες.
• Συνδυασμός επαναροής 260°CΤερματισμοί για σύγχρονη συναρμολόγηση SMT.

Πίνακας δεδομένων POE36PR-12ED - Φυσικά χαρακτηριστικά

Προδιαγραφές του μετασχηματιστή flyback POE36PR-12ED

1Ηλεκτρική απόδοση σε 25°C

2Περιβαλλοντική και μηχανική αξιοπιστία

Ο POE36PR-12ED έχει σχεδιαστεί για μακροχρόνια αξιοπιστία σε περιβάλλοντα παραγωγής και υποστηρίζει διαδικασίες συναρμολόγησης υψηλών θερμοκρασιών.

Πολυμερή υλικό και συσκευασία POE36PR-12ED

Ο μετασχηματιστής χρησιμοποιεί έναπυρήνας φερριτίου, συμβάλλοντας στην υποστήριξη της αποτελεσματικής μαγνητικής απόδοσης για εφαρμογές μετατροπής ισχύος.

Πληροφορίες συσκευασίας

• 150 κομμάτια ανά τροχιά 13 ιντσών
• Συσκευή από πλαστική ταινία
• πλάτος ταινίας:44 χιλιοστά
• Δάχος ταινίας0.5 mm
• Απόσταση τσέπης:28 χιλιοστά
• Βαθμός τσέπης:14.6 mm

- Δεν ξέρω.

Τυπικές εφαρμογές του μετασχηματιστή PoE 36W POE 36PR-12ED

ΗΜετασχηματιστής POE36PR-12EDείναι κατάλληλο για ένα ευρύ φάσμα μονωμένων σχεδίων ισχύος, συμπεριλαμβανομένων:

• Εξοπλισμός δικτύου με PoE
• Συστήματα ενσωματωμένα που τροφοδοτούνται με Ethernet
• Εργατικές συσκευές επικοινωνίας
• Μετατροπές συνεχούς ρεύματος
• Τοπολογίες ισχύος προώθησης και ανάδρομης πτήσης
• Μονούλες ισχύος τηλεπικοινωνιών και δεδομένων
• Σχεδιασμοί συμπαγούς τροφοδοσίας που απαιτούν διπλές δευτερεύουσες εξόδους

Γενικές ερωτήσεις σχετικά με τους μετασχηματιστές POE36PR-12ED Flyback and Forward

1Για τι χρησιμοποιείται το POE36PR-12ED;

Το POE36PR-12ED χρησιμοποιείται γιαΣχεδίαση πηγών ενέργειας PoE προς τα πίσω και προς τα εμπρόςπου απαιτούν απομονωμένη μετατροπή, διπλή δευτερεύουσα έξοδο και αξιόπιστη θερμική απόδοση.

2Είναι το POE36PR-12ED κατάλληλο για μετατροπείς flyback;

Ναι, είναι ειδικά τοποθετημένο ωςμετασχηματιστή flyback & forward για PoE, καθιστώντας το κατάλληλο για εφαρμογές μετατροπέα flyback.

3Ποια είναι η τάση απομόνωσης του POE36PR-12ED;

Ο μετασχηματιστής παρέχειΑπομόνωση 1500 Vrmsαπό την πρωτοβάθμια και βοηθητική σε κάθε δευτεροβάθμια.

4Ποιες είναι οι δευτερεύουσες εξόδους;

Κάθε δευτερεύουσα παρέχει12V σε 1.5A, και η βοηθητική επικάλυψη παρέχει10V σε 50mA.

5Είναι το POE36PR-12ED συμβατό με το RoHS;

Ναι, είναι.Συμμόρφωση με το RoHSκαιΑπαλλαγμένο από αλογένια.

6Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το εύρος θερμοκρασίας περιβάλλοντος είναι-40°C έως +125°C.
