Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

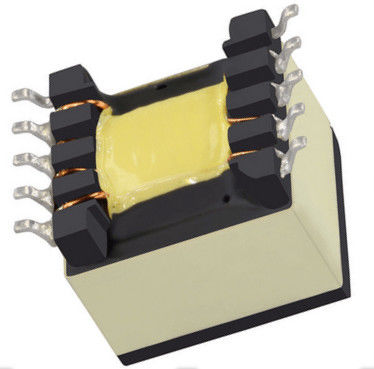

Αριθμό μοντέλου: POE30PR-50ED
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
προδιαγραφές: |
POE30PR-50ED |
Δύναμη: |
30w |
Αυτεπαγωγή σε 0A: |
48 |
Ανοχή: |
10% |
Isat: |
3.6A |
Αυτεπαγωγή διαρροής ανώτατη: |
0.4µH |
Τάση απομόνωσης: |
5.0 Β, 3,0 Α |
Δευτεροβάθμια παραγωγή: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Κύκλος της ζωής: |
Περισσότερο από 20Years |
προδιαγραφές: |
POE30PR-50ED |
Δύναμη: |
30w |
Αυτεπαγωγή σε 0A: |
48 |
Ανοχή: |
10% |
Isat: |
3.6A |
Αυτεπαγωγή διαρροής ανώτατη: |
0.4µH |
Τάση απομόνωσης: |
5.0 Β, 3,0 Α |
Δευτεροβάθμια παραγωγή: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Κύκλος της ζωής: |
Περισσότερο από 20Years |
Προδιαγραφές | Δύναμη (ψ) | Αυτεπαγωγή σε 0A (µH) | Ανοχή (%) | Isat (Α) | DCR ανώτατο (mΩ) | |||
PRI | Sec1 | Sec2 | Aux | |||||
POE30PR-50ED | 30 | 48 | 10 | 3.6 | 62 | 10 | 10 | 85 |
Διαρροή Αυτεπαγωγή ανώτατος (µH) |
Αναλογία στροφών | Απομόνωση Τάση (Vrms) |
Δευτεροβάθμιος Παραγωγή (Β, Α) |
PRI: Sec1: Sec2: Aux | |||
0,4 | 1: 0,188: 0,188: 0,375 | 1500 | 5.0 Β, 3,0 Α |
• Flyback και μπροστινοί μετασχηματιστές για το σημείο εισόδου μέχρι 72 Watt
• Λειτουργεί με την εισαγωγή 9 – 57 Β (POE21, 22, 24, 33, 35 και 38)
• Λειτουργεί με την εισαγωγή 33 – 57 Β (POE23, 30, 36, 53, 70, και 72)
• Μια μικρή απομόνωση (hipot): 1500Vrms, από το PRI και aux σε κάθε ένα
SEC 500Vrms από το PRI στο aux 500Vrms μεταξύ δύο δευτεροβάθμιων
• Τα διπλά αποτελέσματα μπορούν να διαμορφωθούν ως μια ενιαία παραγωγή υψηλότερης δύναμης
• AEC-Q200 βαθμός 1 (– 40°C σε +125°C)
Υλικό Ferrite πυρήνων
Περιβάλλον RoHS υποχωρητικό, αλόγονο ελεύθερο
Λήξεις Κασσίτερος-ασημένιος-χαλκός πέρα από τον κασσίτερο πέρα από το νικέλιο πέρα από το χαλκό phos
Βάρος 7,1 – 7,9 γ
Περιβαλλοντική θερμοκρασία – 40°C σε +125°C
Μέγιστη θερμοκρασία +165°C (περιβαλλοντική μερών + temp άνοδος)
Τμήμα θερμοκρασίας αποθήκευσης: – 40°C σε +165°C
Ταινία και εξέλικτρο που συσκευάζουν: – 40°C σε +80°C
Η αντίσταση σε ανώτατες τρεις 40 δεύτερες επανακυκλοφορίες θερμότητας συγκόλλησης σε +260°C, μέρη δρόσισε στη θερμοκρασία δωματίου μεταξύ των κύκλων
Επίπεδο ευαισθησίας υγρασίας (MSL) 1 (απεριόριστη ζωή πατωμάτων <30>
Οι αποτυχίες εγκαίρως (cFit)/σημαίνουν το χρόνο μεταξύ των αποτυχιών (MTBF)
38 ανά δισεκατομμύρισσες ώρες/26.315.789 ώρες, που υπολογίζονται ανά Telcordia SR-332
1. Συσκευασία: Δ = μηχανή-έτοιμο εξέλικτρο 13 ″. EIA-481 αποτυπωμένο σε ανάγλυφο πλαστικό
ταινία (150 μέρη ανά πλήρες εξέλικτρο). Ποσότητες λιγότερο από
πλήρες εξέλικτρο διαθέσιμο: στην ταινία (όχι μηχανή έτοιμη) ή
με τον ηγέτη και το ρυμουλκό (δαπάνη $25).
2. Η αυτεπαγωγή είναι για τον αρχικό, μετρημένος σε 200 kHz, 0,1 Vrms, 0 ΠΑΧ.
3. Αυτεπαγωγή διαρροής που μετριέται μεταξύ των καρφιτσών 1 και 3 με όλη την άλλη
οι καρφίτσες.
4. Η παραγωγή είναι για κάθε μια δευτεροβάθμια. Η παραγωγή του τυλίγματος aux είναι 10 Β, 50 μΑ.
5. Με βάση την ΑΜ 280 σε 25°C και τον αριθμό ανοίγει τις καρφίτσες 1-3.
6. Ηλεκτρικές προδιαγραφές σε 25°C.
Αναφερθείτε στο έγγραφο που 362 «επιφάνεια συγκόλλησης τοποθετούν τα συστατικά» πρίν συγκολλούν.
Πώς ένα flyback λειτουργεί;
Ένας μετασχηματιστής flyback λειτουργεί με την αποθήκευση της ενέργειας υπό μορφή μαγνητικού πεδίου κατά τη διάρκεια του πρώτου μισό-κύκλου και έπειτα την απελευθέρωση εκείνης της ενέργειας με την αντίστροφη τελική τάση. … Η δευτεροβάθμια σπείρα που συνδέεται με τη δίοδο flyback αντιτάσσει σωρηδόν τον τρέχοντα σχηματισμό. Αντ' αυτού, η ενέργεια παίρνει αποθηκευμένη στο μαγνητικό πυρήνα.
ΣΎΝΔΕΣΗ-PP ΔΙΕΘΝΉΣ CO. ΤΕΧΝΟΛΟΓΊΑΣ, ΠΟΥ ΠΕΡΙΟΡΊΖΕΤΑΙ
είναι ένας ειδικευμένος κατασκευαστής των μαγνητικών τηλεπικοινωνιών και των τμημάτων δικτύωσης, πιστοποιημένος
από ISO9001: το 2000, ROSH, ΠΡΟΣΙΤΌΤΗΤΑ, CEand UL, είναι κύριο των προηγμένων βιομηχανικών εγκαταστάσεων και της δοκιμής
εξοπλισμοί εισαγόμενοι από το εξωτερικό. Καθιερωμένοι το 1997, έχουμε κατά το 2000 το προσωπικό αυτή τη στιγμή.
Με την άφθονη παραγωγική ικανότητα 3000K το μήνα, είμαστε σε θέση στην παράδοση τα αγαθά
μέσα στο λίγος χρόνο. Επιπλέον, μπορούμε να παρέχουμε την επαγγελματική πλήρη λύση για μαγνητικό
συστατικά και ισχυρή τεχνική υποστήριξη επίσης. Τα προϊόντα μας χρησιμοποιούνται ευρέως στη δικτύωση
και εξοπλισμοί επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, IP
Τηλέφωνο, xDSL διαποδιαμορφωτής.
Κύρια προϊόντα
10/100/1000M/2.5G/5G/10G μετασχηματιστής και φίλτρο σφυγμού του τοπικού LAN
RJ45 συνδετήρας με 10/100/1000M/2.5G/5G/10G μαγνητικό
T1/E1, t3/ds3/e3/sts-1 μετασχηματιστής γραμμών διεπαφών
Μετασχηματιστής και θραύστης γραμμών διεπαφών ISDN, HDSL, ADSL και VDSL
