Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

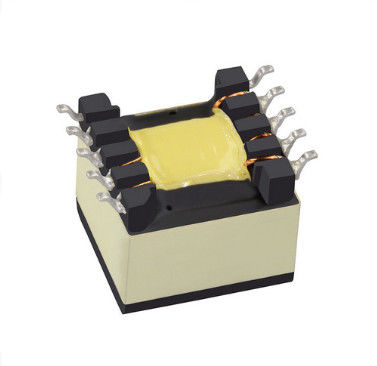

Αριθμό μοντέλου: POE21PR-33ED
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
προδιαγραφές: |
POE21PR-33ED |
Δύναμη: |
21W |
Αυτεπαγωγή σε 0A: |
21 |
Ανοχή: |
10% |
Isat: |
6.2A |
Αυτεπαγωγή διαρροής ανώτατη: |
0.3µH |
Τάση απομόνωσης: |
3.3 Β, 3,2 Α |
Δευτεροβάθμια παραγωγή: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Κύκλος της ζωής: |
Περισσότερο από 20Years |
προδιαγραφές: |
POE21PR-33ED |
Δύναμη: |
21W |
Αυτεπαγωγή σε 0A: |
21 |
Ανοχή: |
10% |
Isat: |
6.2A |
Αυτεπαγωγή διαρροής ανώτατη: |
0.3µH |
Τάση απομόνωσης: |
3.3 Β, 3,2 Α |
Δευτεροβάθμια παραγωγή: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Κύκλος της ζωής: |
Περισσότερο από 20Years |
| Προδιαγραφές | Δύναμη (ψ) | Αυτεπαγωγή σε 0A (µH) | Ανοχή (%) | Isat (Α) | DCR ανώτατο (mΩ) | |||
| PRI | Sec1 | Sec2 | Aux | |||||
| POE21PR-33ED | 21 | 21 | 10 | 6.2 | 31 | 10 | 10 | 80 |
| Διαρροή Αυτεπαγωγή ανώτατος (µH) |
Αναλογία στροφών | Απομόνωση Τάση (Vrms) |
Δευτεροβάθμιος Παραγωγή (Β, Α) |
| PRI: Sec1: Sec2: Aux | |||
| 0,3 | 1: 0,231: 0,231: 0,692 | 1500 | 3.3 Β, 3,2 Α |
• Flyback και μπροστινοί μετασχηματιστές για το σημείο εισόδου μέχρι 72 Watt
• Λειτουργεί με την εισαγωγή 9 – 57 Β (POE21, 22, 24, 33, 35 και 38)
• Λειτουργεί με την εισαγωγή 33 – 57 Β (POE23, 30, 36, 53, 70, και 72)
• Μια μικρή απομόνωση (hipot): 1500Vrms, από το PRI και aux σε κάθε ένα
SEC 500Vrms από το PRI στο aux 500Vrms μεταξύ δύο δευτεροβάθμιων
• Τα διπλά αποτελέσματα μπορούν να διαμορφωθούν ως μια ενιαία παραγωγή υψηλότερης δύναμης
• AEC-Q200 βαθμός 1 (– 40°C σε +125°C)
Υλικό Ferrite πυρήνων
Περιβάλλον RoHS υποχωρητικό, αλόγονο ελεύθερο
Λήξεις Κασσίτερος-ασημένιος-χαλκός πέρα από τον κασσίτερο πέρα από το νικέλιο πέρα από το χαλκό phos
Βάρος 7,1 – 7,9 γ
Περιβαλλοντική θερμοκρασία – 40°C σε +125°C
Μέγιστη θερμοκρασία +165°C (περιβαλλοντική μερών + temp άνοδος)
Τμήμα θερμοκρασίας αποθήκευσης: – 40°C σε +165°C
Ταινία και εξέλικτρο που συσκευάζουν: – 40°C σε +80°C
Η αντίσταση σε ανώτατες τρεις 40 δεύτερες επανακυκλοφορίες θερμότητας συγκόλλησης σε +260°C, μέρη δρόσισε στη θερμοκρασία δωματίου μεταξύ των κύκλων
Επίπεδο ευαισθησίας υγρασίας (MSL) 1 (απεριόριστη ζωή πατωμάτων <30>
Οι αποτυχίες εγκαίρως (cFit)/σημαίνουν το χρόνο μεταξύ των αποτυχιών (MTBF)
38 ανά δισεκατομμύρισσες ώρες/26.315.789 ώρες, που υπολογίζονται ανά Telcordia SR-332
1. Συσκευασία: Δ = μηχανή-έτοιμο εξέλικτρο 13 ″. EIA-481 αποτυπωμένο σε ανάγλυφο πλαστικό
ταινία (150 μέρη ανά πλήρες εξέλικτρο). Ποσότητες λιγότερο από
πλήρες εξέλικτρο διαθέσιμο: στην ταινία (όχι μηχανή έτοιμη) ή
με τον ηγέτη και το ρυμουλκό (δαπάνη $25).
2. Η αυτεπαγωγή είναι για τον αρχικό, μετρημένος σε 200 kHz, 0,1 Vrms, 0 ΠΑΧ.
3. Αυτεπαγωγή διαρροής που μετριέται μεταξύ των καρφιτσών 1 και 3 με όλη την άλλη
οι καρφίτσες.
4. Η παραγωγή είναι για κάθε μια δευτεροβάθμια. Η παραγωγή του τυλίγματος aux είναι 10 Β, 50 μΑ.
5. Με βάση την ΑΜ 280 σε 25°C και τον αριθμό ανοίγει τις καρφίτσες 1-3.
6. Ηλεκτρικές προδιαγραφές σε 25°C.
Αναφερθείτε στο έγγραφο που 362 «επιφάνεια συγκόλλησης τοποθετούν τα συστατικά» πρίν συγκολλούν.
