Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: L21N002-0
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
προδιαγραφές: |
LP1198NL |
Ταχύτητα: |
10/100 βάση-τ |
Αριθμός λιμένων: |
ενιαίος |
Εφαρμογή: |
Τοπικό LAN Ethernet |
Αριθμός καρφιτσών: |
16 |
Θερμοκρασία: |
- 40℃ + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
προδιαγραφές: |
LP1198NL |
Ταχύτητα: |
10/100 βάση-τ |
Αριθμός λιμένων: |
ενιαίος |
Εφαρμογή: |
Τοπικό LAN Ethernet |
Αριθμός καρφιτσών: |
16 |
Θερμοκρασία: |
- 40℃ + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Αριθμός σπειρών: Αυτομετασχηματιστής
2. Τάση απομόνωσης: 1500Vrms
3.Type: SMT
4. Δομή σπειρών: Σπειροειδής
10/100 ενιαίος μετασχηματιστής σφυγμού Ethernet λιμένων βάση-τ για την πλήμνη, κάρτα PC
Περιγραφή:

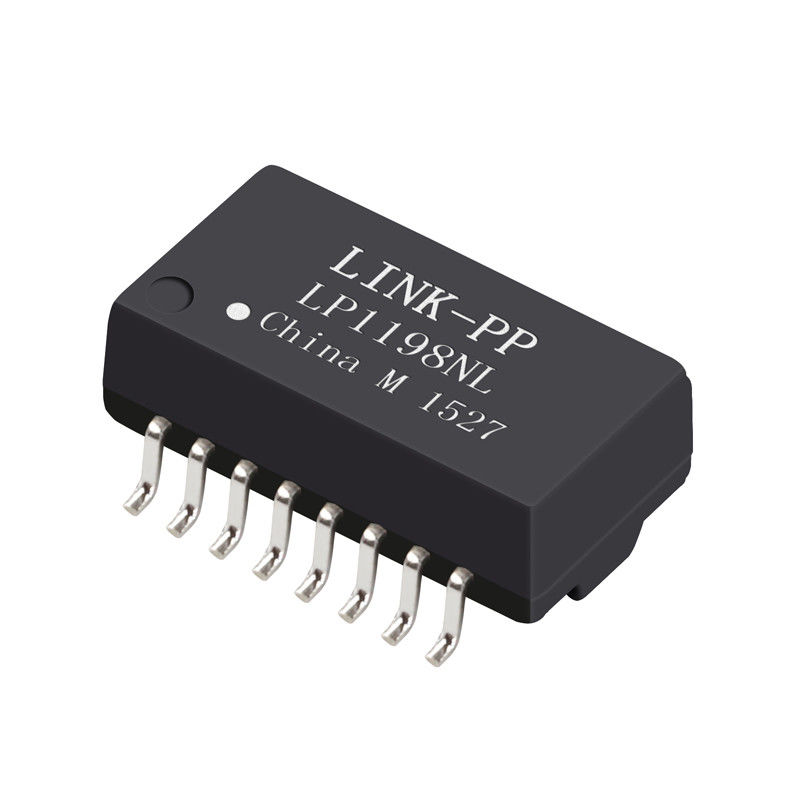

LP1198NL ενιαίος ιδιαίτερος μετασχηματιστής λιμένων, αυτομετασχηματιστής 101901MH016SA41ZL
|
Εφαρμογή |
Τοπικό LAN ETHERNET (σημείο εισόδου PoE&NON) |
|
AutomDX |
ΝΑΙ |
|
Σχόλιο |
RoHS υποχωρητικό LP1198NL |
|
Διαμόρφωση RX |
Τ, Γ |
|
Διαμόρφωση TX |
Τ, Γ |
|
Κατασκευή |
ΦΟΡΜΑ ΜΕΤΑΦΟΡΑΣ |
|
Πυρήνες ανά λιμένα |
4 |
|
Αριθμός λιμένων |
1 |
|
PCB |
ΚΑΝΕΝΑ PCB |
|
Συσκευασία |
SMT |
|
Ύψος συσκευασίας (ίντσες) |
0,225 ή άλλο |
|
Ύψος συσκευασίας (χιλ.) |
5,715 ή άλλο |
|
Μήκος συσκευασίας (ίντσες) |
1.12 ή άλλος |
|
Μήκος συσκευασίας (χιλ.) |
28,448 ή άλλο |
|
Πλάτος συσκευασίας (ίντσες) |
0,63 ή άλλο |
|
Πλάτος συσκευασίας (χιλ.) |
16,002 ή άλλο |
|
RoHS υποχωρητικό |
Ναι-RoHS-6 |
|
Ταχύτητα |
10/100base-TX |
|
Θερμοκρασία |
0 ΕΩΣ 70/-40 έως +85 |
|
Αναλογία RX στροφών |
1CT: 1CT |
|
Αναλογία TX στροφών |
1CT: 1CT |
|
Κύριο P/N |
LP1198NL, κ.λπ. |
Ηλεκτρικές προδιαγραφές (25):
Ηλεκτρική προδιαγραφή @25℃
1.OCL: 350uH λ.
@100KHz, 0.2V, με τη ΣΥΝΕΧΉ ΠΡΟΚΑΤΆΛΗΨΗ 8mA
2.Turns αναλογία (%%P5%):
TX=1CT: 1CT RX=1CT: 1CT
3.Insertion απώλεια:
0.3-100MHz: - 1.1dB Max
4.Return απώλεια (DB λ.):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (DB λ.):
0.3-60MHz: - 42 60-100MHz: - 35
6.Common απόρριψη τρόπου (DB λ.):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
7.Isolation τάση: 1500Vrms
8.Operating θερμοκρασία: -40℃~+85℃.
ΣΗΜΕΙΩΣΕΙΣ
1.Designed για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSL διαποδιαμορφωτές), η LAN--μητρική κάρτα (LOM), η πλήμνη και Διακόπτες.
2.With διάφορες αναλογίες στροφών.
3.RoHS εκτίμηση 260℃ ύλης συγκολλήσεως " NL» μέγιστη.
Ανταγωνιστικό πλεονέκτημα:
16 έτη εμπειρίας παραγωγής,
2600 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
| LP1198NL ενιαίος ιδιαίτερος μετασχηματιστής λιμένων, αυτομετασχηματιστής 101901MH016SA41ZL | |||
|---|---|---|---|
| TG01-0756NRL | TG84-2006P1 | TG10G-S100NJLF | TG01-RF10NS8IF |
| TG01-1006NRL | TG86-2006P | TG10G-S101NJLF | TG04-RF01NS8IF |
| TG01-1506NRL | TG92-2006P1 | TG10G-S102NJLF | Tgsp-RF12NS8IF |
| TD11-6006F | TG04-1505NC | TG10G-RP02NJLF | Tgsp-RF02NS8IF |
| 101901MH016SA41ZL | TG23-1505NC | TG111-S112NYRL | Tgsp-RF04NS8IF |
| TD12-0756F | TG24-S001NC | TG111-E112NYRL | TG07-RF18NS8IF |
| TD12-0756G | TG24-S001NC | TG1G-E012NZRL | TG08-RF05NS8IF |
| TD12-1506F | 101901MH016SA41ZL | TG111-HP3NZRL | Tgsp-RF19NS8IF |
| TD12-1506G | TG28-1505NC | TG1G-S012NZRL | Tgsp-RF06NS8IF |
| TD12-2506F | TG28-1505NC | TG111-HPE3NZRL | TG110-RP06NJRL |
| TD12-2506G | TG35-1505NC | TG110-AMX2NXRL | TG110-S050N2IF |
| TG110-RP01NZRL | TG38-1505NC | TG110-EMX6NXRL | TG110-S050N2RL |
| TG110-RP03NZRL | TG42-1505NC | TG110-BCM2NXRL | TG110-S055N2RL |
| TG110-RPE9NZRL | TG63-1505NC | FS02-101Y2RL | TG110-S120N2RL |
| TG110-RP05NYRL | TG64-1505NC | LP1198NL | TG110-S125N2RL |
| TG110-RP10NYRL | TG74-1505NC | FS22-101Y2RL | TG110-S131N2RL |
| TG110-RPE10NYRL | TG04-1006P1RL | FS02-114Y2RL | TG110-S139N2RL |
| TG110-RPE12NJRL | TG04-2006P1RL | FS12-114Y2RL | TG110-3506N6RL |
| TG110-RP07NJRL | TG41-2006PRL | LP1198NL | TG110-S101N6RL |
| TG110-E055N5IF | TG110-E050N5IF | TG110-E055N5RL | TG110-S141N5RL |
| TG110-E050N5RL | TG110-E120N5RL | TG110-E139N5RL | TG110-E125N5RL |
